QS303E

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS30系列, 检测范围60 m
供应商型号: 2170-QS303E-ND
供应商: Digi-Key
标准整包数: 1
BANNER ENGINEERING 光电传感器 QS303E

QS303E概述

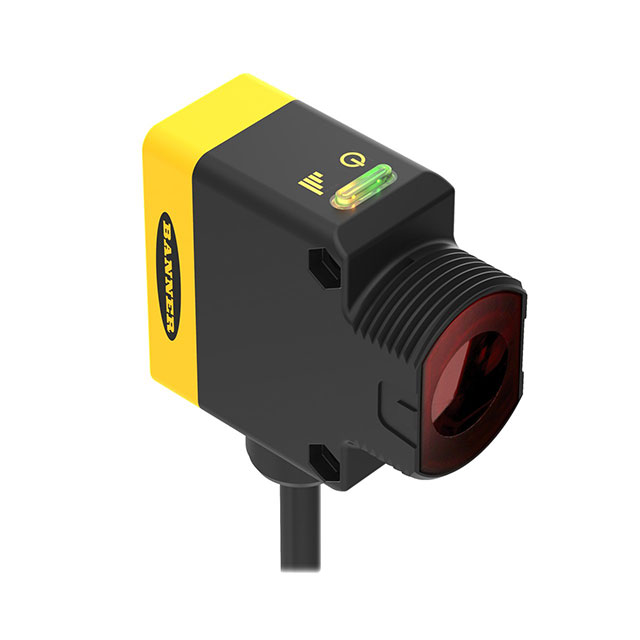

    WORLD-BEAM® QS30 – Universal Voltage 光电传感器

    产品简介


    WORLD-BEAM® QS30 是一款集成了光电传感器的多功能检测设备,适用于工业自动化、物流系统及各类自动化生产线等领域。这种传感器以其广泛的感应距离、高性能输出和坚固耐用的设计著称。传感器通过红外光束实现对目标物体的检测,并能提供可靠的开关信号输出。

    技术参数


    - 型号与功能:
    - QS303E: 发射端,感应范围可达60米(200英尺),有效光束为18毫米。
    - QS30VR3R: 接收端,感应范围同样可达60米(200英尺)。
    - QS30VR3LP: 可见红光发射,感应范围达8米(26英尺)。
    - QS30VR3FF200/400/600: 固定场型,感应距离分别为200毫米(7.9英寸)、400毫米(15.7英寸)和600毫米(23.6英寸)。

    - 电源电压:
    - 交流: 24至250伏,50/60赫兹,最大功率1.0瓦。
    - 直流: 12至250伏。
    - 输出配置:
    - 单极双掷(SPDT)继电器输出,适用于所有非发射器型号。
    - 最大切换功率:电阻负载下为150瓦,1250伏安。
    - 最大切换电压:250伏交流,125伏直流。
    - 最大切换电流:在250伏交流下为5安,在30伏直流下为5安,至125伏直流下降额至200毫安。
    - 响应时间:
    - 15毫秒(开/关),100毫秒启动延迟。
    - 环境条件:
    - 工作温度:-20°C至+70°C。
    - 最大湿度:+50°C时95%,无冷凝。
    - 防护等级:
    - 防护等级为IEC IP67,NEMA 6。

    产品特点和优势


    1. 高灵敏度: 感应距离远且准确,尤其适合长距离检测需求。
    2. 多种感应模式: 支持不同类型的感应模式,以适应不同的应用场景。
    3. 坚固耐用: ABS材质外壳,满足IP67和NEMA 6防护等级,适合严苛的工业环境。
    4. 易于安装: 标准的5芯PVC电缆连接,安装简单方便。
    5. 宽泛的电源适配范围: 可接受24V至250V的交直流供电,适用于多种应用场景。

    应用案例和使用建议


    - 典型应用场景: 自动化生产线上的物料检测、传送带上的物品计数和检测、自动化仓库中的货物分拣等。
    - 使用建议: 安装时需确保传感器之间有足够的遮挡物避免误触发;在潮湿环境下使用时,需注意湿度管理以保证正常运行。

    兼容性和支持


    - 兼容性: 与其他标准的24V直流或24V至250V交流供电设备兼容。
    - 技术支持: 厂商提供详尽的技术文档和客户支持服务,可在官网下载。

    常见问题与解决方案


    1. 问: 如何正确选择过电流保护?
    - 答: 参考表中的规格,按实际情况选择合适的保护电流。
    2. 问: 传感器工作异常如何处理?
    - 答: 检查接线是否正确,供电是否稳定,确认无误后仍存在问题可联系客服。

    总结和推荐


    WORLD-BEAM® QS30 以其远距离感应能力、出色的电气性能和坚固的防护设计在工业自动化领域具备强大的竞争力。特别适用于需要长距离检测的应用场景,如生产线、物流仓储等。鉴于其广泛适用性、高可靠性和良好的技术支持,强烈推荐在相关应用中选用此款传感器。

QS303E参数

参数
输出类型 -
响应时间 15ms
最大工作供电电压 -
波长 -
最小工作供电电压 -
光源 LED
感应方式 Through-Beam
颜色感应 -
感应距离 60m
应用等级 工业级
零件状态 在售
包装方式 盒装

QS303E厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS303E数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS303E QS303E数据手册

QS303E封装设计

查看详情并下载
Symbol
Footprint
3D Model
