首页  >  产品百科  >  Q20NR

Q20NR

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 12m NPN 10V 30V(DC)
供应商型号: 778-Q20NR
供应商: Mouser
标准整包数: 1

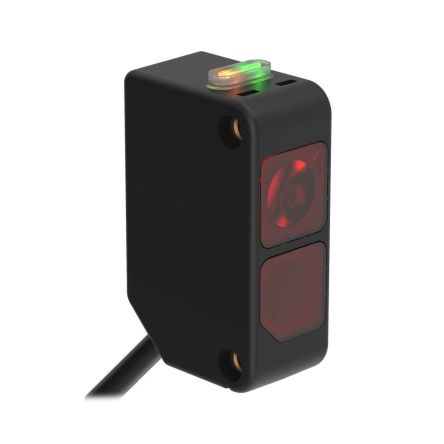

BANNER ENGINEERING 光电传感器 Q20NR

Q20NR概述

    WORLD-BEAM® Q20 系列光电传感器

    产品简介


    WORLD-BEAM® Q20 系列光电传感器是一款紧凑型、坚固耐用且密封的塑料封装传感器。它适用于各种工业和商业应用,如自动化生产线、仓储物流、以及制造业中的物体检测。该系列产品提供多种型号,以满足不同的传感模式需求。

    技术参数


    - 供电电压:10至30V直流
    - 输出配置:
    - 开漏/开路输出(PNP/NPN)
    - 额定电流:100mA
    - 输出响应时间:1毫秒ON/600微秒OFF
    - 物理特性:
    - 外壳材料:ABS
    - 透镜材料:PMMA
    - 防护等级:IP67, NEMA 6
    - 振动测试:MIL-STD-202F, Method 201A (10Hz到60Hz)
    - 机械冲击测试:IEC 60947-5-2 (30G 11ms)
    - 环境条件:
    - 工作温度范围:-20°C 至 +60°C
    - 相对湿度:最大95%(非凝结状态)

    产品特点和优势


    1. 紧凑设计:采用过模压工艺制造,具有高度的抗振性和密封性。
    2. 多功能选择:提供多种感应模式,包括对射、反射式、偏振反射式等。
    3. 高性能输出:可选PNP或NPN输出配置,满足不同负载需求。
    4. 易于安装:具备标准的3mm螺纹安装孔,易于安装到紧空间中。
    5. 抗干扰能力强:先进的电子设计,能够有效避免交叉干扰。

    应用案例和使用建议


    - 物流自动化:在仓库中用于物品分拣和传送带控制。
    - 装配线检测:监控装配线上的工件位置,确保生产流程顺畅。
    - 安全防护:虽然不适用于人员保护,但可以在机械防护系统中使用。

    使用建议:
    - 安装时要确保传感器不会受到不必要的振动影响,以免影响测量精度。
    - 建议使用背景抑制模型以减少背景物体的干扰。
    - 对于较长距离的检测,可以使用长距离漫射模型(例如Q20PDXL)。

    兼容性和支持


    - 兼容性:与标准的M8/Pico或M12/Euro快速断开连接器兼容。
    - 支持:用户可以访问制造商网站(www.bannerengineering.com)获取更多技术支持和服务。

    常见问题与解决方案


    1. 问题:传感器输出不稳定。
    - 解决方法:检查供电电压是否在规定范围内,同时确认连接器是否牢固。
    2. 问题:检测范围不准确。
    - 解决方法:确认是否正确安装了对射滤波器或背景抑制模块。
    3. 问题:传感器在低温下无法正常工作。
    - 解决方法:确保工作温度在-20°C至+60°C范围内,必要时增加保温措施。

    总结和推荐


    WORLD-BEAM® Q20系列光电传感器以其紧凑设计、高可靠性和多样化感应模式,在多个行业中展现出卓越的性能。它在各种工业和商业应用场景中都有出色的表现,尤其是需要长时间稳定工作的场合。因此,我强烈推荐这款传感器作为高性能检测解决方案的选择。

Q20NR参数

参数
颜色感应 -
响应时间 -
最小工作供电电压 10V
波长 -
输出类型 NPN
光源 -
感应方式 -
感应距离 12m
最大工作供电电压 30V(DC)
应用等级 工业级
包装方式 盒装

Q20NR厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q20NR数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q20NR Q20NR数据手册

Q20NR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 89.1 ¥ 752.895
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 752.89
