QS18VP6DVSQ8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Diffuse 250mm 850μs PNP 10V 30V LED
供应商型号: 2170-QS18VP6DVSQ8-ND
供应商: Digi-Key
标准整包数: 1

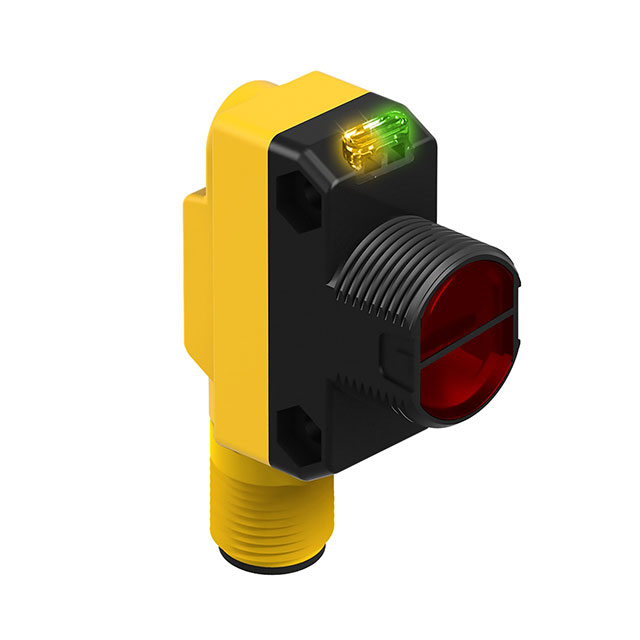

BANNER ENGINEERING 光电传感器 QS18VP6DVSQ8

QS18VP6DVSQ8概述

    # WORLD-BEAM® QS18 Series Miniature Self-Contained Photoelectric Sensors

    产品简介


    WORLD-BEAM® QS18系列是微型自包含式光电传感器,适用于多种安装情况,包括新装和翻修。这些传感器具备卓越的光学性能,类似于更大尺寸的“MINI风格”或筒式传感器。它们设计紧凑,易于安装,且性能可靠,适用于各种工业自动化和控制应用。

    技术参数


    供电及输出
    - 供电电压:10 V dc至30 V dc(负载以外),具有高达25 mA的低功耗
    - 输出配置:互补(SPDT)NPN或PNP输出,具体取决于型号
    光源和指示器
    - 红外光源:940 nm(用于玻璃光纤、对立模式和漫射模式)
    - 可见红光源:660 nm(用于塑料光纤、反射模式和汇聚模式)
    - 指示器:顶部有两个LED指示灯,绿色表示电源开启,黄色表示光被感应
    响应时间及重复性
    - 响应时间:<1毫秒
    - 重复性:对立模式为100微秒;其他模式为150微秒
    工作环境
    - 操作温度范围:-20°C至+70°C(-4°F至+158°F)
    - 最大相对湿度:50°C时为95%(非冷凝)
    认证和防护
    - IEC IP67防护等级,符合NEMA 6标准
    - 通过MIL-STD-202F振动测试和IEC 60947-5-2冲击测试

    产品特点和优势


    WORLD-BEAM® QS18系列传感器的主要特点是其卓越的光学性能和快速响应时间,确保了出色的检测重复性。其坚固密封的外壳保护电路,使其能够在恶劣环境中稳定运行。传感器配备的LED指示器从360度视角可见,方便调试和监控。
    此外,不同型号的传感器具有不同的工作距离和感应模式,如对立模式、反射模式、汇聚模式、漫射模式和分光模式,以满足不同的应用需求。

    应用案例和使用建议


    WORLD-BEAM® QS18系列传感器广泛应用于工业自动化和控制系统中,例如自动化生产线、物料搬运系统、包装机械等。以下是几个具体的应用场景:
    - 对立模式:适用于需要高精度检测的场合,如材料定位和测量。
    - 反射模式:适用于距离较短的检测应用,如产品计数和位置确认。
    - 汇聚模式:适用于狭小空间内的检测应用,如狭缝检测和孔洞检测。
    使用建议
    为了确保最佳性能,建议定期清洁传感器的镜头和反射目标,并根据具体应用调整传感器的设置。如果检测距离发生变化,可以考虑更换相应的工作距离型号。

    兼容性和支持


    该传感器提供多种电缆长度和连接方式选择,包括2米和9米的4线PVC电缆,以及4针M8/Pico式和M12/Euro式快速断开接口。这些选项确保了传感器与各种设备和系统的兼容性。
    制造商还提供了全面的技术支持和维修服务,包括有限保修期一年。对于任何产品缺陷或误用导致的损坏,均不在保修范围内。

    常见问题与解决方案


    问题1:如何更换传感器的光纤?
    解决方案:
    1. 解锁纤维夹具(A)。
    2. 将光纤适配器滑到光纤末端,直至与光纤齐平。
    3. 将准备好的光纤末端插入端口(B),尽可能深入但不施加额外力。
    4. 锁定纤维夹具(C)以固定光纤。
    问题2:如何正确安装传感器?
    解决方案:
    - 将传感器安装在指定位置,确保安装牢固。
    - 连接电源和负载,确保正负极正确无误。
    - 调整传感器的位置和角度,确保检测范围覆盖所需区域。

    总结和推荐


    WORLD-BEAM® QS18系列传感器是一款高性能的光电传感器,适用于多种工业自动化应用。其出色的光学性能、可靠的响应时间和广泛的适用性使其在市场上具有很强的竞争力。鉴于其广泛的功能和灵活性,强烈推荐在各种工业自动化项目中使用此传感器。

QS18VP6DVSQ8参数

参数
输出类型 PNP
颜色感应 -
光源 LED
感应距离 250mm
响应时间 850μs
感应方式 Diffuse
最小工作供电电压 10V
最大工作供电电压 30V
波长 -
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18VP6DVSQ8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6DVSQ8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6DVSQ8 QS18VP6DVSQ8数据手册
