Q20PLPQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 400cm Solid StateACSwitch
供应商型号: 2170-Q20PLPQ-ND
供应商: Digi-Key
标准整包数: 1

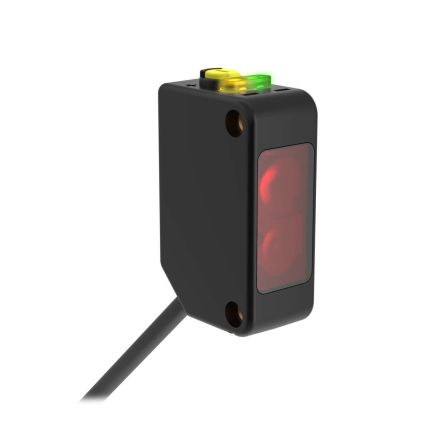

BANNER ENGINEERING 光电传感器 Q20PLPQ

Q20PLPQ概述

    WORLD-BEAM® Q20系列光电传感器技术手册

    1. 产品简介


    WORLD-BEAM® Q20系列光电传感器是专为各种工业应用设计的高性能光电传感器。这些传感器采用紧凑的、坚固的密封过模塑料外壳,具备出色的抗噪性和交叉信号干扰避免能力。Q20系列提供多种型号,包括对射型、反射型、偏振型以及漫射型,适用于不同场景下的检测需求。

    2. 技术参数


    - 供电电压:10至30V直流电(10%最大纹波)
    - 保护电路:反向极性和瞬态电压保护
    - 重复性:对射模式:140微秒;其他模式:90微秒
    - 输出配置:
    - 最大电流:100mA
    - 开关时间:对射模式:1毫秒(开)/600微秒(关);其他模式:850微秒(开/关)
    - 输出泄漏电流:NPN:小于200µA(短路保护)
    - 工作温度范围:-20°C到+60°C
    - 相对湿度:最大95%(不冷凝)
    - 环境等级:IEC IP67,NEMA 6
    - 振动和机械冲击:符合MIL-STD-202F标准和IEC 60947-5-2标准
    - 认证:符合FCC Part 15和CAN ICES-3 (B)/NMB-3(B)标准

    3. 产品特点和优势


    - 坚固耐用:过模塑料外壳,抗噪性强。
    - 灵活安装:标准3毫米螺纹安装孔,便于安装。
    - 高效设计:先进的电子设计确保出色的噪声免疫力和交叉信号避免能力。
    - 卓越性能:背景抑制模型可忽略背景物体,稳定检测。
    - 易于调整:单圈增益调节电位器,操作方便。

    4. 应用案例和使用建议


    - 对射模式:适用于需要长距离检测的应用,如自动门、传送带等。通过交替使用发射器和接收器或使用交叉信号滤波器(仅限可见红光型号),可以减少相邻传感器之间的相互干扰。
    - 反射模式:适用于需要短距离检测的应用,如小型部件的计数或位置检测。
    - 偏振模式:适用于要求高精度检测的应用,如包装质量控制。注意,偏振传感器需要角立方体类型的反射目标。

    5. 兼容性和支持


    - 电缆连接:提供2米、9米PVC电缆,以及150毫米线缆和4针M8/Pico样式或M12/Euro样式的快速断开连接器,可根据具体型号选择合适的连接方式。
    - 厂商支持:提供详细的文档和技术支持,包括安装指南和常见问题解答。

    6. 常见问题与解决方案


    - Q:如何防止传感器受环境光干扰?
    A:使用背景抑制型号传感器并合理调整增益以减少环境光的影响。
    - Q:传感器如何安装以避免相互干扰?
    A:可以通过间隔一定距离安装多个传感器,或者使用交叉信号滤波器来减少相互干扰。
    - Q:如果需要延长电缆长度怎么办?
    A:可以通过增加合适的延长电缆(例如加后缀“W/30”)来延长传感器的电缆长度。

    7. 总结和推荐


    WORLD-BEAM® Q20系列光电传感器以其高度可靠的性能、优秀的环境适应能力和广泛的应用范围,非常适合于工业自动化领域的各种检测任务。由于其强大的防干扰能力和灵活的安装选项,我们强烈推荐此系列产品用于各种工业应用。

Q20PLPQ参数

参数
颜色感应 -
光源 -
输出类型 Solid StateACSwitch
最小工作供电电压 -
感应距离 400cm
响应时间 -
最大工作供电电压 -
感应方式 -
波长 -
包装方式 盒装

Q20PLPQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q20PLPQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q20PLPQ Q20PLPQ数据手册
