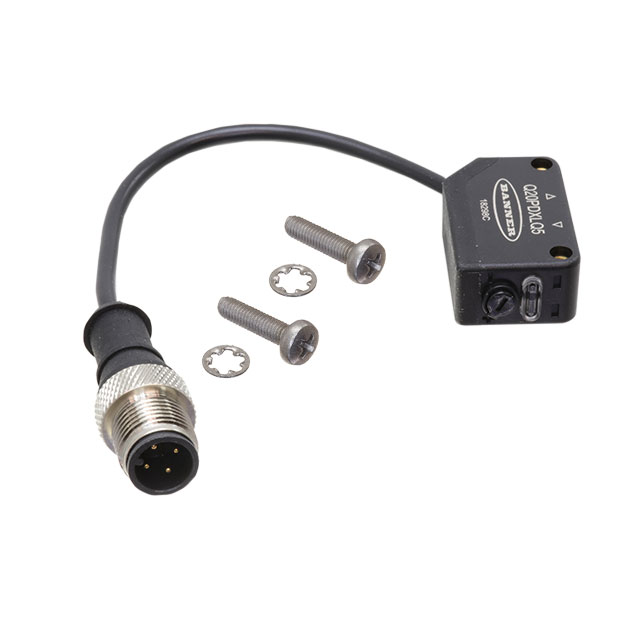

Q20PDXLQ5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Diffuse 150cm 800μs PNP 10V 30V 红外 (850nm)
供应商型号: 2170-Q20PDXLQ5-ND
供应商: Digi-Key
标准整包数: 1

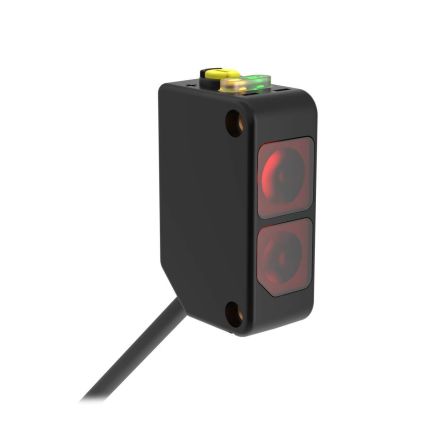

BANNER ENGINEERING 光电传感器 Q20PDXLQ5

Q20PDXLQ5概述

    WORLD-BEAM® Q20 系列光电传感器

    产品简介


    WORLD-BEAM® Q20系列光电传感器提供了一整套感测模式,以满足各种应用场景的需求。它们以其出色的性能著称,并采用紧凑型塑料外壳设计,确保坚固耐用且密封性良好。这些传感器可以轻松安装在狭小的空间内,具有过模制结构以增强其强度和密封性。其矩形设计使得安装变得简单快捷,无需额外的安装螺母。传感器上部设有单圈增益调节电位器和明亮的LED指示灯(360度可见),便于对齐和配置。

    技术参数


    - 供电电压:10至30V直流(最大纹波为10%,在规定的限值内)。
    - 电流保护电路:反向极性和瞬态电压防护。
    - 重复性:对射模式为140微秒,其他模式为90微秒。
    - 机械强度:符合MIL-STD-202F标准,振动频率范围为10Hz到60Hz(双振幅0.06英寸,最大加速度10G);也符合IEC 60947-5-2标准,冲击测试为30G持续11毫秒(半正弦波)。
    - 环境评级:IEC IP67,NEMA 6。
    - 工作温度范围:-20°C至+60°C(-4°F至+140°F)。
    - 湿度等级:在+50°C时相对湿度最高可达95%(非凝结状态)。

    产品特点和优势


    1. 卓越的光学性能:提供易于对齐的可见红光发射器,确保可靠的检测效果。
    2. 抗干扰性强:先进的电子设计,确保噪声免疫和交叉感应预防。
    3. 宽广的工作范围:针对不同的应用场景提供了多种型号,如长距离和短距离漫反射模式、固定场模式等,覆盖范围广泛。
    4. 多功能性:背景抑制模型能够在忽略背景物体的同时提供可靠检测,适用于多种环境下的可靠检测。

    应用案例和使用建议


    - 工厂自动化:在输送带监控系统中使用,通过精准的对射模式识别产品位置,提高生产效率。
    - 物料搬运:在自动化仓库中,使用长距离漫反射模式监控货物的位置和移动。
    - 汽车制造业:在车辆装配线上,使用固定场模式进行精确的定位和检测。
    - 使用建议:建议定期检查传感器的清洁度和工作环境,确保其最佳性能。对于长期暴露在高湿度或灰尘环境中的传感器,建议定期进行维护。

    兼容性和支持


    - 电缆选项:提供2米、9米和150毫米的电缆选择,方便不同场景下的安装需求。
    - 接头选项:M8/Pico风格和M12/Euro风格的快速断开接头,便于连接不同的设备。
    - 厂家支持:请联系Banner Engineering获取更多产品支持信息。

    常见问题与解决方案


    - 问题1:如何正确安装传感器?
    - 解决方案:参考手册中的安装指南,确保正确接地并遵循制造商的指导。
    - 问题2:传感器输出不稳定怎么办?
    - 解决方案:检查供电电压是否在规定范围内,并确认负载电阻没有过大。

    总结和推荐


    WORLD-BEAM® Q20系列光电传感器凭借其卓越的性能、广泛的适用性和强大的可靠性,在工业自动化和机器人应用中展现出巨大的潜力。无论是工厂生产线还是仓储物流,这些传感器都能发挥出色的作用。强烈推荐使用该系列产品,以提升您的系统性能和工作效率。

Q20PDXLQ5参数

参数
颜色感应 -
感应距离 150cm
最大工作供电电压 30V
光源 红外 (850nm)
响应时间 800μs
感应方式 Diffuse
最小工作供电电压 10V
输出类型 PNP
波长 -
应用等级 工业级
包装方式 盒装

Q20PDXLQ5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q20PDXLQ5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q20PDXLQ5 Q20PDXLQ5数据手册
