首页  >  产品百科  >  Q45BB6LLQ6

Q45BB6LLQ6

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 300mm~70m Bipolar NPN/PNP
供应商型号: 778-Q45BB6LLQ6
供应商: Mouser
标准整包数: 1

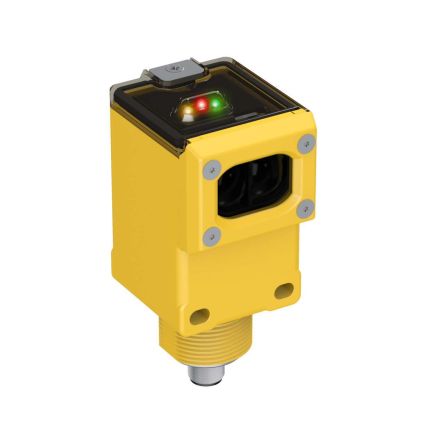

BANNER ENGINEERING 光电传感器 Q45BB6LLQ6

Q45BB6LLQ6概述

    Q45BB6LL Laser Diode Retroreflective Sensors: A Comprehensive Overview

    1. 产品简介


    Q45BB6LL激光二极管后向反射传感器是专为10至30伏直流电源设计的长距离传感设备。这些传感器以其高功率和小有效光束在后向反射传感应用中表现出色。它们主要用于工业自动化、物流、交通监控等领域,适用于需要远距离检测的目标对象。

    2. 技术参数


    - 供电电压和电流:10至30伏直流电(最大波动10%),供电电流小于50毫安(不含负载)
    - 供电保护电路:反向极性保护和瞬态电压保护
    - 输出配置:双极:一个PNP(源电流)和一个NPN(漏电流)开集晶体管
    - 输出额定值:每个输出最大250毫安(在50°C以下),70°C时降至150毫安(降速5毫安/°C)
    - 非工作状态漏电流:小于1微安
    - 输出饱和电压:10毫安时小于1伏,250毫安时小于2伏
    - 输出保护电路:电源启动时的假脉冲保护和输出过载或短路连续保护
    - 输出响应时间:小于2毫秒
    - 重复性:0.5毫秒

    3. 产品特点和优势


    - 高功率和小有效光束:适用于长距离传感应用。
    - 可调灵敏度:提供精确的灵敏度调整功能。
    - 多种输出模式:可以选择光亮操作或黑暗操作模式。
    - 环境耐受性强:能承受1200 psi的高压清洗,符合NEMA 6P和IEC IP67标准。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化生产线上的物料检测
    - 物流分拣系统的货物追踪
    - 交通监控系统中的车辆检测
    使用建议:
    - 在安装传感器时,使用提供的校准工具或附件进行对准,以确保传感器准确指向目标。
    - 当检测到小物体时,注意调整传感器的增益,避免过度灵敏导致误报。

    5. 兼容性和支持


    - 兼容性:与标准的5针微型式或5针欧洲式快速断开连接器兼容。
    - 支持服务:制造商提供详细的用户手册和安装指南,并可订购额外的逻辑和显示模块。

    6. 常见问题与解决方案


    - 问题1:激光光斑无法到达目标位置
    - 解决方案:检查安装角度,使用附带的校准工具重新校准传感器。
    - 问题2:输出信号不稳定
    - 解决方案:检查连接线路是否完好,确保正确的电压供应,并调整传感器的增益设置。
    - 问题3:传感器对小物体检测不准
    - 解决方案:适当减少传感器的增益设置,确保检测精度。

    7. 总结和推荐


    Q45BB6LL激光二极管后向反射传感器是一款高性能、可靠性强的产品,适用于多种工业应用场合。其高灵敏度和稳定的输出使其在各种复杂的环境中表现出色。强烈推荐给需要远距离和高精度检测的应用项目。

Q45BB6LLQ6参数

参数
感应距离 300mm~70m
光源 -
响应时间 -
颜色感应 -
输出类型 Bipolar NPN/PNP
最小工作供电电压 -
波长 -
最大工作供电电压 -
感应方式 -

Q45BB6LLQ6厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q45BB6LLQ6数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q45BB6LLQ6 Q45BB6LLQ6数据手册

Q45BB6LLQ6封装设计

查看详情并下载
Symbol
Footprint
3D Model
