首页  >  产品百科  >  Q45ULIU64ACRQ

Q45ULIU64ACRQ

产品分类: 距离传感器
厂牌: BANNER ENGINEERING
产品描述: 100mm~140cm Analog Current,PNP 15V 24V 导线安装
供应商型号: 2366761
供应商: element14
标准整包数: 1

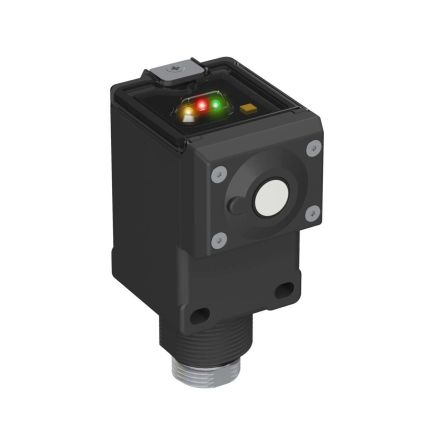

BANNER ENGINEERING 距离传感器 Q45ULIU64ACRQ

Q45ULIU64ACRQ概述

    Q45U Analog Proximity Sensors

    1. 产品简介


    Q45U系列模拟式近距传感器具备多种先进特性,适用于工业自动化与检测领域。这些传感器采用压电和超声波技术,能够实现从100毫米至1400毫米(4英寸至55英寸)的精确距离检测。传感器具有触摸按钮或远程编程功能,可设置感应窗口限值。此外,数字滤波技术提供优异的抗电噪声和声学噪声能力,确保稳定可靠的操作。该系列产品提供0到10V直流电压源或4到20mA电流源的模拟输出选择,适用于多种工业控制应用。具备温度补偿功能,使其能在广泛的环境温度范围内(-25°C到+70°C)保持良好的性能。Q45U系列传感器以其坚固耐用的设计而著称,符合IEC IP67和NEMA 6P防护等级标准,适合在恶劣环境中长期使用。

    2. 技术参数


    | 参数 | 规格 |
    | :: | : |
    | 检测范围 | 100 mm (4.0 英寸) 至 1400 mm (55 英寸) |
    | 供电电压 | 15 V DC 至 24 V DC |
    | 输出模式 | 0 至 10V 直流电压源,10 mA 最大;4 至 20 mA 电流源,1 到 500 欧姆阻抗 |
    | 重复精度 | ±0.1% 测量距离(±0.25 mm 最小值) |
    | 分辨率 | 0.25 mm (0.01 英寸) |
    | 工作温度 | -25°C 至 +70°C |
    | 环境保护等级 | IEC IP67;NEMA 6P |
    | 输入保护 | 防反向极性和瞬态电压 |
    | 信号状态 | 三色指示灯:绿色(电源),琥珀色(目标在窗内),红色(回波强度) |

    3. 产品特点和优势


    Q45U系列传感器的主要特点和优势在于其卓越的性能表现和多样化的功能配置。具体如下:
    - 高精度:最大分辨率达到0.25毫米,且具备±0.1%的重复精度。
    - 广泛的适用性:超声波技术使其能够在100毫米至1400毫米的范围内进行检测,适用于各种工业场合。
    - 远程编程能力:通过触摸按钮或外部开关,用户可以方便地调整传感器的检测窗范围,无需拆卸设备。
    - 坚固耐用:传感器外壳采用耐高压(1200 psi)设计,适合在恶劣环境中长期使用,符合IP67和NEMA 6P防护等级标准。
    - 全面的防护措施:具备防反向极性和瞬态电压保护电路,延长了传感器的使用寿命。
    - 多样化的接口配置:提供不同的电缆长度选项(2米或9米)和连接器类型(5针Mini样式或Euro样式快速连接),以适应不同应用需求。
    - 丰富的配置选项:DIP开关使用户可以根据应用需求调整输出响应速度、模式和其他参数。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:用于生产线上的物体检测和定位,如装配线上的零件检测。
    - 仓储管理:仓库货架存取系统的高度监测,确保货物堆放的安全性。
    - 物料搬运:自动化叉车或传送带系统中的障碍物检测,避免碰撞事故。
    使用建议:
    - 在设置感应窗口限值时,尽量使用实际目标进行校准,以获得最准确的结果。
    - 考虑目标材质和形状对检测精度的影响,选择合适的配置选项。
    - 在安装传感器时注意周围环境因素(如电磁干扰),以减少误报情况的发生。
    - 定期检查传感器的状态指示灯,及时了解其工作状况。

    5. 兼容性和支持


    - 兼容性:Q45U系列传感器支持多种电缆长度和连接器类型,易于与其他设备和控制系统集成。
    - 技术支持:制造商提供详尽的技术文档和支持服务,帮助用户正确安装和调试设备。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | : |
    | 设备无法正常工作 | 检查供电电压是否符合要求,确认电缆连接正确无误。 |
    | 输出信号不稳定 | 调整输出模式和灵敏度设置,尝试提高滤波效果。 |
    | 目标不在感应窗口内 | 检查感应窗口限值是否设置得当,必要时重新校准。 |

    7. 总结和推荐


    总结:
    Q45U系列模拟式近距传感器凭借其高性能、高精度及多功能特性,在工业自动化和检测领域表现出色。其坚固耐用的设计,宽泛的工作温度范围以及完善的防护措施,使其成为众多应用场合的理想选择。此外,多样化的接口配置和灵活的软件设置选项进一步提升了其在实际应用中的灵活性和易用性。
    推荐:
    鉴于上述优点,强烈推荐Q45U系列传感器作为工业自动化和检测项目的理想选择。无论是在生产线、仓储管理还是物料搬运领域,这些传感器都能提供可靠稳定的检测性能,有助于提升整体生产效率和安全性。

Q45ULIU64ACRQ参数

参数
最小工作供电电压 15V
输出类型 Analog Current,PNP
感应距离 100mm~140cm
最大供电电流 -
最大工作供电电压 24V
安装方式 导线安装
应用等级 工业级
包装方式 散装

Q45ULIU64ACRQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q45ULIU64ACRQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 距离传感器 BANNER ENGINEERING Q45ULIU64ACRQ Q45ULIU64ACRQ数据手册

Q45ULIU64ACRQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
