QS30LD

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS30系列, NPN/PNP输出, 检测范围400 mm
供应商型号: 2170-QS30LD-ND
供应商: Digi-Key
标准整包数: 1

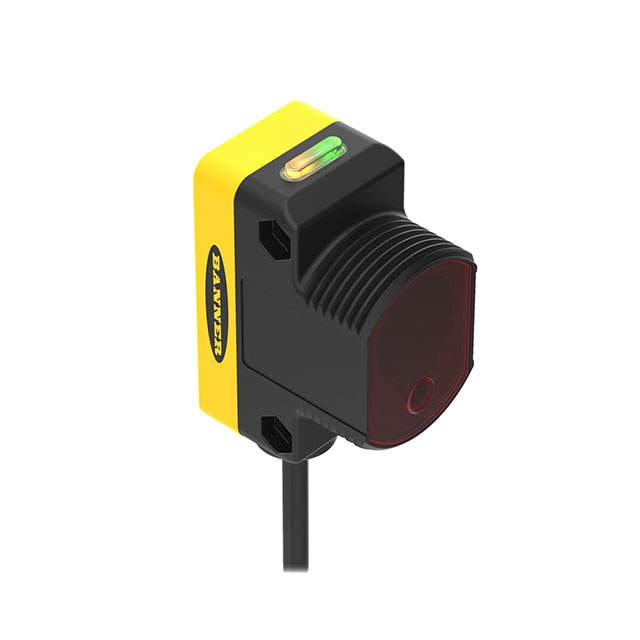

BANNER ENGINEERING 光电传感器 QS30LD

QS30LD概述

    QS30 系列漫反射模式激光传感器技术手册

    产品简介


    QS30 系列漫反射模式激光传感器是一种高性能的电子元器件,广泛应用于各种需要精确距离测量和物体检测的场合。该系列产品提供了可见的红色激光束(650 nm 或 658 nm),适用于低对比度条件下的远距离检测。其主要功能包括静态、动态和单点编程模式,以及手动微调功能,使其成为复杂工业应用的理想选择。典型的应用领域包括包装机械、自动化生产线、物流分拣系统等。

    技术参数


    | 参数名称 | 技术规格 |

    | 激光等级 | Class 1 或 Class 2,视型号而定 |
    | 感测范围 | Class 1:400 mm;Class 2:800 mm |
    | 激光波长 | 650 nm 或 658 nm |
    | 供电电压 | 10 V 至 30 V DC |
    | 工作温度 | -10°C 至 +50°C |
    | 输出保护 | 短路保护、过载保护、瞬态过电压保护 |
    | 输出响应时间 | 500 微秒 |
    | 外壳防护等级 | IP67,NEMA 6 |

    产品特点和优势


    QS30 系列激光传感器以其卓越的技术性能脱颖而出,具备多项独特功能和显著优势。首先,其高精度的感测能力能够应对复杂的低对比度环境,即使在近距离条件下也能保持稳定的性能表现。其次,多种教学模式(如静态、动态和单点编程)为用户提供了灵活的操作选项,便于快速设置和调试。此外,紧凑的设计和广泛的电缆长度选择(2 米或 9 米)使得安装更加便捷,满足不同应用场景的需求。

    应用案例和使用建议


    QS30 系列传感器常用于需要高精度检测的场合,例如食品加工线上的产品计数、自动仓储系统的物品定位等。为了确保最佳性能,建议根据具体应用场景调整感测范围和输出延迟。同时,在使用过程中应注意避免直视激光,以免造成眼睛损伤。

    兼容性和支持


    QS30 系列传感器支持多种电缆连接方式,包括标准电缆和快速断开连接器。厂商提供全面的技术支持和售后服务,帮助客户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:传感器无法正常启动。
    解决方案:检查电源连接是否正确,确认供电电压在规定的范围内。
    2. 问题:信号强度不足。
    解决方案:尝试调整感测距离或更换更高质量的光学组件。

    总结和推荐


    综上所述,QS30 系列漫反射模式激光传感器凭借其高性能、易用性和可靠性,在众多工业应用中表现出色。我们强烈推荐此产品给需要高精度检测的用户。如果您正在寻找一款能够满足苛刻工业需求的传感器,QS30 系列将是您的理想之选。

QS30LD参数

参数
响应时间 500μs
最小工作供电电压 10V
光源 LED
波长 -
颜色感应 -
输出类型 NPN/PNP
感应方式 Diffuse
最大工作供电电压 30V
感应距离 400mm
包装方式 盒装

QS30LD厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS30LD数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS30LD QS30LD数据手册

QS30LD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 226.72 ¥ 1897.363
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1897.36
直接购买
加入购物车
