Q20NDXL

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Diffuse 150cm 800μs NPN 10V 30V 红外 (850nm)
供应商型号: 778-Q20NDXL
供应商: Mouser
标准整包数: 1

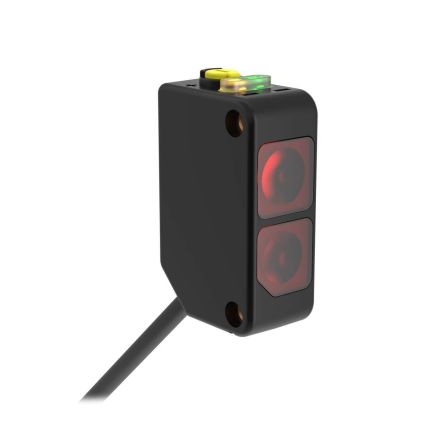

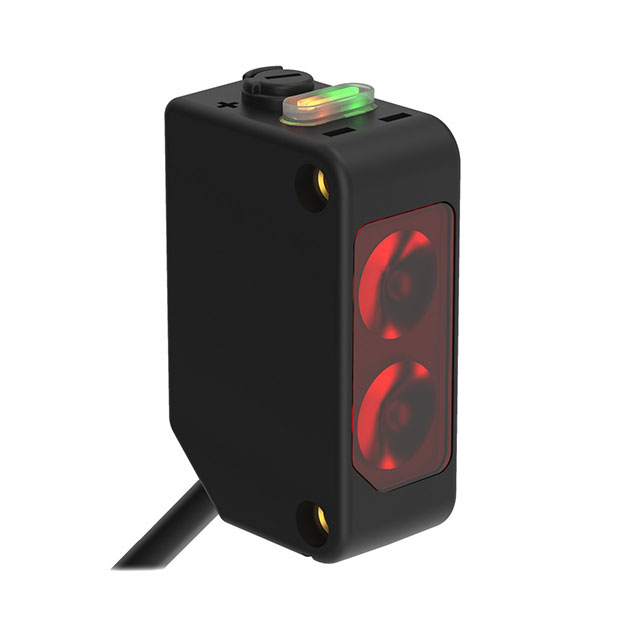

BANNER ENGINEERING 光电传感器 Q20NDXL

Q20NDXL概述

    WORLD-BEAM® Q20 系列光电传感器技术手册

    1. 产品简介


    WORLD-BEAM® Q20 系列光电传感器是Banner Engineering公司的旗舰产品之一。它们适用于各种工业自动化和检测系统。Q20系列光电传感器采用紧凑、坚固、密封的过模塑塑料外壳设计,具有多种型号和模式(如对射、反射、漫反射等),可以满足不同的检测需求。其主要功能是通过光束的遮断来检测物体的存在或位置,广泛应用于物流、包装、机械制造等领域。

    2. 技术参数


    - 供电电压:10 V dc 至 30 V dc
    - 输出配置:
    - PNP/NPN 输出(根据型号)
    - 最大电流:≤ 100 mA
    - 工作环境:
    - 温度范围:-20°C 至 +60°C
    - 相对湿度:95% @ +50°C
    - 保护电路:反向极性保护和瞬态电压保护
    - 重复性:
    - 对射模式:140 微秒
    - 其他模式:90 微秒
    - 认证标准:符合IEC IP67、NEMA 6等标准
    - 振动和机械冲击:符合MIL-STD-202F和IEC 60947-5-2标准
    - 电缆连接:
    - 标准2米(6.5英尺)或9米(30英尺)4芯PVC电缆
    - 150毫米(6英寸)长度的4针M8/Pico式或M12/Euro式快速接头

    3. 产品特点和优势


    - 紧凑设计:采用过模塑塑料外壳,小巧紧凑,易于安装在狭小空间内。
    - 优良的抗噪能力:先进的电子设计确保优秀的噪声免疫和交叉对话避免。
    - 易于调整和配置:大多数型号配备单转灵敏度调节电位器和360度可见的LED指示灯,便于现场调试。
    - 出色的光学性能:高可见红光发射,光束对准容易。
    - 背景抑制功能:提供可靠的检测距离可达150毫米,忽略背景干扰。

    4. 应用案例和使用建议


    - 对射模式:适用于长距离检测(例如,高达20米),常用于大型输送线上的货物检测。
    - 反射模式:适用于需要反射目标的应用(例如,固定物或标识符检测),可以达到4米的检测距离。
    - 漫反射模式:适用于近距离、高精度检测(例如,零件尺寸检测),最远检测距离为250毫米。
    - 使用建议:
    - 安装时应考虑光路的直线性和目标反射率。
    - 使用反光板可以延长检测距离。
    - 避免阳光直射和强光源干扰以提高检测精度。

    5. 兼容性和支持


    - 兼容性:WORLD-BEAM® Q20 系列光电传感器可以与各种工业控制系统兼容,提供M8和M12两种接口,方便集成到现有系统中。
    - 技术支持:提供详细的安装手册和技术支持服务,可在官方网站或联系客户服务获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:输出信号不稳定
    - 解决方案:检查电源电压是否稳定,确认负载电阻是否合适,重新调整传感器的灵敏度。
    - 问题2:光束遮断时没有输出
    - 解决方案:检查接线是否正确,确认光路是否被阻挡,重新校准光束路径。
    - 问题3:传感器响应时间过长
    - 解决方案:检查电源电压是否在推荐范围内,确保传感器和负载之间的连接良好,调整传感器的灵敏度。

    7. 总结和推荐


    WORLD-BEAM® Q20 系列光电传感器以其紧凑的设计、卓越的性能和广泛的适用性,在众多光电传感器中脱颖而出。它提供了多种检测模式和丰富的配件选择,使得其在自动化生产线、物流仓储等多个领域的应用更加灵活和高效。总体而言,推荐在需要高性能、可靠性和多样性的工业自动化项目中使用此款光电传感器。

Q20NDXL参数

参数
光源 红外 (850nm)
最小工作供电电压 10V
感应方式 Diffuse
感应距离 150cm
输出类型 NPN
颜色感应 -
波长 -
响应时间 800μs
最大工作供电电压 30V
应用等级 工业级
零件状态 在售
包装方式 盒装

Q20NDXL厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q20NDXL数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q20NDXL Q20NDXL数据手册

Q20NDXL封装设计

查看详情并下载
Symbol
Footprint
3D Model
