Q12AB6LPQ

产品分类:
厂牌: BANNER ENGINEERING
产品描述: 100cm NPN or PNP
供应商型号: 2170-Q12AB6LPQ-ND
供应商: Digi-Key
标准整包数: 1
BANNER ENGINEERING  Q12AB6LPQ

Q12AB6LPQ概述

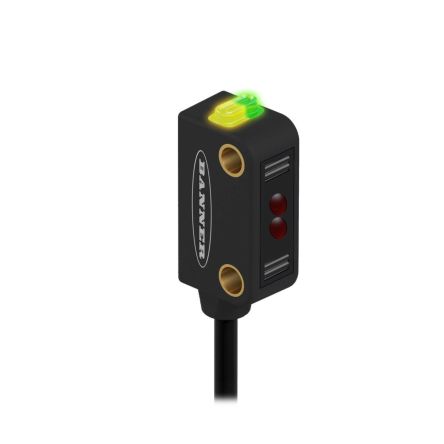

    Q12 系列传感器

    产品简介


    Q12系列传感器是一款小型自含式光电传感器,采用通用外壳设计。传感器配备可见红光(640纳米)光源,提供多种型号选择,以满足不同的应用需求。标准模型提供4线2米(6.5英尺)或9米(30英尺)电缆选项,或150毫米(6英寸)带M8螺纹连接器的短电缆。该系列传感器具有紧凑的设计和出色的光学及电气噪声防护能力,适用于广泛的工业应用场景。

    技术参数


    - 供电电压和电流:10至30伏直流电(10%最大纹波),最大电流为20毫安
    - 光束类型:640纳米可见红光
    - 供电保护电路:反向极性保护和瞬态电压保护
    - 检测范围:
    - 对射模式:2米(6.5英尺)
    - 极化反射模式:1米(40英寸)
    - 反射模式:1.5米(59英寸)
    - 固定视野FF15模式:15毫米(0.6英寸)截止,10毫米(0.4英寸)焦点
    - 固定视野FF30模式:30毫米(1.2英寸)截止,16毫米(0.63英寸)焦点
    - 固定视野FF50模式:50毫米(2英寸)截止,16毫米(0.63英寸)焦点
    - 输出配置:双极性(1个NPN和1个PNP)固态输出,或单输出(PNP或NPN),LO或DO,具体取决于型号
    - 重复性:125微秒
    - 开关频率:
    - 对射模式:385赫兹
    - LP/LV模式:715赫兹
    - FF模式:590赫兹
    - 输出保护电路:电源启动时的虚假脉冲保护和短路保护
    - 输出响应时间:
    - 对射模式:1.3毫秒开启,900微秒关闭
    - LP/LV模式:700微秒
    - FF模式:850微秒
    - 输出额定值:
    - 关断状态漏电流:NPN为200微安,PNP为10微安
    - 导通状态饱和电压:NPN为2伏(50毫安),PNP为2伏(50毫安)
    - 环境条件:
    - 工作温度:-20°C至+55°C(-4°F至+131°F)
    - 存储温度:-30°C至+75°C(-22°F至+167°F)
    - 最大相对湿度:50°C时95%(非冷凝)
    - 防护等级:标准型号为IEC IP67

    产品特点和优势


    Q12系列传感器以其小巧紧凑的设计和卓越的光学及电气噪声防护能力而著称。它们可以在多传感器应用中避免串扰,并且具有多种输出配置(PNP和NPN),可以满足不同用户的需求。传感器内置先进的ASIC技术,增强了对光和电噪声的抵抗能力,使其非常适合在复杂的工业环境中使用。此外,Q12系列还提供了可视化的状态指示灯,方便实时监控传感器的工作状态。

    应用案例和使用建议


    Q12系列传感器适用于各种工业自动化应用场景,例如物料搬运、包装、装配线监控等。根据手册提供的示例,这些传感器可以用于检测材料的存在与否、定位等。为了优化使用效果,建议在安装时尽量避免强光直射,确保信号接收稳定。对于需要高精度检测的应用,可考虑使用固定视野模式的传感器,以减少环境光线干扰。

    兼容性和支持


    Q12系列传感器提供多种电缆长度和连接器类型,可以灵活适配不同的应用需求。该系列传感器与其他电子元器件的兼容性良好,可以轻松集成到现有的控制系统中。制造商提供了一年保修服务,并且可以通过官方网站获取技术支持和最新的产品文档。

    常见问题与解决方案


    - 问题:传感器在工作时出现信号不稳定。
    - 解决办法:检查传感器与目标物体之间的距离是否过远,或者周围是否存在强烈光源干扰。
    - 问题:传感器输出没有反应。
    - 解决办法:确认供电电压是否正确,检查连接线路是否完好无损。
    - 问题:传感器无法正确识别目标物体。
    - 解决办法:尝试调整传感器的聚焦距离或使用适当的光学配件,如狭缝。

    总结和推荐


    总体来说,Q12系列传感器在设计上非常成熟,具备优良的电气特性和广泛的应用范围。它特别适合需要高可靠性的工业应用场景,能够有效地应对复杂的工业环境。因此,对于寻求高性能光电传感器的用户来说,Q12系列是一个值得推荐的选择。

Q12AB6LPQ参数

参数
响应时间 -
颜色感应 -
感应距离 100cm
光源 -
波长 -
最小工作供电电压 -
最大工作供电电压 -
输出类型 NPN or PNP
感应方式 -

Q12AB6LPQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q12AB6LPQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING BANNER ENGINEERING Q12AB6LPQ Q12AB6LPQ数据手册

Q12AB6LPQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 144.56 ¥ 1209.7865
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1209.78
直接购买
