QS18VP6FF100

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, PNP输出, 检测范围100 mm
供应商型号: 8479300
供应商: 欧时
标准整包数: 1

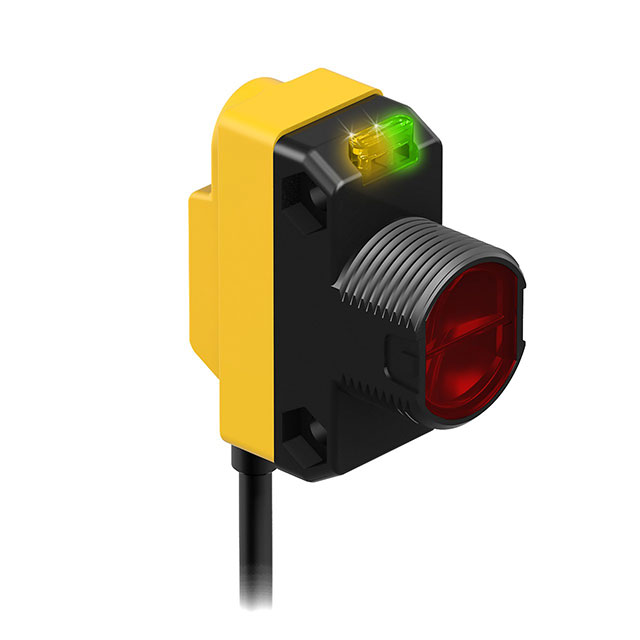

BANNER ENGINEERING 光电传感器 QS18VP6FF100

QS18VP6FF100概述

    # WORLD-BEAM® QS18 光电传感器产品技术手册

    1. 产品简介


    WORLD-BEAM® QS18 系列光电传感器是一种紧凑型、自包含式的光电器件,采用通用外壳设计。这款传感器适用于广泛的工业应用场景,因其卓越的光学性能、灵活性和易用性而备受关注。其产品类型主要包括对射式、反射式、漫反射式等多种模式,可满足不同场合的需求。主要功能涵盖物体检测、定位、计数等基础任务,广泛应用于制造业、物流、包装、食品加工等行业。

    2. 技术参数


    工作条件
    - 供电电压:10至30V直流电(最大纹波为10%),电流小于25mA(不含负载)。
    - 保护功能:反向极性保护和瞬态电压保护。
    - 输出配置:固体状态互补型(SPDT),NPN或PNP模式,可选择电流沉降或电流源输出,每通道最大输出电流为100mA(25℃下)。
    - 响应时间:取决于工作模式,例如对射模式为750微秒ON/375微秒OFF。
    - 重复性:对射模式为100微秒,固定场模式为160微秒,其余模式为150微秒。
    - 工作温度范围:-20°C至+70°C(-4°F至+158°F)。
    - 防护等级:符合IEC IP67标准,NEMA 6防护。
    尺寸与接口
    - 外壳材质:ABS材料,尺寸灵活,提供多种安装选项。
    - 连接方式:提供2米或9米的4线PVC电缆,以及多种型号的快速断开(QD)连接器。
    - 指示灯:双色LED,绿色表示电源ON,黄色表示光信号被感应到。
    认证
    符合国际认证标准,如IEC IP67、NEMA 6等。

    3. 产品特点和优势


    WORLD-BEAM® QS18 的核心优势在于其高度集成化的设计与出色的性能表现:
    - 小巧轻便:易于安装或替换现有设备,适应多种安装需求。
    - 高性能光学系统:其灵敏度和可靠性达到甚至超过大型“迷你型”或圆柱形传感器的标准。
    - 多模式支持:具备对射、反射、漫反射、光纤传导等多种工作模式,适用范围广。
    - 坚固耐用:密封外壳和电路保护设计确保其在恶劣环境下依然稳定运行。
    - 高速响应:输出响应时间短至不到1毫秒,保证高精度和重复性。

    4. 应用案例和使用建议


    应用场景
    WORLD-BEAM® QS18 被广泛用于工业自动化生产线上的物料检测与分拣、包装流水线上的物品计数、物流运输中的货物追踪等领域。例如,在自动化装配线上,该传感器可用于监测零件的通过情况,确保生产流程的高效运作。
    使用建议
    - 在高湿度或腐蚀性环境中使用时,需确保外壳完全密封无损。
    - 定期清洁传感器表面以避免灰尘或污垢影响检测精度。
    - 根据具体应用需求选择合适的输出模式和电缆长度。

    5. 兼容性和支持


    WORLD-BEAM® QS18 可轻松与多种外围设备兼容,包括各类工业控制器和PLC系统。厂商提供全面的技术支持,包括产品安装指南、维修服务以及软件升级服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号不稳定 | 检查连接线路是否松动,重新调整增益设置。 |
    | 感应距离不符合预期 | 更换相应的工作模式或检查目标物反射率。 |
    | 设备无法正常启动 | 确认供电电压是否正确,检查接线是否有误。 |

    7. 总结和推荐


    WORLD-BEAM® QS18 是一款高性能、多功能的光电传感器,凭借其紧凑的设计、稳定的性能和广泛的应用范围,在市场上占据了一席之地。其优异的性价比使其成为中小型工业项目的理想选择。对于需要精确检测和快速响应的应用场景,强烈推荐使用此产品。不过,在极端环境下使用时,建议结合其他防护措施以延长使用寿命。

QS18VP6FF100参数

参数
响应时间 850μs
感应方式 Background Suppression
输出类型 PNP
光源 LED
感应距离 100mm
最大工作供电电压 30V
颜色感应 -
波长 -
最小工作供电电压 10V
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18VP6FF100厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6FF100数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6FF100 QS18VP6FF100数据手册

QS18VP6FF100封装设计

查看详情并下载
Symbol
Footprint
3D Model
