QS18VN6AF100Q5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 100mm NPN
供应商型号: 778-QS18VN6AF100Q5
供应商: Mouser
标准整包数: 1

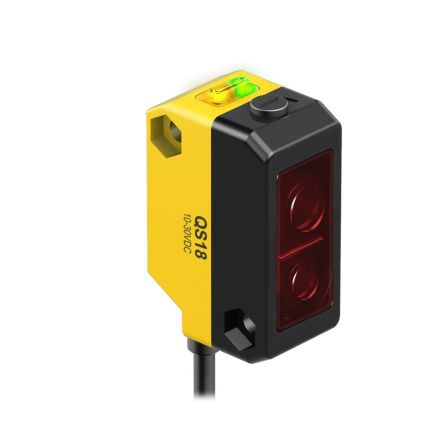

BANNER ENGINEERING 光电传感器 QS18VN6AF100Q5

QS18VN6AF100Q5概述

    # WORLD-BEAM® QS18 可调背景抑制传感器技术手册

    产品简介


    WORLD-BEAM® QS18 可调背景抑制传感器是一款集高性能与微型化设计于一体的全功能传感器。它采用可见红光 LED 或可见红激光作为传感光源,能够在小空间或难以触及的区域提供出色的背景抑制能力。该系列传感器广泛应用于工业自动化、机器人控制、物流分拣、包装机械等领域,是高精度检测和精准位置控制的理想选择。
    主要功能:
    - 背景抑制:可忽略背景反射,仅响应目标物信号。
    - 多圈螺丝调节:可通过精密螺丝调整截止距离,适应不同应用场景。
    - 高速响应:响应时间小于 1 毫秒,确保稳定的重复性。
    应用领域:
    - 工业制造与自动化
    - 包装与分拣系统
    - 物流仓储设备
    - 医疗器械
    - 纺织机械

    技术参数


    以下是各型号的关键技术规格:
    | 参数 | 型号 | 规格范围 |
    |
    | 工作电压 | QS18AF 系列 | 10~30V DC |
    QS18LAF / QS18LAF250 系列 | 10~30V DC |
    | 输出类型 | NPN / PNP | 根据具体型号提供 |
    | 输出响应时间 | QS18AF 系列 | ≤850 微秒 |
    QS18LAF / QS18LAF250 系列 | ≤700 微秒 |
    | 工作温度范围 | QS18AF 系列 | -20°C 至 +70°C |
    QS18LAF / QS18LAF250 系列 | -10°C 至 +50°C |
    | 防护等级 | IEC IP67, NEMA 6, UL Type 1 | 支持潮湿及灰尘环境 |
    激光特性(LAF / LAF250 系列)
    - 波长:650nm / 658nm 可见红光
    - 类型:Class 1 / Class 2 激光
    - 输出功率:0.065mW / 0.2mW
    - 脉宽:7 微秒
    - 重复频率:130 微秒

    产品特点和优势


    1. 卓越的光学性能
    尽管体积小巧,但其光学性能与较大尺寸传感器相当,适合紧凑型应用场景。
    2. 精确调节
    通过多圈螺丝可精准调节截止距离,满足多样化需求。
    3. 抗干扰能力强
    狭窄的有效光束(约 1mm 光斑)使小型物体检测更加可靠;具备交叉干扰抑制算法,避免相邻传感器造成的误触发。
    4. 高可靠性与耐用性
    设计符合 IEC 和 NEMA 标准,可在恶劣环境下长期稳定运行。
    5. 多功能性
    支持多种电缆长度(标准 2 米或定制 9 米),便于灵活部署。

    应用案例和使用建议


    应用场景
    - 食品包装检测:利用激光传感器的精确光束检测微小物体,如胶囊或颗粒物的缺失情况。
    - 工业流水线分拣:配合背景抑制功能,区分物料与背景,提高分拣效率。
    - 物流堆垛监控:实时监测货品高度变化,触发自动补货机制。
    使用建议
    1. 最佳设置
    在安装前,先确定最亮和最暗目标的极限位置,将截止点调整至两者之间的中间值以获得最佳性能。

    2. 避免镜面反射
    背景应尽量选择漫反射表面,或适当调整传感器角度,防止光线直接反射回传感器引发误判。
    3. 定期维护
    定期清洁镜头,避免灰尘影响传感器的灵敏度。

    兼容性和支持


    兼容性
    WORLD-BEAM® QS18 系列传感器支持常见的快速断开连接器(QD),兼容多种工业接口,方便集成到现有设备中。
    厂商支持
    Banner Engineering 提供详尽的技术文档与在线支持,包括安装指南、故障排除手册及专业培训服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查电源电压是否正常,调整截止距离。 |
    | 感应距离短于预期 | 确保背景反射率较低且远离传感器足够远。 |
    | 接线后无法启动传感器 | 确认接线无误,检查过流保护设置是否正确。 |

    总结和推荐


    综合评估
    WORLD-BEAM® QS18 可调背景抑制传感器凭借其小巧的外形、卓越的光学性能、高度可调节性和强大的抗干扰能力,在众多工业应用中表现出色。无论是需要精确检测的小型物体还是复杂背景下的工况,它都展现了极高的灵活性与稳定性。
    推荐结论
    强烈推荐该系列产品用于需要高精度、可靠性的场合。特别是对于医疗、食品加工和高端制造业,其优异表现使其成为理想的选择。在选择时需注意激光版本的安全使用要求,切勿将其用于人员保护用途。
    如果您正在寻找一款高效稳定的工业传感器,WORLD-BEAM® QS18 是您的不二之选!

QS18VN6AF100Q5参数

参数
波长 -
颜色感应 -
最小工作供电电压 -
感应方式 -
响应时间 -
输出类型 NPN
光源 -
感应距离 100mm
最大工作供电电压 -
应用等级 商业级

QS18VN6AF100Q5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VN6AF100Q5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VN6AF100Q5 QS18VN6AF100Q5数据手册

QS18VN6AF100Q5封装设计

查看详情并下载
Symbol
Footprint
3D Model
