QS30VR3R

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS30系列, 继电器输出, 检测范围60 m
供应商型号: 2170-QS30VR3R-ND
供应商: Digi-Key
标准整包数: 1

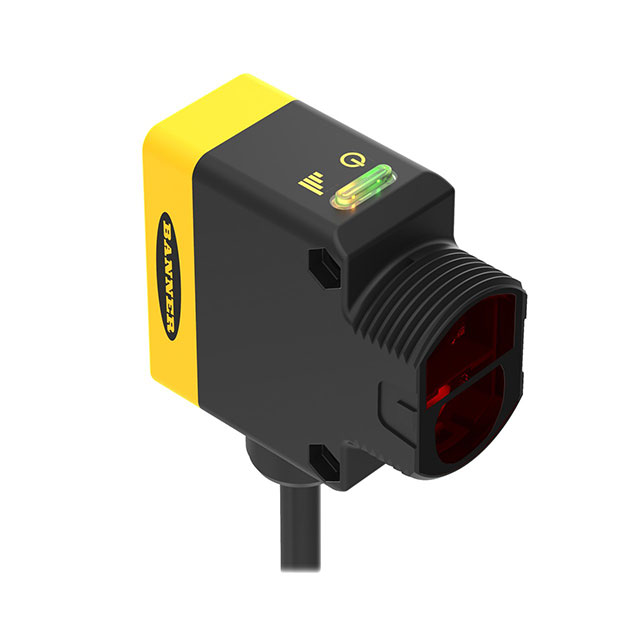

BANNER ENGINEERING 光电传感器 QS30VR3R

QS30VR3R概述

    WORLD-BEAM® QS30 光电传感器技术手册

    1. 产品简介


    WORLD-BEAM® QS30 是一种通用电压光电传感器,具有强大的光电检测能力。它采用坚固的全封闭式设计,适用于各种工业和商业环境。该传感器主要应用于物体检测、定位、计数和对准等领域,为自动化系统提供可靠的支持。

    2. 技术参数


    - 供电电压: 交流24 V至250 V(50 Hz/60 Hz)或直流12 V至250 V(最大1.0瓦)
    - 保护电路: 暂态电压防护
    - 输出配置: SPDT(单极双掷)电磁继电器输出(所有型号除发射器)
    - 最大切换功率(电阻负载): 150 W, 1250 VA
    - 最大切换电压(电阻负载): 250 V ac;125 V dc
    - 最大切换电流(电阻负载): 5 A(250 V ac),5 A(30 V dc)降额至200 mA(125 V dc)
    - 最小电压和电流: 5 V dc, 10 mA
    - 机械寿命: 5000万次操作
    - 电气寿命: 10万次操作(满电阻负载)
    - 响应时间: 15毫秒开关ON和OFF(上电时延迟100毫秒,期间输出不导通)
    - 切断点容差: 固定场仅±5%的标称切断距离
    - 指示器: 顶部有两个LED(绿色和琥珀色),背部有一个大椭圆形LED(琥珀色)

    3. 产品特点和优势


    - 高可靠性: 经过严格的测试,机械和电气寿命长,确保长时间稳定运行。
    - 广泛的适用范围: 支持交流和直流电源输入,适应多种环境条件。
    - 高精度检测: 具备精准的光电检测能力,适用于高精度应用场合。
    - 易于安装和维护: 设计紧凑,接线简单,方便现场安装和调试。

    4. 应用案例和使用建议


    - 应用场景: 在物料搬运、自动化生产线、包装机等场景中广泛应用。
    - 使用建议:
    - 确保安装位置远离强光源和电磁干扰源,避免影响检测准确性。
    - 根据具体应用场景选择合适的电缆长度和接线方式。
    - 定期检查传感器状态,特别是感应距离是否发生变化。

    5. 兼容性和支持


    - 兼容性: 该产品可与各种标准电气系统兼容,包括不同类型的控制器和PLC。
    - 支持: 厂商提供全面的技术支持和售后服务,用户可以通过访问官网获取更多帮助。

    6. 常见问题与解决方案


    - 问题: 输出信号不稳定。
    - 解决方案: 检查电源电压是否在规定范围内,确认连接是否正确无误,排除外部干扰因素。
    - 问题: 传感器无法正常工作。
    - 解决方案: 确认安装位置和角度是否合适,检查是否有遮挡物影响检测,必要时重新校准传感器。

    7. 总结和推荐


    WORLD-BEAM® QS30 是一款高性能的光电传感器,具备广泛的应用前景和卓越的性能。无论是工业生产还是商业应用,该产品都能提供可靠的支持。强烈推荐用于需要高精度检测和长期稳定的环境。
    通过上述详细说明,我们希望用户能够更好地理解和利用WORLD-BEAM® QS30的性能和优势。如果您有任何疑问或需要进一步的技术支持,请随时联系我们的客户服务团队。

QS30VR3R参数

参数
波长 -
最大工作供电电压 -
感应方式 Through-Beam
颜色感应 -
最小工作供电电压 -
感应距离 60m
输出类型 Electric Relay
响应时间 15ms
光源 LED
通用封装 SPDT
应用等级 工业级
包装方式 盒装

QS30VR3R厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS30VR3R数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS30VR3R QS30VR3R数据手册

QS30VR3R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 133.12 ¥ 1114.048
库存: 18
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1114.04
