首页  >  产品百科  >  QS186LEQ5

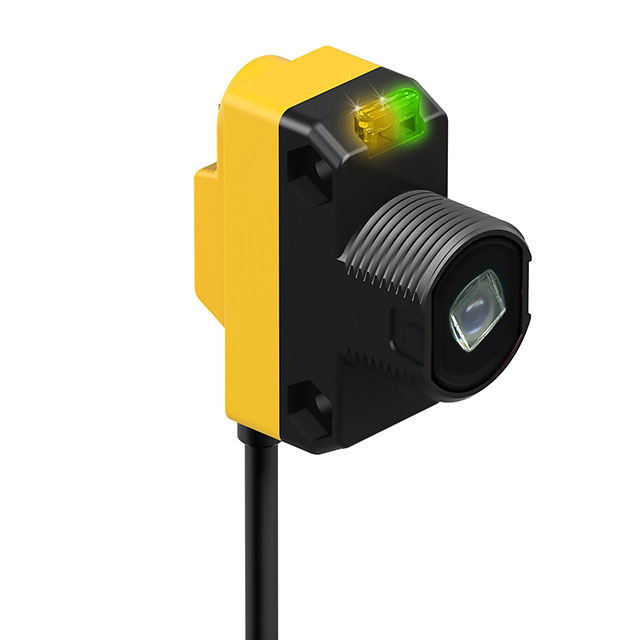

QS186LEQ5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Through-Beam 15m 10V 30V LED
供应商型号: QS186LEQ5
供应商: 国内现货
标准整包数: 1

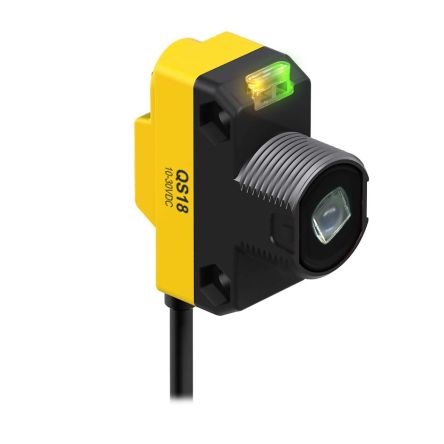

BANNER ENGINEERING 光电传感器 QS186LEQ5

QS186LEQ5概述

    # WORLD-BEAM® QS186LE 激光发射器技术手册

    产品简介


    WORLD-BEAM® QS186LE 激光发射器是一种专为Banner调制光电接收器设计的激光二极管发射器。它提供Class 1或Class 2模制可见激光二极管发射器,能够在对射式传感系统中实现更高的增益和扩展的距离。这种激光发射器特别适用于小型物体检测和精确位置控制,并且提供了良好的视觉标记能力。

    技术参数


    主要规格
    - 电压范围: 10 V dc 至 30 V dc
    - 电流: 小于35 mA(最大纹波10%)
    - 环境防护等级: IEC IP67, NEMA 6, UL Type 1
    - 工作温度: -10°C至+50°C
    - 湿度: 最大相对湿度95%(+50°C,非凝结)
    - 延迟时间: Class 1型号250ms;Class 2型号10ms
    激光参数
    - Class 1激光: 可见红色激光,波长650nm,脉冲宽度5微秒,重复率27微秒,脉冲输出功率小于1.9毫瓦
    - Class 2激光: 可见红色激光,波长650nm,脉冲宽度5微秒,重复率27微秒,脉冲输出功率小于4毫瓦
    其他规格
    - 物理尺寸:
    - 电缆型号: 31.0mm x 17.1mm x 24.1mm x 15.0mm
    - 快速断开型号: 49.0mm x 24.2mm x 8.0mm

    产品特点和优势


    1. 高增益: 在对射式传感器中提供比LED更高的增益,使传感器能够探测到更远距离的目标。
    2. 小尺寸光束: 窄的有效光束宽度允许检测小型物体,并实现精确的位置控制。
    3. 多形状光斑: 提供不同形状的光斑,如圆形、垂直线、水平线和十字,以满足不同的应用场景需求。
    4. 易于安装和调整: 提供多种安装支架和快速断开连接器,便于安装和调试。
    5. 宽泛的工作温度范围: 能够在极端环境下正常工作,适用于各种工业环境。

    应用案例和使用建议


    应用案例
    - 生产线自动化: 在装配线上用于检测和定位小型零件,提高生产效率。
    - 物料搬运: 用于识别和定位移动的物体,确保物流系统的高效运行。
    - 质量控制: 用于检查产品的尺寸和位置精度,提高产品质量。
    使用建议
    - 精确对准: 在安装时需要仔细对准激光光束,以确保其准确击中接收器镜头中心。
    - 避免灰尘: 由于激光光束在灰尘环境中效果会大大降低,因此建议在清洁的环境中使用。

    兼容性和支持


    兼容性
    - WORLD-BEAM® QS186LE激光发射器可与特定的接收器模型(如Q23SN6R、SM31RL、QS18VN6R、VS3AN5R、VS2AN5R)配套使用。
    - 提供多种长度的电缆和快速断开连接器选项,方便集成到现有系统中。
    支持和维护
    - Banner Engineering公司提供一年有限保修服务,涵盖材料和工艺缺陷。
    - 如有疑问或需要技术支持,请联系制造商获取帮助。

    常见问题与解决方案


    常见问题及解决方案
    - 问题: 激光光束无法正确对准。
    - 解决方案: 通过安装合适的反射胶带,并使用白色纸张或高反光材料进行目标定位,确保光束正确对准。
    - 问题: 设备在启动时延迟。
    - 解决方案: 确保供电电压稳定,使用额定电源进行供电。

    总结和推荐


    WORLD-BEAM® QS186LE激光发射器以其高增益、精确对准能力和广泛的兼容性,在各种工业应用中表现出色。虽然它不适合个人保护应用,但非常适合需要精确检测和位置控制的场合。考虑到其可靠性和多功能性,强烈推荐使用此产品。

QS186LEQ5参数

参数
输出类型 -
波长 -
感应距离 15m
最大工作供电电压 30V
响应时间 -
光源 LED
最小工作供电电压 10V
颜色感应 -
感应方式 Through-Beam
包装方式 盒装

QS186LEQ5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS186LEQ5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS186LEQ5 QS186LEQ5数据手册

QS186LEQ5封装设计

查看详情并下载
Symbol
Footprint
3D Model
