Q20EQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 12m
供应商型号: 2170-Q20EQ-ND
供应商: Digi-Key
标准整包数: 1
BANNER ENGINEERING 光电传感器 Q20EQ

Q20EQ概述

    WORLD-BEAM® Q20 系列光电传感器技术手册

    产品简介

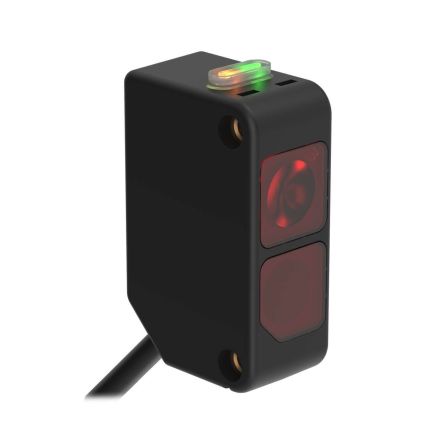

    WORLD-BEAM® Q20 系列光电传感器是一系列紧凑型、坚固且密封的过模塑塑料封装传感器。它们适用于多种应用领域,如工业自动化、包装机械、物流分拣系统等。Q20 系列提供多种传感模式(包括对射、反射式、偏振反射式、漫反射等),具备高精度检测能力和出色的抗干扰性能。

    技术参数


    - 供电电压: 10 V dc 至 30 V dc
    - 输出类型: 互补固态输出(1个常开,1个常闭),可选 PNP 或 NPN 类型
    - 响应时间: 对射模式下为 1 毫秒 ON / 600 微秒 OFF;其他型号为 850 微秒 ON/OFF
    - 重复性: 对射模式下为 140 微秒,其他模式下为 90 微秒
    - 环境防护等级: IEC IP67, NEMA 6
    - 工作温度范围: -20°C 到 +60°C (-4°F 到 +140°F)
    - 相对湿度: 最大 95%(非冷凝)

    产品特点和优势


    - 紧凑设计: 采用紧凑塑料封装,便于安装于狭小空间。
    - 优异的抗干扰性能: 具备先进的电子设计,有效避免串扰。
    - 多功能传感模式: 提供多种传感模式选择,满足不同应用场景需求。
    - 出色的背景抑制功能: 确保可靠检测,无视背景干扰。
    - 易于安装与配置: 通过顶部 LED 和单转增益电位器实现简易校准。

    应用案例和使用建议


    - 包装机械: 对射模式用于精确检测和控制包装过程。
    - 物流分拣系统: 使用长距离漫反射模式检测分拣过程中物品的位置。
    - 物料搬运: 偏振反射模式确保准确检测反光材料。
    使用建议:
    - 环境因素: 在安装时考虑光线条件,减少背景光干扰。
    - 正确接线: 严格按照接线图进行接线,确保安全性和可靠性。
    - 定期检查: 定期检查传感器状态和电缆连接,确保长期稳定运行。

    兼容性和支持


    - 兼容性: 与多种标准连接器兼容,如 M8/Pico 风格和 M12/Euro 风格。
    - 支持服务: 联系 Banner Engineering 获取更多支持和服务。

    常见问题与解决方案


    - 问题: 输出信号不稳定
    - 解决办法: 检查供电电压是否稳定,确认传感器与目标物体之间的距离在合适范围内。

    - 问题: 漫反射模式检测不准确
    - 解决办法: 检查反射卡的反射率,调整传感器的增益设置。

    总结和推荐


    WORLD-BEAM® Q20 系列光电传感器凭借其卓越的性能和丰富的功能,成为各种工业应用的理想选择。无论是在紧凑空间内的安装还是需要高度抗干扰性的环境中,Q20 系列都能提供可靠的检测性能。因此,强烈推荐使用这一系列产品。
    如果您有任何疑问或需要进一步的技术支持,请访问 [www.bannerengineering.com](http://www.bannerengineering.com) 或联系当地的技术支持团队。

Q20EQ参数

参数
颜色感应 -
感应方式 -
最大工作供电电压 -
最小工作供电电压 -
波长 -
感应距离 12m
输出类型 -
响应时间 -
光源 -

Q20EQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q20EQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q20EQ Q20EQ数据手册

Q20EQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
