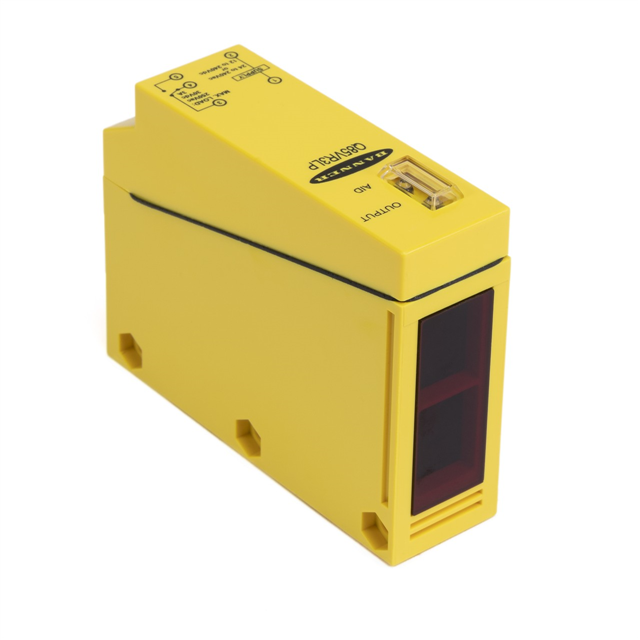

Q85VR3LP

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 46m SPDT SPDT
供应商型号: 2170-Q85VR3LP-ND
供应商: Digi-Key
标准整包数: 1
BANNER ENGINEERING 光电传感器 Q85VR3LP

Q85VR3LP概述


    产品简介


    Q85系列偏振反光光电传感器是一款经济型的偏振反光光电传感器,采用坚固的NEMA-6P(IEC IP67)等级的聚碳酸酯ABS材料外壳。该传感器特别适用于传送带控制和其他类似的应用场景。其基本功能是通过检测物体反射回来的光来确定物体的存在与否。与普通光电传感器相比,Q85系列传感器采用了特殊的透镜,可以将发射光偏振并过滤掉不必要的反射光,从而在更多应用场景中发挥作用。

    技术参数


    - 传感范围: 3英寸至15英尺(8厘米至4.6米),需要搭配型号为BRT-3的3英寸直径圆盘式反射目标。
    - 传感光束: 可见红光,波长为680纳米(偏振光)。
    - 供电电压: 交流电:24至240伏,50/60赫兹;直流电:12至240伏,最大功耗为2瓦。
    - 输出配置:
    - 基本型号Q85VR3LP: 单刀双掷(SPDT)电磁继电器,提供开/关输出。
    - 配备定时逻辑的型号Q85VR3LP-T9: SPDT电磁继电器,可编程定时输出。
    - 输出继电器规格:
    - 最大切换功率(电阻负载): 90瓦,750伏安。
    - 最大切换电压(电阻负载): 250伏交流或30伏直流。
    - 最大切换电流(电阻负载): 3安培。
    - 机械寿命: 50,000,000次操作。
    - 电气寿命: 在满电阻负载下100,000次操作。
    - 重复性: 在无定时逻辑情况下,1毫秒。
    - 调整: 单圈敏感度调节电位计,可调时间范围为0.1至5秒。
    - 运行温度范围: -25°C至+55°C(-13°F至+131°F)。
    - 最大相对湿度: 50°C时为90%(非凝结状态)。

    产品特点和优势


    Q85系列传感器的最大特点是其特殊设计的透镜,能有效偏振发射光并过滤不必要的反射光。这使得传感器在多种环境中都能可靠工作,特别是那些不适合普通反光传感器的环境。此外,该传感器提供八种不同的定时逻辑功能,进一步增强了其控制能力。内置的顶部LED指示灯能够实时显示信号强度和输出状态,方便维护和调试。

    应用案例和使用建议


    Q85系列传感器常用于工业自动化领域,例如传送带控制系统。传感器通过检测物体反射回来的光来判断物体的存在。在实际应用中,用户可以根据具体需求选择合适的定时逻辑功能。例如,在需要延时响应的场合可以选择“ON延迟”或“OFF延迟”,而在需要一次性脉冲信号的场合可以选择“单脉冲”。

    兼容性和支持


    Q85系列传感器与其他标准的电气设备具有良好的兼容性,可以方便地安装在多种工业环境中。Banner Engineering公司为其提供了全面的技术支持和售后服务,确保客户能够在购买后获得必要的帮助和支持。

    常见问题与解决方案


    1. 问题: 传感器不能正常工作。
    - 解决方案: 检查电源连接是否正确,确认传感器是否已经接收到足够的光照。

    2. 问题: 输出信号不稳定。
    - 解决方案: 调整传感器的灵敏度设置,确保反射目标位置适当且干净。
    3. 问题: 传感器在电源启动时出现错误信号。
    - 解决方案: 确保传感器通电前未受干扰,可以考虑增加瞬态抑制器以防止过压损坏。

    总结和推荐


    Q85系列偏振反光光电传感器以其坚固耐用的设计、灵活的定时逻辑功能以及可靠的信号检测能力,在工业自动化领域表现出色。尽管其价格可能略高于同类产品,但考虑到其卓越的性能和广泛应用范围,我们强烈推荐使用该产品。对于需要在恶劣环境下工作的用户,Q85系列传感器无疑是最佳选择。

Q85VR3LP参数

参数
波长 -
颜色感应 -
响应时间 -
感应距离 46m
光源 -
感应方式 -
输出类型 SPDT
最大工作供电电压 -
最小工作供电电压 -
通用封装 SPDT
包装方式 盒装

Q85VR3LP厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q85VR3LP数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q85VR3LP Q85VR3LP数据手册

Q85VR3LP封装设计

查看详情并下载
Symbol
Footprint
3D Model
