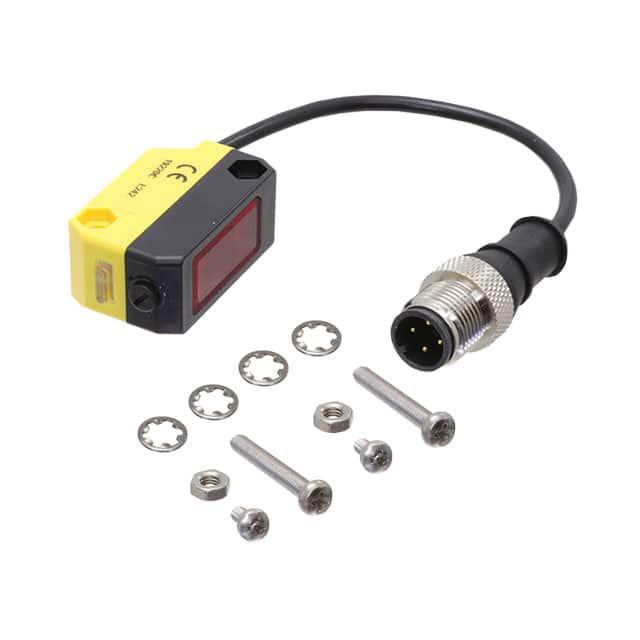

QS18AB6AF300Q5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Background Suppression 300mm 2.5ms NPN/PNP 10V 30V 红色 LED
供应商型号: 2170-QS18AB6AF300Q5-ND
供应商: Digi-Key
标准整包数: 1

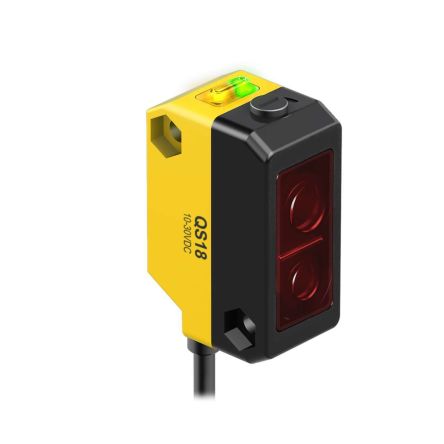

BANNER ENGINEERING 光电传感器 QS18AB6AF300Q5

QS18AB6AF300Q5概述

    WORLD-BEAM® QS18AF 机械可调背景抑制传感器(30-300mm)技术手册解析

    产品简介


    WORLD-BEAM® QS18AF 是一款紧凑型传感器,采用背景抑制模式,在检测范围上表现优异,适用于各种工业和自动化应用场景。该传感器具有300毫米的检测范围,适用于需要高精度和稳定性的场合。它特别适用于需要检测不同颜色和位置的对象,或者背景条件不固定的应用场景。此外,该传感器还具有抗电磁干扰和防伪脉冲的功能,确保了其在复杂环境下的可靠性和稳定性。

    技术参数


    - 供电电压:10至30V直流电
    - 输出类型:NPN、PNP或双极性(带有一个NPN和一个PNP输出)
    - 额定电流:100mA总输出电流
    - 最大传感范围:300毫米
    - 最小传感范围:根据截止点不同,最小传感范围为4至10毫米
    - 响应时间:2.8毫秒
    - 过流保护:必须提供外部保险丝或电流限制,具体要求见表(例如20AWG电缆要求5.0A的过流保护)

    产品特点和优势


    1. 背景抑制模式:允许传感器忽略超过设定距离的对象,因此适用于检测对象颜色和位置变化较大的应用场景。
    2. 简单的多圈调节螺钉:通过调节可以方便地设置截止点,提高应用灵活性。
    3. 增强的荧光灯免疫能力:减少了环境光线对传感器的影响,提高了检测准确性。
    4. 抗串扰算法:使两个传感器能够在近距离内稳定运行,增加了应用场景的多样性。
    5. 高精度:最小分离距离可达12毫米,确保检测的可靠性。

    应用案例和使用建议


    应用案例:
    假设一个物体反射率类似于黑色纸张,距离传感器150毫米,背景反射率类似于白色纸张,距离传感器200毫米。根据图7,最小分离距离为12毫米。通过正确的设置步骤,传感器能够可靠地检测物体。
    使用建议:
    1. 确保传感器安装在目标对象的最长距离下,且目标对象的反射率比背景暗。
    2. 逐步调整螺钉以设置截止点,然后调整以适应目标对象和背景之间的分离距离。
    3. 在检测类似镜面物体时,尽量减小传感器到物体的距离并倾斜传感器,使反射光远离传感器。

    兼容性和支持


    - 电缆长度选项:标准2米电缆;还可以选择9米、150毫米带Pico连接器或Euro连接器的电缆。
    - 接口选项:NPN、PNP或双极性输出。
    - 客户支持:提供安装指南和技术文档,可以在www.bannerengineering.com获取更多支持。

    常见问题与解决方案


    1. 无法检测到目标对象:
    - 检查电源电压是否在10至30V范围内。
    - 调整截止点设置以正确匹配目标和背景的反射率。
    2. 指示灯闪烁:
    - 这表示检测条件处于临界状态,需重新调整螺钉。
    3. 传感器过热:
    - 检查散热情况,确保安装位置通风良好。
    - 如仍无法解决问题,请联系技术支持。

    总结和推荐


    WORLD-BEAM® QS18AF 机械可调背景抑制传感器凭借其卓越的检测范围、抗电磁干扰能力和多种应用场景的支持,成为市场上的一款优秀产品。其简便的操作、可靠的性能和广泛的应用领域使其成为众多工业和自动化项目的理想选择。强烈推荐此传感器给需要高精度检测的应用场景。

QS18AB6AF300Q5参数

参数
感应方式 Background Suppression
感应距离 300mm
输出类型 NPN/PNP
响应时间 2.5ms
颜色感应 -
波长 -
最大工作供电电压 30V
光源 红色 LED
最小工作供电电压 10V
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18AB6AF300Q5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18AB6AF300Q5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18AB6AF300Q5 QS18AB6AF300Q5数据手册

QS18AB6AF300Q5封装设计

查看详情并下载
Symbol
Footprint
3D Model
