QS30LLPCQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS30系列, NPN/PNP输出, 检测范围200 毫米 → 18 米
供应商型号: 8479546
供应商: 欧时
标准整包数: 1

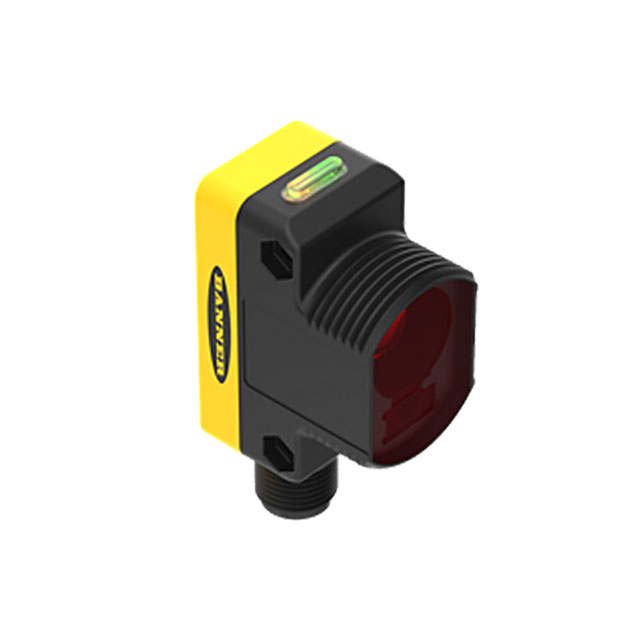

BANNER ENGINEERING 光电传感器 QS30LLPCQ

QS30LLPCQ概述

    Polarized Retroreflective Laser Sensors



    产品简介




    Polarized Retroreflective Laser Sensors 是一种高性能激光传感器,适用于各种复杂应用环境。这类传感器采用独特的偏振光技术,能够过滤掉不想要的反射光,特别适用于高对比度和小目标检测的场合。产品系列包括 QS30LLP 和 QS30LLPC,分别用于长距离和短距离的小物体检测。这些传感器通过其可见的激光束实现了远距离和小目标的有效传感。


    技术参数




    - 工作电压和电流: 10至30V直流电,最大电流35mA(不包括负载)。
    - 激光分类: 1类激光。
    - 供电保护电路: 反向极性、过电压及瞬态电压保护。
    - 输出配置: 固态双极(SPDT),包含1个电流源(PNP)和1个电流汇(NPN)。
    - 输出响应时间: 500微秒。
    - 重复性: 70微秒。
    - 工作温度范围: -10°C至+50°C(+14°F至122°F)。
    - 相对湿度: 在50°C时高达90%(非凝结)。
    - 机械冲击和振动: 满足军事标准 MIL-STD-202F(振动:10至60 Hz,最大加速度10G)和 IEC 947-5-2(冲击:30G,持续时间11ms,半正弦波)。


    产品特点和优势




    Polarized Retroreflective Laser Sensors 具备以下优势:
    - 精确感测能力: 小巧而有效的激光束,使得传感器能够精确检测小目标,即使在近距离范围内也能保持优异的光学性能。
    - 易用性: 包含手动调节按钮和远程配置选项,便于现场调整。
    - 高可靠性: 带有保护电路,可在恶劣环境中稳定工作。
    - 多样化应用: 适用于长距离和短距离应用,满足不同工业需求。


    应用案例和使用建议




    这类传感器广泛应用于长距离检测和小物体检测的应用场景,如机器人装配线上的小物体识别、物料搬运系统中的物体监测等。使用建议如下:
    - 长距离检测: 使用 QS30LLP 系列传感器,并设置最大过量增益(Max Excess Gain SET),以实现长距离检测。
    - 小物体检测: 使用 QS30LLPC 系列传感器,并设置低对比度(Low-Contrast SET),以检测小物体。
    - 安装与调试: 在安装时需注意角度对齐,可使用辅助工具进行调整,确保激光束准确对准目标。


    兼容性和支持




    Polarized Retroreflective Laser Sensors 通常支持多种电缆长度(2米和9米),并提供多种连接方式(电缆或快速断开连接)。厂商提供详尽的技术支持和维护服务,包括用户手册、在线资源和客户服务热线。此外,用户可以通过远程编程功能锁定或解锁设置按钮,进一步提升安全性。


    常见问题与解决方案




    - 问题: 激光传感器无法正常工作。
    - 解决方案: 首先检查电源电压是否在10至30V之间,然后确认激光束是否正确对准目标,使用“+”或“-”按钮手动调节传感器灵敏度。
    - 问题: 传感器输出不稳定。
    - 解决方案: 进入 SETUP 模式,调整输出响应延迟时间或操作模式,确保设定符合应用需求。


    总结和推荐




    Polarized Retroreflective Laser Sensors 在设计上注重精确性和可靠性,适用于多种工业应用场景。其独特的偏振光技术和多样化的配置选项使其在市场上具有很强的竞争力。对于需要长距离和小物体检测的应用,强烈推荐使用此系列传感器。同时,厂商提供的全面技术支持也确保了用户的顺利使用。

QS30LLPCQ参数

参数
光源 激光
响应时间 500μs
最大工作供电电压 30V
输出类型 NPN/PNP
感应距离 200mm~180cm
最小工作供电电压 10V
波长 -
感应方式 Polarized,Retroreflective
颜色感应 -
零件状态 在售
包装方式 盒装

QS30LLPCQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS30LLPCQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS30LLPCQ QS30LLPCQ数据手册

QS30LLPCQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
