QS18VP6DQ8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, PNP输出, 检测范围450 mm
供应商型号: 8479303
供应商: 海外现货
标准整包数: 1

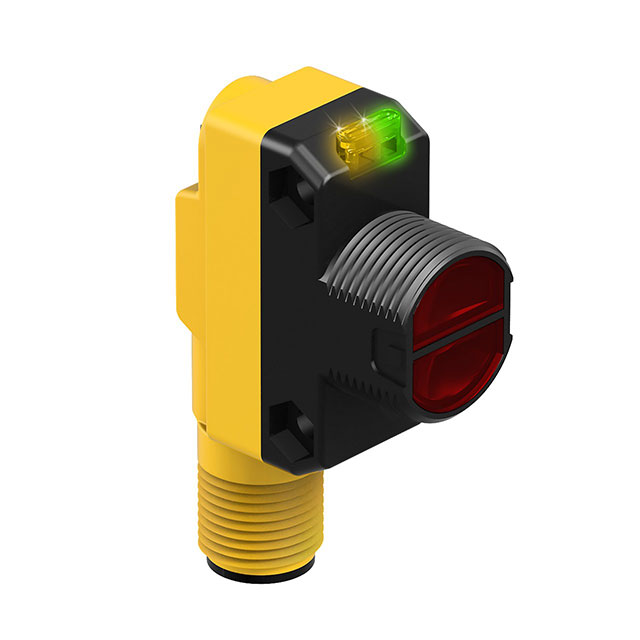

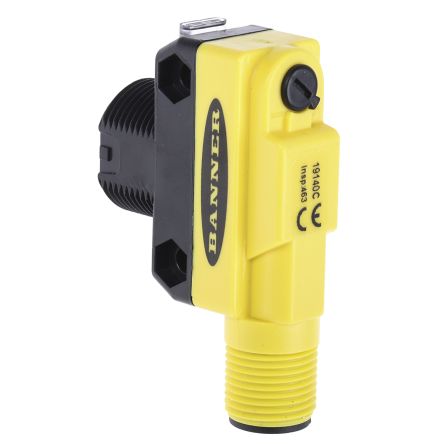

BANNER ENGINEERING 光电传感器 QS18VP6DQ8

QS18VP6DQ8概述

    Miniature Self-Contained Photoelectric Sensors in Universal Housing

    1. 产品简介


    产品类型:Miniature self-contained photoelectric sensors in universal housing(迷你自含式光电传感器)
    主要功能:这种光电传感器具有高性能的光学性能,适用于各种安装情况,提供精确的距离检测和物体识别功能。此外,它还配备了高亮LED操作状态指示灯,方便监控传感器的工作状态。
    应用领域:广泛应用于工业自动化、物流分拣系统、包装机械、汽车制造、机器人等领域,是实现自动化控制的重要组件之一。

    2. 技术参数


    - 供电电压:10至30 V直流电(10%最大纹波),不包括负载电流;带有反向极性和瞬态电压保护。
    - 重复性:
    - 对射模式:100微秒
    - 固定场模式:160微秒
    - 其他模式:150微秒
    - 调整:仅玻璃光纤、塑料光纤、汇聚、漫反射及反射式模式型号具备单转灵敏度调节电位计。
    - 指示灯:传感器顶部有2个LED指示灯:绿色实心表示电源开启;黄色实心表示光线检测到;绿色闪烁表示输出过载;黄色闪烁表示增益边缘(1至1.5倍增益)。
    - 构造:ABS材料外壳,附带3毫米安装硬件。
    - 连接方式:提供2米(6.5英尺)、9米(30英尺)4线PVC电缆以及4针Pico式或Euro式快速接头,不同型号配备不同的连接方式。
    - 输出配置:固态互补(SPDT),NPN或PNP(源电流或灌电流),取决于型号。
    - 泄漏电流:
    - 固定场模式:小于200微安@30V直流电
    - 其他模式:小于50微安@30V直流电
    - 饱和电压:小于1伏@10毫安;小于1.5伏@100毫安
    - 保护:输出上电时有100毫秒延迟;输出在延迟时间内不导通,保护装置防止误触发和持续过载或短路。
    - 环境要求:符合IEC IP67和NEMA 6标准,工作温度范围为-20°C至70°C(-4°F至158°F),相对湿度为90%(50°C,非冷凝状态)。
    - 认证:符合相关行业标准认证。

    3. 产品特点和优势


    - 光学性能卓越:相比传统的“MINI风格”或筒式传感器,具备更高的光学性能。
    - 易于安装和拆卸:可以轻松适配几乎所有安装情况,甚至可以作为升级或替换现有安装的解决方案。
    - 高性能响应速度:响应时间少于1毫秒,保证了出色的感应重复性。
    - 多功能性:提供了多种工作模式,适用于不同的应用场景。
    - 耐用性强:采用密封坚固的外壳设计,内部电路受到严格保护,适应恶劣的工作环境。

    4. 应用案例和使用建议


    - 对射模式:适合用于长距离或远距离的目标检测,例如生产线上的工件检测。
    - 固定场模式:适用于近距离、宽视野内的目标检测,如物流分拣系统中的物品识别。
    - 反射模式:利用反射板进行距离检测,可用于自动门系统、安全防护等领域。
    - 安装注意事项:确保传感器与反射面之间的角度和距离合适,避免因位置不当导致的误检现象。

    5. 兼容性和支持


    - 兼容性:这些传感器可与市场上常见的其他电子元器件和设备配套使用,适用于多种应用场景。
    - 支持和服务:厂商提供一年的有限保修服务,包括免费维修或更换存在缺陷的产品。用户还可通过电话和技术文档获得技术支持。

    6. 常见问题与解决方案


    - 问题1:传感器指示灯未正常亮起。
    - 解决方案:检查供电电压是否正确;确认线路连接是否松动或断裂;尝试重启传感器。
    - 问题2:传感器出现误报警。
    - 解决方案:检查传感器周围是否有强光干扰,适当调整敏感度设置或更换光源。
    - 问题3:传感器输出信号不稳定。
    - 解决方案:确认线路长度是否过长导致信号衰减;确保接地良好;如有需要,调整传感器的灵敏度电位计。

    7. 总结和推荐


    Miniature self-contained photoelectric sensors in universal housing是一款高性能、多功能且易于使用的光电传感器。其卓越的光学性能、快速响应时间和广泛的适用性使其成为众多工业自动化项目中的理想选择。虽然价格较高,但其可靠性和耐用性使得投资是值得的。强烈推荐给寻求高效、精确距离测量和物体识别解决方案的用户。

QS18VP6DQ8参数

参数
光源 LED
最小工作供电电压 10V
颜色感应 -
波长 -
感应距离 450mm
输出类型 PNP
响应时间 600μs
最大工作供电电压 30V
感应方式 Diffuse
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18VP6DQ8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6DQ8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6DQ8 QS18VP6DQ8数据手册

QS18VP6DQ8封装设计

查看详情并下载
Symbol
Footprint
3D Model
