D10DPFPQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光纤传感器, 塑料光纤, PNP输出
供应商型号: 2170-D10DPFPQ-ND
供应商: Digi-Key
标准整包数: 1

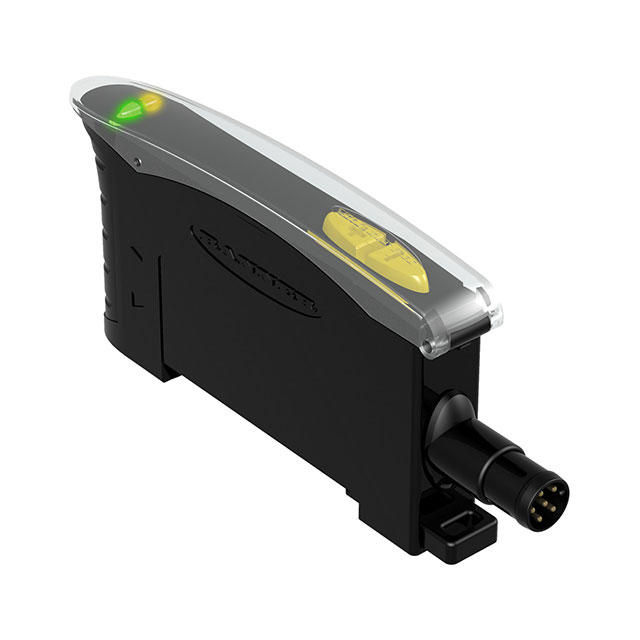

BANNER ENGINEERING 光电传感器 D10DPFPQ

D10DPFPQ概述

    D10 Expert™ – Dual Discrete Outputs

    1. 产品简介


    D10 Expert是一款高级塑料光纤传感器,适用于要求高精度的工业自动化和检测系统。其主要特点包括易用的自动配置选项(包括静态、动态和单点编程)以及手动微调功能,使其能够适应低对比度环境下的高性能传感需求。D10 Expert提供PNP和NPN两种输出方式,具备两种不同颜色的感测光束,可选择不同的电缆长度或集成快速断开连接器。此外,其紧凑的设计使其能够轻松安装到标准35 mm DIN导轨上。

    2. 技术参数


    - 处理器与转换器: 16位微控制器及12位模拟数字转换器
    - 显示屏: 易读取的4位显示用于TEACH模式和信号强度读出
    - 输出方式: 可选PNP或NPN两种离散输出
    - 电源和速度: 四种模式可选:超高速(SHS)、高速(HS)、高功率(HP)、超高速功率(SHP)
    - 最大范围:
    - 红色光束(680 nm): PIT16U到PIT66U分别为20 mm到600 mm
    - 绿色光束(525 nm): PIT16U到PIT66U分别为9 mm到180 mm
    - 供电及响应时间:
    - 超高速(SHS): 响应时间为50 μs
    - 高速(HS): 响应时间为200 μs
    - 高功率(HP): 响应时间为1 ms
    - 超高速功率(SHP): 响应时间为2.5 ms
    - 电缆长度: 2米或9米

    3. 产品特点和优势


    - 易用性: 自动化的配置选项使得设置过程简单快捷。
    - 高性能: 高性能的16位微控制器和12位模拟数字转换器保证了出色的检测效果。
    - 可靠性: 内置的交叉干扰避免电路确保了多个传感器在同一区域内的稳定运行。
    - 兼容性: 可根据需要选择不同的输出方式和感测光束颜色。

    4. 应用案例和使用建议


    D10 Expert适用于各种工业应用,如机器视觉、包装、材料处理和装配线检测等。例如,在需要检测低对比度物体的环境中,可以利用其自动调整敏感度的功能来提高检测准确性。在安装时,建议将传感器安装在合适的高度,以确保最佳视角,并且考虑周围环境因素(如光照条件)可能对检测结果的影响。

    5. 兼容性和支持


    D10 Expert兼容多种电缆长度和输出方式,便于根据具体应用需求进行定制。此外,厂商提供了详细的技术手册和用户支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q: 传感器在TEACH模式下设置完成后,如何返回到RUN模式?
    - A: 在TEACH模式下,传感器会在60秒内自动返回RUN模式;如果需要立即返回,可以通过按住静态(-)按钮2秒取消。
    - Q: 如何设置输出的灵敏度?
    - A: 在RUN模式下,通过点击“+”或“-”按钮调整即可。
    - Q: 如何更改传感器的工作模式(如光/暗操作)?
    - A: 在SETUP模式下,通过点击动态(+)或单脉冲远程线切换选择。

    7. 总结和推荐


    D10 Expert以其强大的性能、多样化的配置选项和易用性,在各类工业自动化和检测系统中展现出显著的应用价值。对于需要高性能、高可靠性的应用场景,D10 Expert是一个值得推荐的选择。无论是在生产线上的材料检测还是机器视觉中的精密测量,它都能提供精准而稳定的检测结果。

D10DPFPQ参数

参数
输出类型 PNP
光源 LED
最大工作供电电压 24V
响应时间 50μs
颜色感应 -
最小工作供电电压 12V
感应方式 -
波长 -
感应距离 -
长*宽*高 68.1mm*10.5mm*35.9mm
包装方式 盒装

D10DPFPQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

D10DPFPQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING D10DPFPQ D10DPFPQ数据手册
