QS30AFQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Background Suppression 50mm~300mm 1ms NPN/PNP 10V 30V LED
供应商型号: 2170-QS30AFQ-ND
供应商: Digi-Key
标准整包数: 1

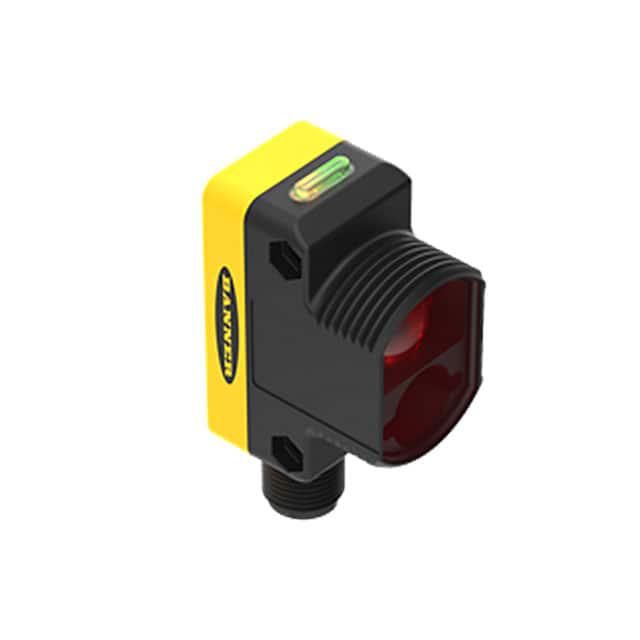

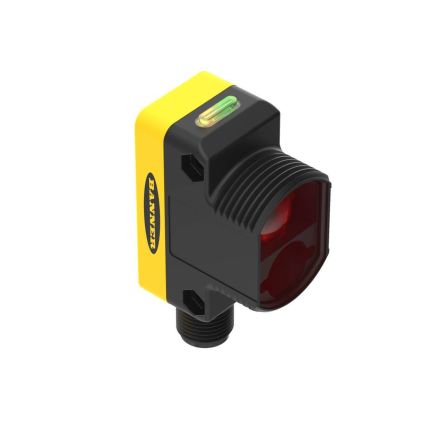

BANNER ENGINEERING 光电传感器 QS30AFQ

QS30AFQ概述

    # WORLD-BEAM® QS30AF 推拉式可调背景抑制传感器技术手册

    1. 产品简介


    WORLD-BEAM® QS30AF是一款采用光学三角测量原理设计的高性能推拉式可调背景抑制传感器。该传感器具备精确的背景抑制和目标检测功能,广泛应用于工业自动化、物流分拣、包装机械及半导体制造等领域。凭借易用性和高可靠性,QS30AF为复杂工业环境提供了经济高效且可靠的传感解决方案。
    主要功能
    - 背景抑制:智能识别目标物与背景表面,过滤掉不必要的反射信号。
    - 灵活配置:通过按钮或远程线调整,支持多种检测模式。
    - 精确控制:提供多种输出模式选择,包括NPN/NPN和OFF延迟。
    应用领域
    - 自动化生产线
    - 物流和仓储管理
    - 半导体和电子制造
    - 包装和食品加工设备

    2. 技术参数


    以下是QS30AF传感器的关键技术规格:
    | 参数 | 值 |

    | 感测距离范围 | 50至300毫米(2至12英寸) |
    | 工作电压 | 10至30V DC |
    | 最大负载电流 | 150毫安 |
    | 输出保护 | 短路保护、过载保护 |
    | 响应时间 | 1毫秒 |
    | 工作温度 | -10°C 至 +55°C |
    | 防护等级 | IP67, NEMA 6 |
    注:此传感器不适用于人员安全防护应用。

    3. 产品特点和优势


    WORLD-BEAM® QS30AF的主要特点如下:
    - Push-button SET调整功能:通过简单按键操作设置背景抑制点或目标检测点。
    - 高度可见的显示屏:内置8段LED显示条形图,便于实时监测传感器状态。
    - 坚固耐用设计:ABS塑料外壳满足IP67标准,适应恶劣工况。
    - 多功能性:支持PNP和NPN两种输出类型,满足多样化需求。
    优势:
    - 灵活性:多种设定方法满足不同应用场景。
    - 可靠性:工业级设计确保长期稳定运行。
    - 易于集成:紧凑尺寸便于安装于有限空间内。

    4. 应用案例和使用建议


    应用案例
    - 在物流输送线上用于检测包裹尺寸和位置。
    - 在半导体晶圆处理系统中区分目标芯片和基底材料。
    使用建议
    - 背景反射问题:避免直接对镜面背景使用;可通过角度调节减少虚假触发。
    - 目标物检测精度:动态设定方法能更准确地平衡检测范围。
    - 初始配置:首次使用时建议结合用户手册完成详细配置以达到最佳效果。

    5. 兼容性和支持


    QS30AF系列传感器兼容广泛的接线方式,包括标准2米电缆、9米电缆或快拆连接器。此外,厂商提供详尽的技术支持文档及在线客服,帮助用户快速解决问题并提升效率。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确区分目标和背景 | 尝试使用动态SET或手动微调检测点位置 |
    | 感测范围超出极限 | 检查供电电压是否符合要求或调整检测参数 |
    | 输出异常持续导通 | 检查线路连接是否有误或重启传感器 |

    7. 总结和推荐


    综合评估
    WORLD-BEAM® QS30AF是一款卓越的背景抑制传感器,集成了先进的光学技术和直观的用户界面。其高精度和稳定性使其成为复杂工业应用的理想选择。尽管价格稍高,但其出色的性能完全值得投资。
    推荐结论
    我们强烈推荐WORLD-BEAM® QS30AF用于需要高精度和可靠性的工业场合。无论是自动化流水线还是高端制造业,这款传感器都表现出色。用户只需按照说明书逐步配置即可迅速投入运行。

QS30AFQ参数

参数
最小工作供电电压 10V
颜色感应 -
感应距离 50mm~300mm
波长 -
输出类型 NPN/PNP
光源 LED
最大工作供电电压 30V
响应时间 1ms
感应方式 Background Suppression
零件状态 在售
包装方式 盒装

QS30AFQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS30AFQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS30AFQ QS30AFQ数据手册

QS30AFQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
