首页  >  产品百科  >  QS18VP6LP

QS18VP6LP

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, PNP输出, 检测范围3.5 m
供应商型号: 4057375
供应商: 海外现货
标准整包数: 1

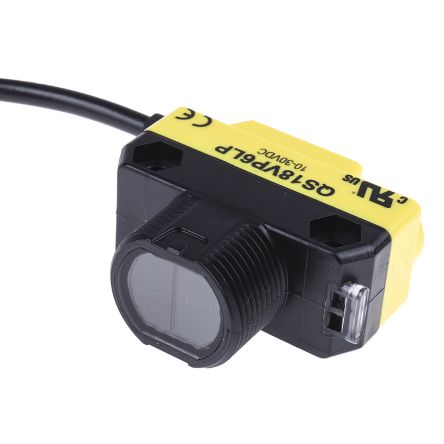

BANNER ENGINEERING 光电传感器 QS18VP6LP

QS18VP6LP概述

    光电传感器技术手册

    1. 产品简介


    本手册介绍的是Turck公司生产的光电传感器,型号为QS18VP6LP。该产品属于反射式光电传感器,具备一个偏振滤光镜。此类传感器广泛应用于自动化控制、物流系统、机械制造等领域,用于物体检测、位置监控等任务。

    2. 技术参数


    该传感器的主要技术参数如下:
    - 检测距离:≤ 3.5米
    - 额定工作电压:DC 10...30V
    - 额定工作电流:≤ 100mA
    - 无负载电流:≤ 32mA
    - 短路保护:是,循环
    - 反极性保护:是
    - 输出功能:常开/常闭,PNP
    - 最大开关频率:≤ 0.8kHz
    - 最大开启延时:≤ 100ms
    - 防护等级:IP67
    - 工作温度范围:-20...+70°C
    - 连接方式:电缆,2米
    - 电缆截面积:4 x 0.8mm²
    - 电源指示灯颜色:绿色
    - 开关状态指示灯颜色:黄色
    - 错误指示灯颜色:绿色闪烁
    - 报警指示灯颜色:黄色闪烁

    3. 产品特点和优势


    - 紧凑型外壳:适合安装空间有限的场合。
    - 方形设计:便于安装和固定。
    - 报警功能:能够实时监测传感器状态并提供报警指示。
    - 全方位可见指示灯:LED 360°可见,方便状态监控。
    - 双功能指示灯:分别指示电源状态、开关状态、错误状态及报警状态。

    4. 应用案例和使用建议


    应用案例:此传感器可以用于自动化生产线上的物体检测,例如,通过检测物料的进出情况来控制流水线的速度。或者,在物流分拣系统中,通过检测包裹的位置来实现精准定位和分类。
    使用建议:
    - 在安装过程中,确保传感器与反射板对准,以保证最佳检测效果。
    - 在安装完成后进行必要的测试,确保传感器能够在指定的距离内准确工作。
    - 当传感器频繁出现误报情况时,考虑更换更高对比度的反射板或使用带有偏振滤光镜的传感器。

    5. 兼容性和支持


    - 与其它元器件的兼容性:该传感器与市场上主流的PLC控制器和工业总线通信协议兼容。
    - 厂商支持:Turck公司提供全面的技术支持和售后服务,包括产品培训、技术咨询、故障诊断等。

    6. 常见问题与解决方案


    - 问题一:传感器频繁出现误报。
    - 解决方案:检查传感器与反射板之间的距离是否合适,是否有强烈光线干扰。
    - 问题二:传感器无法正常工作。
    - 解决方案:确认供电电压是否符合要求,检查接线是否正确,排除电气连接问题。
    - 问题三:指示灯异常。
    - 解决方案:检查电源和接线状态,查看是否有外部电磁干扰影响。

    7. 总结和推荐


    综上所述,QS18VP6LP是一款高性能、可靠性高的光电传感器。它的设计紧凑、功能齐全,适用于多种应用场景。在安装和使用过程中,只需注意基本的注意事项和调试方法,便能充分发挥其功能。因此,我们强烈推荐使用这款产品。

QS18VP6LP参数

参数
颜色感应 -
波长 -
感应方式 Polarized,Retroreflective
最小工作供电电压 10V
输出类型 PNP
光源 红色 LED
响应时间 600μs
最大工作供电电压 30V
感应距离 350cm
应用等级 工业级
包装方式 盒装

QS18VP6LP厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6LP数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6LP QS18VP6LP数据手册

QS18VP6LP封装设计

查看详情并下载
Symbol
Footprint
3D Model
