QS18VP6DBQ8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Diffuse 450mm 600μs PNP 10V 30V LED
供应商型号: 2170-QS18VP6DBQ8-ND
供应商: Digi-Key
标准整包数: 1

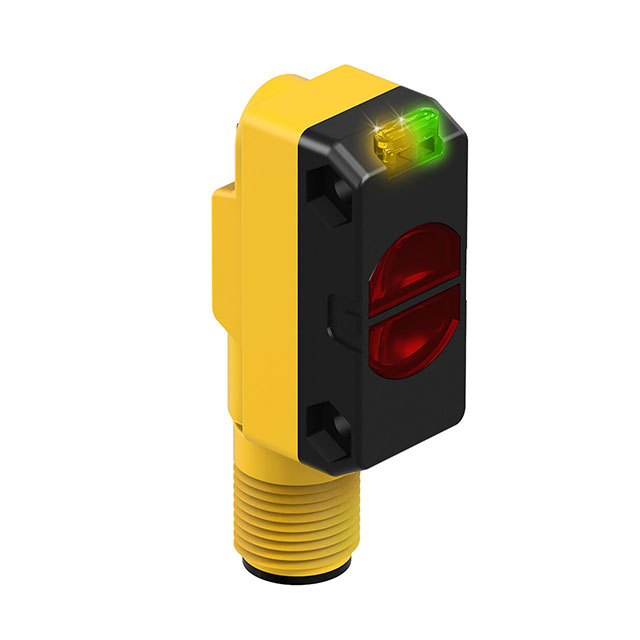

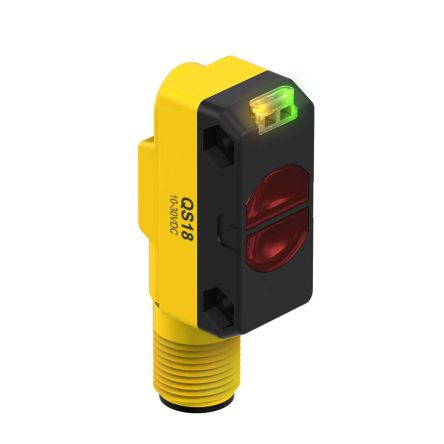

BANNER ENGINEERING 光电传感器 QS18VP6DBQ8

QS18VP6DBQ8概述

    WORLD-BEAM® QS18 系列微型自包含式光电传感器技术手册

    1. 产品简介


    WORLD-BEAM® QS18 系列传感器是专为工业自动化和控制应用设计的微型自包含式光电传感器。该系列产品广泛应用于对空间要求严格的场合,例如物料检测、装配线监控和包装设备等领域。根据型号的不同,QS18 系列提供了多种不同的传感模式(如对射式、漫反射式、集束式等)以适应不同的应用场景。

    2. 技术参数


    - 供电电压:10 V dc 至 30 V dc(最大纹波 10%),负载电流小于 25 mA
    - 光源:
    - 红外光(940 nm):玻璃光纤,对射式和漫反射式
    - 可见红光(660 nm):塑料光纤,反射式,集束式
    - 可见红光(630 nm):固定场式和 DVS 模型
    - 调整:单圈灵敏度(增益)调节电位器
    - 指示灯:顶部两个 LED 指示灯,绿色表示电源开启,琥珀色表示光线感应,闪烁的琥珀色表示边缘增益(1 到 1.5 倍)
    - 重复性:
    - 对射式模式:100 微秒
    - DVS、DL 和 FF 模式:90 微秒
    - 其他模式:150 微秒
    - 输出配置:
    - 固态互补(SPDT):NPN 或 PNP(电流沉降或供给)
    - 额定值:每个输出的最大 100 mA(在 25°C 下)
    - 保护:防止虚假脉冲启动和连续过载或短路
    - 认证:符合 IEC IP67;NEMA 6 标准
    - 振动和机械冲击:满足 MIL-STD-202F、Method 201A 和 IEC 60947-5-2 标准
    - 操作条件:
    - 工作温度范围:-20°C 至 +70°C
    - 最大相对湿度:50°C 下 95%(非冷凝)
    - 尺寸:
    - 总长度:31.0 mm(1.22 英寸)
    - 直径:3.0 mm(0.12 英寸)

    3. 产品特点和优势


    WORLD-BEAM® QS18 系列传感器以其紧凑的设计和多样化的传感模式而著称。它不仅可以在严苛环境下提供稳定可靠的操作,还具有广泛的适用性。其独特的调整功能和多重指示灯使得安装调试更加便捷,能够快速识别设备状态。此外,该系列传感器的高防护等级使其适用于各种工业环境。

    4. 应用案例和使用建议


    WORLD-BEAM® QS18 系列传感器广泛应用于工业自动化生产线上的物料检测、装配线监控和包装设备等领域。例如,在自动化分拣系统中,可以利用其对射式和漫反射式模式进行物品的精确检测。为了确保最佳性能,建议在安装过程中仔细校准传感器的灵敏度,并在复杂环境中定期检查设备状态。

    5. 兼容性和支持


    该系列产品具有多种连接选项,包括标准的 PVC 电缆、M8/Pico 式或 M12/Euro 式快速断开连接器,可以根据具体需求选择合适的型号。制造商提供详细的技术文档和支持服务,用户可以访问 www.bannerengineering.com 获取更多产品支持。

    6. 常见问题与解决方案


    - 问题:传感器无法正常工作。
    - 解决方法:检查供电电压是否符合要求,确保连接正确,重新调整传感器的灵敏度。
    - 问题:设备指示灯异常。
    - 解决方法:确认传感器是否受到干扰或存在物理损坏,如有必要,重新校准或更换传感器。
    - 问题:传感器输出信号不稳定。
    - 解决方法:检查是否有电磁干扰,确保连接稳固并避免外部因素影响。

    7. 总结和推荐


    WORLD-BEAM® QS18 系列传感器凭借其高精度、多样化模式和广泛应用范围,成为工业自动化领域的理想选择。无论是物料检测还是装配线监控,都能胜任。强烈推荐给需要高可靠性传感器的应用场景。

QS18VP6DBQ8参数

参数
最大工作供电电压 30V
光源 LED
响应时间 600μs
感应方式 Diffuse
颜色感应 -
最小工作供电电压 10V
感应距离 450mm
输出类型 PNP
波长 -
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18VP6DBQ8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6DBQ8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6DBQ8 QS18VP6DBQ8数据手册

QS18VP6DBQ8封装设计

查看详情并下载
Symbol
Footprint
3D Model
