QS18EP6DQ8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Diffuse 800mm 600μs PNP 10V 30V 红外 LED
供应商型号: 293796
供应商: 海外现货
标准整包数: 1

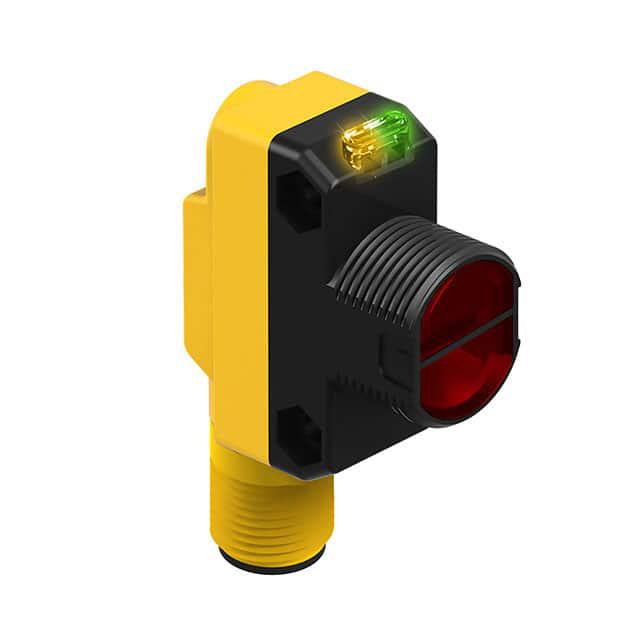

BANNER ENGINEERING 光电传感器 QS18EP6DQ8

QS18EP6DQ8概述

    WORLD-BEAM® QS18E系列传感器技术手册

    1. 产品简介


    WORLD-BEAM® QS18E系列传感器是一系列高性能光电传感器,设计用于紧凑型封装。这些传感器提供两种输出类型(NPN或PNP),并具备多种配置选项,适用于需要精确检测的应用场景。主要功能包括静态和动态教学选项、智能电源控制算法、多种连接选项等。该系列产品广泛应用于自动化生产线、物流分拣系统、包装机械等领域。

    2. 技术参数


    - 供电电压: 10至30V直流电,最大纹波10%,额定电流小于35mA;在高于55°C时为10至24V直流电。
    - 供电保护电路: 反向极性和瞬态电压保护。
    - 输出配置: 可选光控或暗控模式,支持30ms输出关闭延迟。
    - 输出电流: 最大100mA,关断状态漏电流小于50µA(30V直流电)。
    - 饱和电压: 小于1.5V(100mA),30英尺电缆型号为1.7V。
    - 输出保护电路: 防止上电瞬态脉冲、连续过载或短路保护。
    - 响应时间: 600µs(开/关)。
    - 重复性: 75µs。
    - 结构: ABS外壳,PMMA透镜。
    - 连接方式: PVC护套4芯2米或9米电缆,或者4针Euro或4针Pico式快速断开(QD)连接,可选150毫米延长线。
    - 工作温度范围: -20°C至+70°C(-4°F至+158°F)。
    - 相对湿度: 在+50°C时最大95%(非冷凝)。

    3. 产品特点和优势


    - 易于使用的专家级教学选项: 提供多种静态和动态教学选项,支持窗口设置、光照设置和暗设等。
    - 智能电源控制算法: 适用于低对比度应用,以最大化性能。
    - 灵活的配置选项: 支持多种传感器安装和连接方式,方便集成到不同的系统中。
    - 高精度输出响应: 输出响应时间小于1毫秒,确保高重复性。
    - 耐用设计: ABS外壳,符合IEC IP67和NEMA 6标准,适用于恶劣环境。

    4. 应用案例和使用建议


    - 应用案例: 适用于物料输送线上的物体检测,例如在食品包装流水线上检测包装袋的存在。在物流系统中,可用于检测包裹的存在。
    - 使用建议: 根据具体应用需求选择合适的型号,如需要长距离检测,可以选择带有光纤延长线的型号。在复杂环境下,可以利用多种配置选项进行定制化安装。

    5. 兼容性和支持


    - 兼容性: 具有多样的连接选项,如PVC电缆、Euro或Pico式快速断开连接,易于与其他设备集成。
    - 支持: 厂商提供详细的技术文档和在线支持服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题: 输出不正常。
    - 解决方案: 检查供电电压是否在规定范围内,确认连接正确。
    - 问题: 红色LED闪烁。
    - 解决方案: 进行静态教学,重新设定阈值。
    - 问题: 传感器无法响应推按钮操作。
    - 解决方案: 执行推按钮使能程序,确保推按钮正常工作。

    7. 总结和推荐



    总结

    :
    WORLD-BEAM® QS18E系列传感器凭借其出色的性能、灵活的配置选项和高可靠性,成为众多自动化设备的理想选择。其智能电源控制算法和易于使用的教学选项,使其在复杂应用场景中表现出色。
    推荐:
    强烈推荐使用WORLD-BEAM® QS18E系列传感器。它不仅能满足大部分工业应用的需求,而且在设计和性能上具有显著的优势,值得信赖。

QS18EP6DQ8参数

参数
输出类型 PNP
颜色感应 -
感应方式 Diffuse
光源 红外 LED
波长 -
最大工作供电电压 30V
感应距离 800mm
响应时间 600μs
最小工作供电电压 10V
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18EP6DQ8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18EP6DQ8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18EP6DQ8 QS18EP6DQ8数据手册

QS18EP6DQ8封装设计

查看详情并下载
Symbol
Footprint
3D Model
