Q12RB6R

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 200cm NPN/PNP 10V 30V(DC)
供应商型号: 778-Q12RB6R
供应商: Mouser
标准整包数: 1

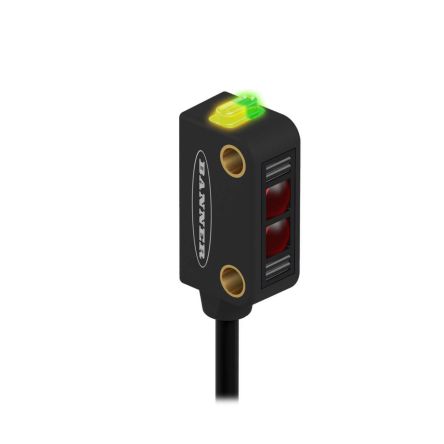

BANNER ENGINEERING 光电传感器 Q12RB6R

Q12RB6R概述

    Q12 Series Sensor 技术手册概述

    1. 产品简介


    Q12系列传感器是微型自包含光电传感器,采用通用外壳设计。其光源为可见红光(640纳米),可提供四种不同的输出配置。这些传感器适用于多种工业自动化应用,如包装线、材料处理系统和自动化生产线。

    2. 技术参数


    - 电源电压和电流:10至30伏直流电,最大电流20毫安。
    - 发光波长:640纳米可见红光。
    - 保护电路:反极性保护及瞬态电压保护。
    - 感应范围:
    - 对射模式:2米(6.5英尺)
    - 极化反射模式:1米(40英寸)
    - 反射模式:1.5米(59英寸)
    - 固定场FF15模式:15毫米(0.6英寸)截止,10毫米(0.4英寸)焦点
    - 固定场FF30模式:30毫米(1.2英寸)截止,16毫米(0.63英寸)焦点
    - 固定场FF50模式:50毫米(2英寸)截止,16毫米(0.63英寸)焦点
    - 重复性:125微秒
    - 开关频率:
    - 对射模式:385赫兹
    - LP/LV模式:715赫兹
    - FF模式:590赫兹
    - 响应时间:
    - 对射模式:1.3毫秒ON;900微秒OFF
    - LP/LV模式:700微秒ON/OFF
    - FF模式:850微秒ON/OFF
    - 额定输出:
    - 离态漏电流:NPN为200微安,PNP为10微安
    - 导通态饱和电压:NPN为2伏特(50毫安时),PNP为2伏特(50毫安时)

    3. 产品特点和优势


    - 紧凑设计:传感器尺寸仅为8毫米(0.31英寸),几乎可以安装在任何位置。
    - 高可靠性:先进的ASIC技术使其能够抵抗光学和电气噪声源。
    - 双重输出:标准的4线模型具有一个电流源输出(PNP)和一个电流吸收输出(NPN)。Q3型号则可以选择单输出(PNP或NPN)。
    - 交叉干扰避免:电路设计用于多传感器应用,以避免相互干扰。
    - 状态指示灯:LED状态指示灯显示电源状态、输出过载、信号接收和边缘信号。

    4. 应用案例和使用建议


    Q12系列传感器广泛应用于工业自动化领域,例如:
    - 包装线上的物体检测
    - 物料搬运系统的存在/缺失检测
    - 生产线上的零部件定位
    使用建议:
    - 在恶劣环境下,考虑使用保护套来延长使用寿命。
    - 选择适当的电缆长度以适应不同的安装需求。
    - 为确保最佳性能,在安装时注意传感器与被测对象之间的距离和角度。

    5. 兼容性和支持


    - 兼容性:Q12系列传感器可以与市场上常见的M8和M12接头相兼容。
    - 技术支持:用户可以通过访问www.bannerengineering.com获取更多产品支持信息。

    6. 常见问题与解决方案


    - 问题:传感器无法正常工作。
    - 解决方案:检查电源连接是否正确,确认传感器接收到的信号强度是否足够。
    - 问题:输出过载。
    - 解决方案:检查负载连接是否正确,确保负载不超过传感器的最大额定值。
    - 问题:输出响应时间过长。
    - 解决方案:检查传感器的工作环境是否存在过多的电气噪声,必要时使用屏蔽电缆。

    7. 总结和推荐


    Q12系列传感器凭借其紧凑的设计、高可靠性和多功能性,在工业自动化应用中表现出色。其强大的抗干扰能力和灵活的输出配置使其成为众多应用的理想选择。如果您需要一个高性能、高可靠性的光电传感器,我们强烈推荐Q12系列传感器。

Q12RB6R参数

参数
最小工作供电电压 10V
响应时间 -
感应方式 -
输出类型 NPN/PNP
感应距离 200cm
最大工作供电电压 30V(DC)
光源 -
波长 -
颜色感应 -
应用等级 工业级

Q12RB6R厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q12RB6R数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q12RB6R Q12RB6R数据手册

Q12RB6R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 91.3 ¥ 757.458
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 757.45
