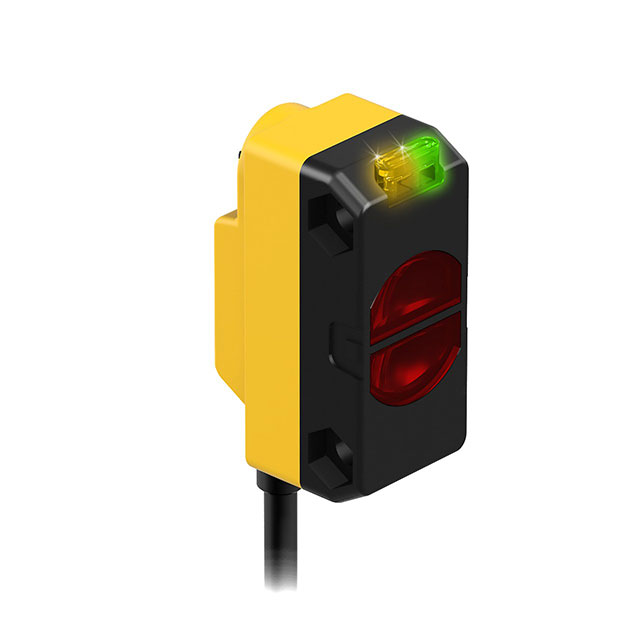

QS18VN6DB

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Diffuse 450mm 600μs NPN 10V 30V LED
供应商型号: 2170-QS18VN6DB-ND
供应商: Digi-Key
标准整包数: 1

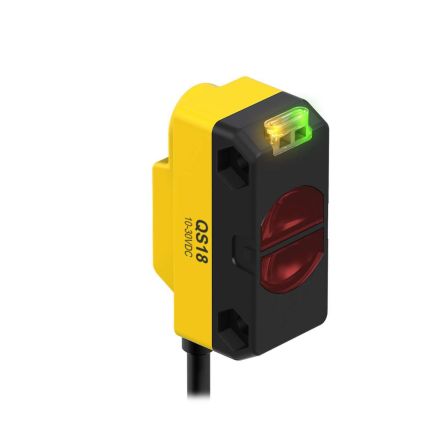

BANNER ENGINEERING 光电传感器 QS18VN6DB

QS18VN6DB概述

    WORLD-BEAM® QS18 系列微型自含式光电传感器

    产品简介


    WORLD-BEAM® QS18 系列传感器是一款微型自含式光电传感器,采用通用安装方式。该系列传感器包含多种型号,适用于对射、偏振反射、非偏振反射、会聚光束、扩散、双歧反射等多种检测模式。传感器具备良好的环境适应能力,广泛应用于自动化生产线、机械控制、工厂自动化等领域。

    技术参数


    - 供电电压: 10 V DC 至 30 V DC(最大纹波 10%),电流小于 25 mA(不包括负载)
    - 光源:
    - 红外光:940 nm(对射和扩散模式)
    - 可见红光:660 nm(塑料光纤、反光板反射、会聚光束模式)
    - 可见红光:630 nm(固定场和 DVS 模式)
    - 调整: 单圈敏感度调节电位计
    - 指示灯: 顶部两个 LED 指示灯(绿色:电源;琥珀色:光线感应;琥珀色闪烁:边缘增益)
    - 重复性:
    - 对射模式:100 微秒
    - DVS、DL 和 FF 模式:90 微秒
    - 其他所有模式:150 微秒
    - 输出配置: 固态互补(SPDT),PNP 或 NPN 输出(电流吸入或流出),每个输出最大 100 mA(25°C)
    - 认证: 需要过流保护,需符合 IEC IP67 和 NEMA 6 标准
    - 操作条件:
    - 温度范围:-20°C 到 +70°C(-4°F 到 +158°F)
    - 相对湿度:最高 95%(+50°C 非凝结)

    产品特点和优势


    WORLD-BEAM® QS18 系列传感器具有以下显著特点和优势:
    - 多功能检测模式: 支持多种检测模式,适应不同的应用场景。
    - 高可靠性: 防护等级 IEC IP67 和 NEMA 6,确保传感器在恶劣环境下的稳定运行。
    - 快速响应: 优异的重复性和快速响应时间,适合高速自动化生产线。
    - 灵活的安装方式: 提供多种电缆和连接器选项,方便不同场合的安装。

    应用案例和使用建议


    WORLD-BEAM® QS18 系列传感器常用于各种自动化设备和生产线,如材料检测、装配线监控、质量控制等。例如,在自动分拣机上,它可以用来检测物料的位置和状态。在使用时,需要注意传感器的灵敏度设置,以避免误报或漏报现象。建议定期检查传感器的工作状态,确保其在最佳条件下运行。

    兼容性和支持


    该系列传感器与其他电子元件和设备具有良好的兼容性,可以与多种 PLC 和控制系统配合使用。厂商提供全面的技术支持,包括在线资源、技术文档和售后服务。用户可以通过访问 Banner Engineering 的官方网站获取更多信息和支持。

    常见问题与解决方案


    - Q: 传感器误报如何处理?
    - A: 检查传感器的灵敏度设置,适当降低灵敏度值。
    - Q: 传感器不能正常工作怎么办?
    - A: 确保供电电压正确,检查连接线路是否有松动或损坏。
    - Q: 如何更换传感器电缆?
    - A: 根据传感器型号选择合适的电缆,并按照制造商的指南进行更换。

    总结和推荐


    WORLD-BEAM® QS18 系列传感器凭借其多功能性、高可靠性和广泛的适用性,在工业自动化领域表现出色。其多种检测模式和良好的环境适应能力使其成为众多应用场景的理想选择。强烈推荐此款传感器用于需要高性能光电检测的应用场合。

QS18VN6DB参数

参数
颜色感应 -
感应距离 450mm
光源 LED
输出类型 NPN
波长 -
响应时间 600μs
最小工作供电电压 10V
感应方式 Diffuse
最大工作供电电压 30V
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18VN6DB厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VN6DB数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VN6DB QS18VN6DB数据手册
