QS18VN6LVQ8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, NPN输出, 检测范围6.5 m
供应商型号: 778-QS18VN6LVQ8
供应商: Mouser
标准整包数: 1

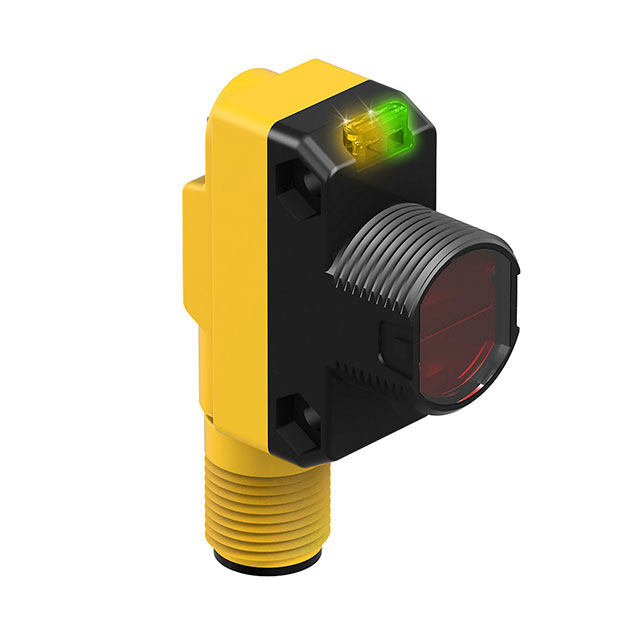

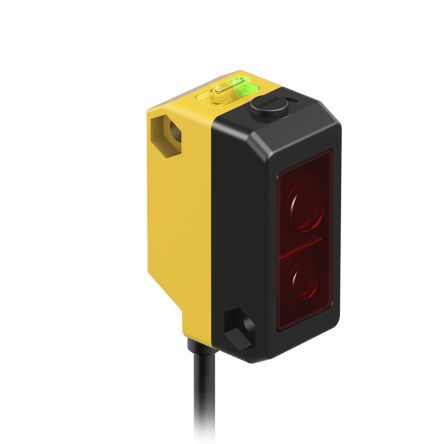

BANNER ENGINEERING 光电传感器 QS18VN6LVQ8

QS18VN6LVQ8概述

    WORLD-BEAM® QS18 系列传感器技术手册

    产品简介


    WORLD-BEAM® QS18 系列传感器是一系列微型自含式光电传感器,设计用于满足各种工业和自动化应用的需求。这些传感器以其紧凑的尺寸和出色的光学性能著称,适用于需要高精度检测的应用场景。产品种类丰富,包括对射模式、反射模式、漫反射模式和固定场模式等多种型号,能够适应不同的工作环境和检测需求。

    技术参数


    - 供电电压:10 V 至 30 V 直流电,最大纹波 10%,工作电流小于 25 毫安(不包括负载)。
    - 光源:玻璃光纤、对射和漫反射模式为红外线(940 纳米),塑料光纤、反射和汇聚模式为可见红光(660 纳米),固定场模式为可见红光(630 纳米)。
    - 调整设置:玻璃光纤、塑料光纤、汇聚、漫反射和反射模式的单转灵敏度(增益)调节电位器。
    - 指示灯:顶部有两个 LED 指示灯,绿色常亮表示电源开启,琥珀色常亮表示光线被检测到,琥珀色闪烁表示增益处于临界状态(1 到 1.5 倍的增益)。
    - 输出配置:固态互补输出(SPDT),可选 NPN 或 PNP 类型,最大每输出 100 毫安。
    - 重复性:对射模式下 100 微秒,DL 和 FF 模式下 90 微秒,其余模式下 150 微秒。
    - 防护等级:符合 IEC IP67 和 NEMA 6 标准。
    - 工作温度范围:-20°C 至 +70°C(-4°F 至 +158°F),湿度高达 95%(非冷凝)。
    - 外形尺寸:多种型号尺寸可供选择,最大长度为 35.0 毫米(1.38 英寸),最大直径为 15.0 毫米(0.59 英寸)。

    产品特点和优势


    WORLD-BEAM® QS18 系列传感器具有以下显著特点和优势:
    - 紧凑设计:易于安装和集成,几乎可以适应任何安装情况。
    - 卓越性能:光学性能出色,与更大尺寸的“MINI-style”或筒形传感器相当。
    - 多样化的输出选项:提供 NPN 和 PNP 输出选择,适用于不同电路配置。
    - 快速响应时间:输出响应时间小于 1 毫秒,确保出色的感应重复性。
    - 坚固耐用:密封外壳和保护电路设计,适合恶劣的工作环境。
    - 可视状态指示:明亮的 LED 状态指示灯可以从 360° 视角观察,便于故障诊断。

    应用案例和使用建议


    WORLD-BEAM® QS18 系列传感器广泛应用于制造业、物流业和包装行业。例如,在自动化生产线中,对射模式可用于检测物体的位置和状态;在仓储系统中,漫反射模式可以帮助识别货物的存在和位置。为了最大化传感器的性能,建议根据具体应用选择合适的检测模式,并确保传感器与目标物之间的距离和角度适当。

    兼容性和支持


    该系列产品支持多种电缆长度和连接方式,包括 2 米、9 米的 PVC 电缆,以及 4 针 M12/Euro-style 和 M8/Pico-style 快速断开接头。此外,厂商提供详尽的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题:传感器无法正常工作。
    - 解决方案:检查供电电压是否在 10 V 至 30 V 范围内,确认接线正确无误。
    - 问题:传感器输出信号不稳定。
    - 解决方案:调整灵敏度电位器以优化增益设置,确保传感器与目标物之间的距离合适。
    - 问题:传感器频繁误触发。
    - 解决方案:检查周围是否有干扰光源,必要时增加遮光板或调整安装位置。

    总结和推荐


    WORLD-BEAM® QS18 系列传感器凭借其紧凑的设计、卓越的性能和广泛的适用性,在工业自动化领域表现出色。其坚固的结构和多样的输出选项使其成为各种复杂应用场景的理想选择。总体而言,这是一款值得推荐的产品,尤其适用于需要高性能和可靠性的场合。无论是制造业、物流业还是其他自动化领域,WORLD-BEAM® QS18 系列传感器都能提供卓越的支持和服务。

QS18VN6LVQ8参数

参数
波长 -
感应距离 650cm
光源 红色 LED
感应方式 NonPolarized,Retroreflective
颜色感应 -
响应时间 600μs
最大工作供电电压 30V
最小工作供电电压 10V
输出类型 NPN
应用等级 工业级
包装方式 盒装

QS18VN6LVQ8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VN6LVQ8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VN6LVQ8 QS18VN6LVQ8数据手册

QS18VN6LVQ8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 98.28 ¥ 830.466
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 830.46
