Q40SP6LPQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q40系列, PNP输出, 检测范围6 m
供应商型号: 2170-Q40SP6LPQ-ND
供应商: Digi-Key
标准整包数: 1

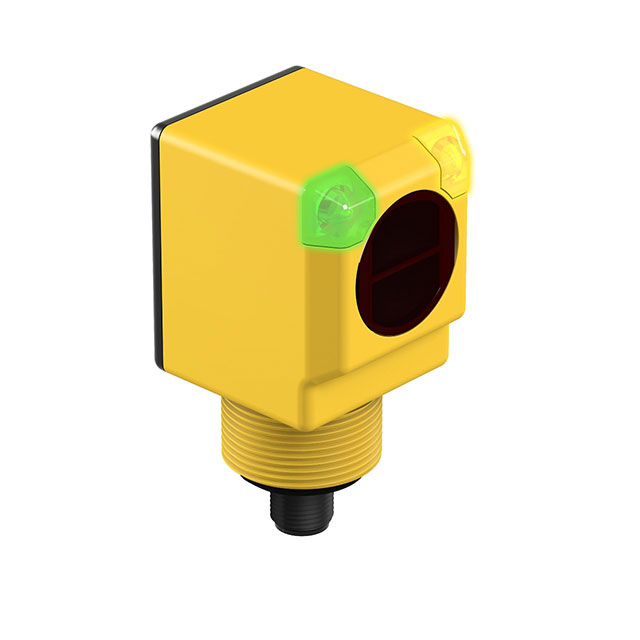

BANNER ENGINEERING 光电传感器 Q40SP6LPQ

Q40SP6LPQ概述


    产品简介


    产品类型:
    Q40系列传感器是自含式直流供电的光电传感器,分为对射式、偏振反射式和固定场式三种型号。这些传感器以其高精度检测能力和广泛的适用性而闻名。
    主要功能:
    - 高灵敏度检测低反射率物体
    - 稳定的重复性
    - 广泛的工作温度范围
    应用领域:
    广泛应用于自动化生产线、物料搬运系统、包装机械等领域,用于位置检测、物料计数等场合。

    技术参数


    | 参数类别 | 具体参数 |

    | 工作电压 | 10至30V DC(最大10%纹波) |
    | 电流 | 发射器:25mA;接收器:20mA;偏振反射式:30mA;固定场式:35mA |
    | 重复性 | 对射模式:375μs;反射和固定场模式:750μs |
    | 输出配置 | SPDT固态直流开关(NPN或PNP可选) |
    | 输出评级 | 最大输出电流150mA |
    | 工作条件 | 温度:-40°C至+70°C;湿度:最多90%(非凝结) |
    | 保护电路 | 反向极性和瞬态电压保护 |
    | 振动与冲击 | 符合Mil. Std. 202F标准 |

    产品特点和优势


    Q40系列传感器具有以下特点和优势:
    - 高精度检测: 高达375μs的重复性确保了稳定的检测结果。
    - 宽广的应用范围: 适用于多种复杂工业环境,如高低温、振动、冲击等。
    - 快速响应: 确保及时响应,提升生产效率。
    - 多种安装方式: 通过电缆连接或Euro-style快断连接,方便安装。

    应用案例和使用建议


    应用场景:
    Q40传感器可以应用于自动化生产线上的零件检测、物料计数以及安全门监控等。
    使用建议:
    - 背景反射: 避免镜面背景,使用漫反射表面以避免误触发。
    - 目标定位: 确保目标位于有效感应区域内,根据最大增益距离调整传感器位置。
    - 传感器调整: 当目标超出截止距离时,可通过旋转传感器或将目标重新定位来解决问题。

    兼容性和支持


    兼容性:
    Q40系列传感器支持多种接线方式,包括2m和9m电缆以及4针Euro-style快断连接,便于集成到不同系统中。
    支持和服务:
    厂商提供一年有限保修服务,涵盖材料和工艺缺陷。用户手册提供了详细的安装指南和技术支持。

    常见问题与解决方案


    1. 绿色LED闪烁:
    - 问题: 输出过载。
    - 解决办法: 检查负载是否超过额定值。
    2. 黄色LED闪烁:
    - 问题: 增益偏低。
    - 解决办法: 调整传感器与目标的距离,或更换为更灵敏的型号。
    3. 误触发:
    - 问题: 目标或背景反射异常。
    - 解决办法: 调整背景反射,或重新定位传感器以优化感应轴方向。

    总结和推荐


    综合评估:
    Q40系列传感器具备高精度、稳定性和广泛应用范围,特别适合于自动化生产线和物料搬运系统中。其可靠的设计和简便的安装方式使其成为理想的选择。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐使用Q40系列传感器。

Q40SP6LPQ参数

参数
感应距离 600cm
波长 -
输出类型 PNP
感应方式 Through-Beam
最小工作供电电压 10V
最大工作供电电压 30V
颜色感应 -
光源 LED
响应时间 3ms
应用等级 工业级
零件状态 在售
包装方式 盒装

Q40SP6LPQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q40SP6LPQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q40SP6LPQ Q40SP6LPQ数据手册

Q40SP6LPQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
