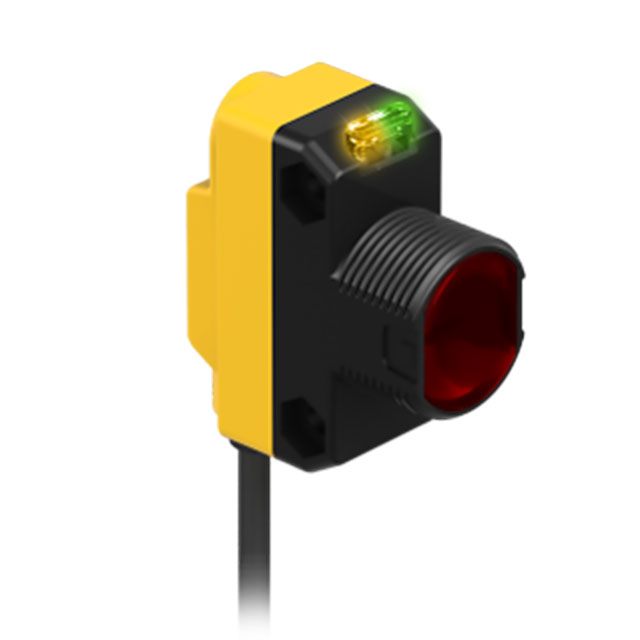

QS186EQ5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Through-Beam 20m NPN/PNP 10V 30V LED
供应商型号: 2170-QS186EQ5-ND
供应商: Digi-Key
标准整包数: 1

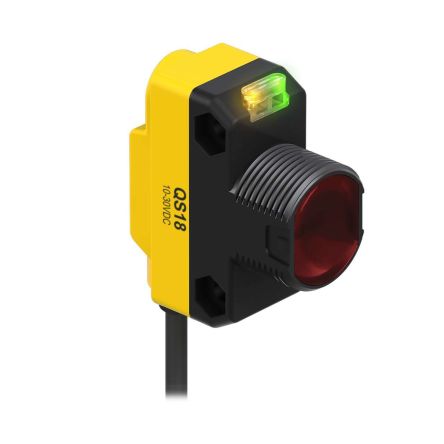

BANNER ENGINEERING 光电传感器 QS186EQ5

QS186EQ5概述


    产品简介


    产品类型: Miniature Self-Contained Photoelectric Sensors
    主要功能: 用于检测光线信号,具备高精度的光学性能和稳定的输出响应。
    应用领域: 广泛应用于自动化控制、工业制造、物流分拣、安全监控等领域。

    技术参数


    - 供电电压: 10 V dc至30 V dc(最大纹波10%),负载除外
    - 光源: 红外线(940 nm)、可见红光(660 nm、630 nm)
    - 调整: 单圈敏感度(增益)调节电位器
    - 指示灯: 顶部两个LED指示灯,绿灯表示电源接通,黄灯表示光信号被检测到,黄灯闪烁表示过度增益(1至1.5倍)
    - 重复性:
    - 对射模式:100微秒
    - DVS、DL和FF模式:90微秒
    - 其他所有模式:150微秒
    - 输出配置: 固态互补(SPDT),NPN或PNP(电流吸入或供给)
    - 额定值:每个输出最大100 mA(25°C时)
    - 饱和电压:在10 mA时小于1 V,在100 mA时小于1.5 V
    - 响应时间:
    - 对射模式:750微秒ON,375微秒OFF
    - DVS、FF和DL模式:850微秒ON/OFF
    - 其他所有模式:600微秒ON/OFF
    - 上电后100毫秒延迟,期间输出不导通
    - 认证: 符合IEC IP67和NEMA 6标准
    - 环境条件: 工作温度范围为-20°C至70°C(-4°F至158°F),相对湿度最大为95%(50°C时非凝结)
    - 机械冲击和振动: 符合MIL-STD-202F标准(振动:10 Hz至60 Hz,双振幅0.06英寸,最大加速度10G),符合IEC 60947-5-2标准(冲击:30G,11毫秒持续时间)

    产品特点和优势


    - 小巧灵活: 适用于各种安装情况,甚至可以进行二次安装,适合紧凑空间的应用。
    - 卓越的光学性能: 表现媲美更大尺寸的传感器,具备出色的检测精度。
    - 多功能配置: 可根据需求选择不同的输出模式,如对射模式、反射模式、扩散模式等。
    - 高效输出: 输出响应速度快,反应时间低至不到1毫秒。
    - 防护性能: 封闭式坚固外壳,有效保护内部电路免受灰尘和湿气侵袭。

    应用案例和使用建议


    应用案例: 一个典型的自动化装配线中使用该传感器用于检测物体的存在与否,提高生产线的效率和可靠性。
    使用建议:
    - 选择合适的电缆长度: 根据实际安装距离,选择适当的电缆长度,减少因电缆过长而引起的信号衰减。
    - 精确调节敏感度: 使用单圈敏感度调节电位器来适应不同的检测环境,以达到最佳检测效果。
    - 注意维护: 定期检查光纤切割端口的清洁度,避免污染影响信号传输。

    兼容性和支持


    - 兼容性: 该传感器提供多种连接选项,包括4针M8/Pico式或M12/Euro式快速断开接头,兼容不同类型的电缆。
    - 支持: 厂商提供了详细的使用指南和技术支持,有助于客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: LED指示灯不亮。
    - 解决方案: 检查供电电压是否在规定范围内,确认连接是否正确。
    2. 问题: 传感器输出不稳定。
    - 解决方案: 调整敏感度调节电位器,使其处于合适的工作范围。
    3. 问题: 无法实现远程控制。
    - 解决方案: 检查接线是否正确,确保接头接触良好。

    总结和推荐


    优点:
    - 体积小,适合各种安装场合。
    - 高精度和可靠的检测性能。
    - 多种模式可选,满足不同的应用需求。
    结论: 这款Miniature Self-Contained Photoelectric Sensor凭借其高性能、多功能和易于安装的特点,非常适合于各种工业应用。推荐给需要高精度检测的客户使用。

QS186EQ5参数

参数
响应时间 -
输出类型 NPN/PNP
颜色感应 -
波长 -
感应距离 20m
光源 LED
感应方式 Through-Beam
最大工作供电电压 30V
最小工作供电电压 10V
应用等级 工业级
零件状态 在售
包装方式 盒装

QS186EQ5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS186EQ5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS186EQ5 QS186EQ5数据手册

QS186EQ5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 74.52 ¥ 629.694
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 629.69
直接购买
加入购物车
