QS30LP

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 800cm Bipolar NPN/PNP
供应商型号: 2170-QS30LP-ND
供应商: Digi-Key
标准整包数: 1

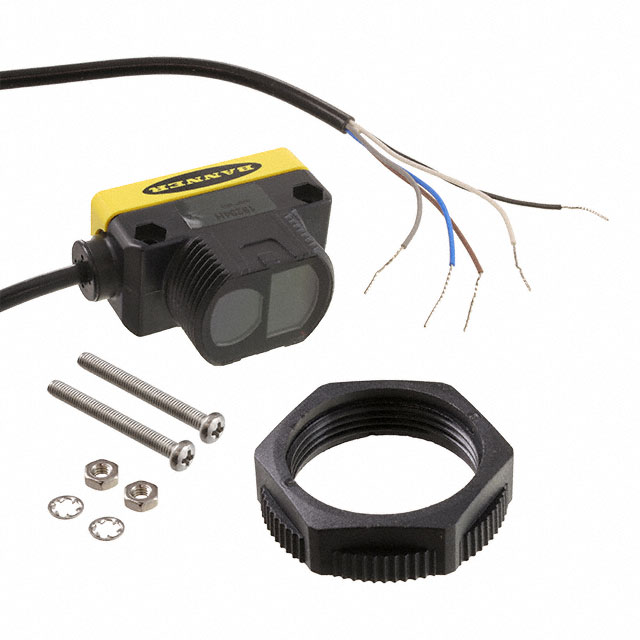

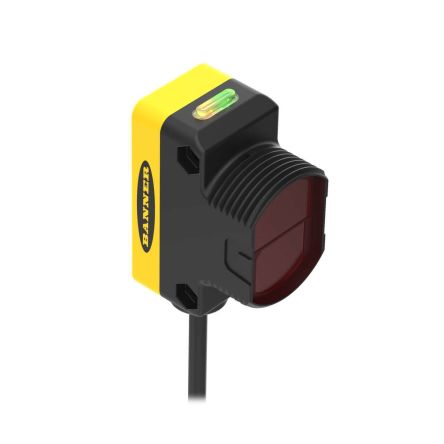

BANNER ENGINEERING 光电传感器 QS30LP

QS30LP概述

    QS30 Standard Series Sensor (DC Voltage) 产品手册

    1. 产品简介


    QS30 Standard Series传感器是一款紧凑型、自含式的光电传感器,适用于多种工业应用场景。该系列传感器采用先进的全集成式设计,提供卓越的长距离光学性能。传感器安装方便,可选择通过标准的30mm螺纹孔或侧面安装孔进行固定。支持10 V DC至30 V DC供电电压,并配备双极离散输出(NPN和PNP),可根据具体需求选择亮操作或暗操作模式。

    2. 技术参数


    - 供电电压:10 V DC至30 V DC(最大纹波10%)
    - 电流消耗:小于40 mA(不含负载)
    - 输出响应:反射模式下5毫秒开/关;其他模式下2毫秒
    - 重复性:反射模式下不适用;其他模式下500微秒
    - 切断点公差:仅固定场模式下±5%的标称切断距离
    - 防护等级:IEC IP67;NEMA 6
    - 工作温度范围:-20°C至+70°C(-4°F至+158°F)
    - 湿度:在+50°C下最高95%,非凝结状态
    - 震动和机械冲击:符合MIL-STD-202F, Method 201A 和 IEC 60947-5-2标准

    3. 产品特点和优势


    - 高度可靠:采用先进的光探测技术和高性能光学组件,确保长距离、高精度检测。
    - 灵活安装:提供螺纹孔或侧面安装孔两种安装方式,便于在不同环境下快速安装。
    - 易用性强:内置LED指示灯,易于识别传感器状态及工作情况。
    - 调节简便:具有光感灵敏度调整电位计,便于用户根据需要调整感应范围。
    - 安全性高:传感器不适合用于人身保护应用,符合安全标准,确保使用安全。

    4. 应用案例和使用建议


    - 典型应用:广泛应用于自动化生产线、物流分拣系统、包装机等领域。
    - 使用建议:
    - 对于QS30LV型号,建议目标物体与传感器之间的最小距离为0.5米,以获得最佳检测可靠性。
    - 使用哑光或漫反射背景,避免镜面反射引起的误触发现象。
    - 在背景对象超出预设检测区域时,通过旋转传感器90度来减少误触发概率。

    5. 兼容性和支持


    - 兼容性:支持5针M12快速断开连接器,易于与其他设备进行接口连接。
    - 技术支持:由厂商提供标准的技术支持和服务,包括产品保修期一年内免费维修或更换。

    6. 常见问题与解决方案


    - 问题1:传感器无响应
    - 解决方案:检查电源连接是否正确,确保供电电压符合要求。
    - 问题2:误触发频繁
    - 解决方案:确认背景表面材质非镜面,尽量远离传感器的远端检测区。
    - 问题3:输出信号不稳定
    - 解决方案:调节传感器的光感灵敏度电位计,以适应不同的反射率目标物。

    7. 总结和推荐


    QS30 Standard Series传感器凭借其卓越的性能、可靠的稳定性和灵活的应用方式,在众多工业应用场景中表现出色。它具备广泛的适用性,适合在各种工业环境中部署。虽然存在一定的限制(例如不能用于人身保护),但总体来说,这款传感器是值得推荐的产品,特别是在自动化和物流行业。

QS30LP参数

参数
感应方式 -
最小工作供电电压 -
波长 -
光源 -
响应时间 -
感应距离 800cm
输出类型 Bipolar NPN/PNP
颜色感应 -
最大工作供电电压 -
包装方式 盒装

QS30LP厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS30LP数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS30LP QS30LP数据手册

QS30LP封装设计

查看详情并下载
Symbol
Footprint
3D Model
