QS18VN6FF100

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, NPN输出, 检测范围100 mm
供应商型号: 8479182
供应商: 欧时
标准整包数: 1

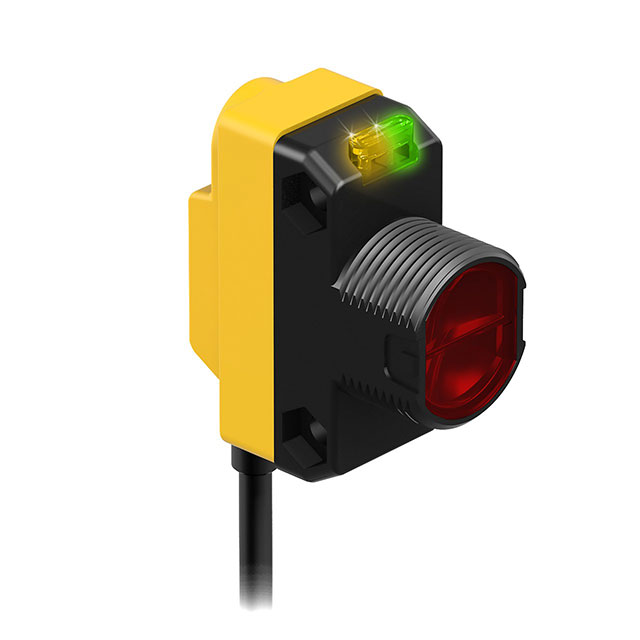

BANNER ENGINEERING 光电传感器 QS18VN6FF100

QS18VN6FF100概述

    WORLD-BEAM® QS18 系列传感器产品介绍



    1. 产品简介



    WORLD-BEAM® QS18 系列传感器是市场上非常受欢迎的微型自含式光电传感器,具有通用的安装外壳。这些传感器因其出色的光学性能和卓越的可靠性而受到广泛认可,非常适合各种工业自动化和检测应用。无论是新安装还是现有系统的升级,QS18系列传感器都能够轻松适应多种安装情况。


    2. 技术参数



    - 操作电压: 10 V dc 至 30 V dc(10% 最大纹波),小于 25 mA,不包括负载
    - 光源:
    - 玻璃光纤、对射模式和漫反射模式模型:红外光,940 nm
    - 塑料光纤、反射和汇聚模式模型:可见红光,660 nm
    - 固定场和 DVS 模型:可见红光,630 nm
    - 调整:
    - 玻璃光纤、塑料光纤、汇聚、漫反射和反射模式模型(仅限):单圈灵敏度(增益)电位计
    - 指示器: 顶部两个LED指示灯
    - 绿色:电源开启
    - 橙色:光线感应
    - 橙色闪烁:过度增益(1到1.5倍)
    - 重复性:
    - 对射模式:100微秒
    - DVS、DL 和 FF 模式:90微秒
    - 其他所有模式:150微秒
    - 输出配置: 固态互补(SPDT):NPN 或 PNP(电流灌注或灌出),取决于型号
    - 额定值:每个输出最大 100 mA,25°C 下
    - DVS、DL 和 FF 模式:ON状态饱和电压,小于 1.5 V,10 mA;小于 3 V,100 mA
    - 所有其他模式:ON状态饱和电压,小于 1 V,10 mA;小于 1.5 V,100 mA
    - 保护措施:防止启动时的虚假脉冲、持续过载或短路输出
    - 输出响应:
    - 对射模式:750 微秒 ON;375 微秒 OFF
    - DVS、FF 和 DL 模式:850 微秒 ON/OFF
    - 所有其他模式:600 微秒 ON/OFF
    - 供电时间延迟: 100 毫秒,启动时输出不导通
    - 认证:
    - 过电流保护要求
    - 电气连接必须由具备资质的人员根据当地和国家电气法规进行
    - 过电流保护必须通过外部保险丝或电流限制、二级电源供应提供
    - 构造:
    - ABS机箱
    - 包括 3 毫米安装硬件
    - 接口:
    - 2 米(6.5 英尺)4 芯 PVC 电缆;9 米(30 英尺)4 芯 PVC 电缆;4 针 M8/Pico-Style 或 M12/Euro-Style 快速断开连接;或 150 毫米(6 英寸)电缆,具有 4 针 M8/Pico-Style 或 M12/Euro-Style 快速断开连接,取决于型号
    - 环境认证:
    - IEC IP67;NEMA 6
    - 操作条件:
    - -20°C 至 +70°C(-4°F 至 +158°F)
    - 最大相对湿度为 +50°C 时 95%(非冷凝)
    - 振动和机械冲击:
    - 所有型号均符合 MIL-STD-202F 方法 201A(振动:10 Hz 至 60 Hz,最大 0.06 英寸(1.52 毫米)双振幅,10G 最大加速度)要求。还符合 IEC 60947-5-2(冲击:30G,11 毫秒持续时间,半正弦波)要求


    3. 产品特点和优势



    WORLD-BEAM® QS18 系列传感器具备以下独特功能和优势:
    - 易于安装和升级: 其设计使几乎任何安装情况都变得容易,甚至可以作为现有系统的升级选项。
    - 卓越的光学性能: 相比于较大的“MINI样式”或筒形传感器,这种传感器表现出色,即使在空间受限的情况下也能提供可靠的检测性能。
    - 多功能输出选择: 支持 NPN 或 PNP 输出,适用于不同需求的应用场景。
    - LED 指示灯: 方便查看操作状态,从各个角度都能看到指示灯。
    - 耐用密封外壳: 提供了高度防护,能够抵御恶劣的工作环境。
    - 快速响应时间: 输出响应时间低于 1 毫秒,确保出色的传感重复性。
    - 可选配置: 提供带有或不带 18 毫米螺纹“鼻子”的型号,增加了应用灵活性。


    4. 应用案例和使用建议



    WORLD-BEAM® QS18 系列传感器广泛应用于各种场合,例如自动化生产线、物料搬运系统、包装机械、机器人技术等。例如,在食品加工行业,QS18 系列传感器用于检测包装袋的位置和完整性。为了优化应用效果,我们建议:
    - 精确校准: 在首次安装时仔细校准传感器,确保它在目标区域正确工作。
    - 定期维护: 定期检查传感器的清洁度和安装稳定性,以保证长期的可靠性能。
    - 环境考虑: 由于工作温度范围较宽(-20°C 到 +70°C),传感器可在多种环境条件下使用,但仍需注意极端条件下的安装与使用。


    5. 兼容性和支持



    - 兼容性: 该产品支持多种电缆类型(如 PVC 电缆和 M8/M12 快速断开连接),可以方便地与其他标准组件连接。
    - 技术支持: 厂商提供了详细的技术文档和支持服务,如通过官网获取更多信息和问题解答。


    6. 常见问题与解决方案



    | 问题 | 解决方案 |
    | --- | --- |
    | 输出无反应 | 检查供电电压和接线是否正确 |
    | 传感器响应缓慢 | 确认没有电磁干扰并检查传感器清洁度 |
    | 传感器无法准确检测 | 调整灵敏度电位器,重新校准 |


    7. 总结和推荐



    WORLD-BEAM® QS18 系列传感器凭借其卓越的光学性能、可靠的响应时间和广泛的适用性,在自动化行业中展现出显著的优势。尤其适合需要紧凑尺寸和灵活安装选项的应用场景。因此,强烈推荐将这款传感器纳入自动化设备的设计和部署中。

QS18VN6FF100参数

参数
响应时间 850μs
颜色感应 -
光源 LED
波长 -
输出类型 NPN
感应距离 100mm
最大工作供电电压 30V
最小工作供电电压 10V
感应方式 Background Suppression
应用等级 工业级
包装方式 盒装

QS18VN6FF100厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VN6FF100数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VN6FF100 QS18VN6FF100数据手册

QS18VN6FF100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 96.9235 ¥ 819.0035
库存: 27
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 819
直接购买
加入购物车
