首页  >  产品百科  >  QS18K6AF120Q8

QS18K6AF120Q8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Background Suppression 120mm 2.8ms NPN/PNP 10V 30V 红色 (640nm)
供应商型号: 2170-QS18K6AF120Q8-ND
供应商: Digi-Key
标准整包数: 1

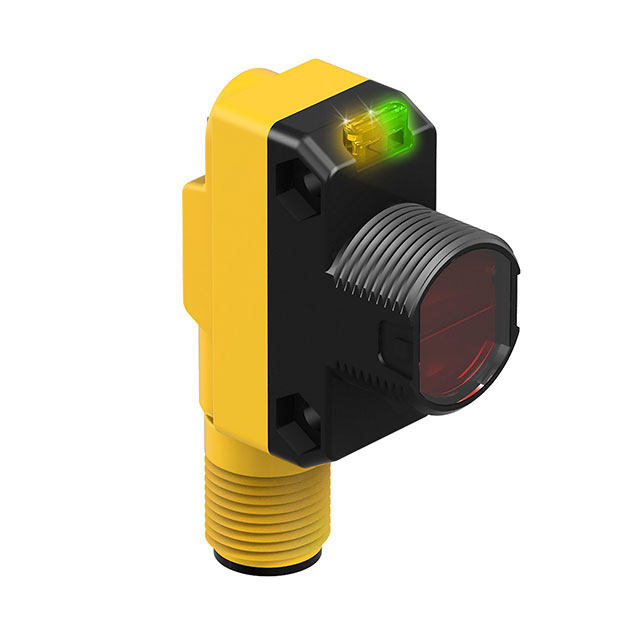

BANNER ENGINEERING 光电传感器 QS18K6AF120Q8

QS18K6AF120Q8概述

    # Compact Sensors Featuring Adjustable Range Background Suppression Mode

    产品简介


    WORLD-BEAM® QS18是一款高性能的电子元器件,专门设计用于长距离目标检测和稳定识别彩色打印包装的场景。它提供两种光学设计,分别是AF250模型(适用于长距离目标检测)和AF120模型(适用于可靠检测小部件和彩色印刷包装)。产品采用高亮度红色LED光源,具备出色的背景抑制功能和对荧光灯的抗干扰能力,是工业自动化、物流分拣及包装检测等领域的重要选择。
    主要功能:
    - 长距离检测:AF250型号可支持最长250毫米的检测范围。
    - 高灵敏度:能够可靠检测黑色或白色目标。
    - 简单调节:通过单圈电位器即可调整切割距离。
    - 抗干扰能力强:对荧光灯光源具备较强的免疫能力。
    - 易用性高:支持快速安装并配有清晰的状态指示灯。
    应用领域:
    - 工业自动化控制
    - 物流系统中的包裹分拣
    - 包装生产线上的颜色和位置检测
    - 小型零部件检测

    技术参数


    以下是WORLD-BEAM® QS18的主要技术规格:
    | 参数 | 规格 |

    | 输出类型 | NPN互补、PNP互补或Push/Pull |
    | 供电电压 | 10 V dc至30 V dc |
    | 最大功耗 | AF120型号<300 mW,AF250型号<475 mW |
    | 感应波长 | 可见红色LED,640纳米 |
    | 响应时间 | 开启1.7毫秒,关闭1.1毫秒 |
    | 操作温度范围 | -40°C 至 +60°C (-40°F 至 +140°F) |
    | 存储湿度 | 相对湿度高达95%,无冷凝 |
    | 防护等级 | IEC IP67;NEMA 6;UL Type 1 |
    | 接口支持 | IO-Link协议 |
    | 最小分离距离 | AF250型号:30 mm至250 mm;AF120型号:30 mm至120 mm |

    产品特点和优势


    1. 精确调节:通过单圈电位器可以轻松设置传感器的切割距离,适应多种应用场景。
    2. 高可靠性:采用强化算法确保两台传感器在近距离内互不干扰。
    3. 易用性:亮红光LED指示点便于快速定位目标,同时方便安装和调试。
    4. 灵活配置:提供多种电缆长度及连接方式(直连或快速插拔),满足不同客户的需求。
    5. 耐用性:ABS材料外壳结合金属接头,提升了设备的使用寿命。
    6. 兼容性强:支持IO-Link通信协议,实现智能参数配置和数据传输。

    应用案例和使用建议


    应用案例:
    - 物流分拣中心:将WORLD-BEAM® QS18应用于高速分拣系统,通过背景抑制模式准确区分传送带上不同颜色和大小的包裹。
    - 包装检测线:利用其高精度长距离检测能力,检测黑白或彩印包装上的目标区域是否符合标准。
    使用建议:
    - 在安装时,请确保传感器与目标之间的最小分离距离(如图2所示)符合要求,避免误触发。
    - 若需要调节灵敏度,按照技术手册提供的步骤进行校准,先调整到最敏感状态再逐渐降低灵敏度以适配具体环境。

    兼容性和支持


    兼容性:
    WORLD-BEAM® QS18可通过IO-Link接口与支持该协议的主设备无缝集成,为用户提供更多的编程选项和功能扩展。
    厂商支持:
    Banner Engineering提供详尽的技术文档、安装指南以及有限保修服务,客户可通过官网获得进一步的支持资源。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 检测不到目标 | 检查目标与背景的最小分离距离是否达标。 |
    | 输出异常 | 确认供电电压是否在规定范围内,并检查接线情况。 |
    | 指示灯闪烁 | 调整灵敏度直到琥珀色指示灯稳定点亮。 |

    总结和推荐


    综合评估:
    WORLD-BEAM® QS18凭借其卓越的性能、精准的背景抑制能力和强大的抗干扰能力,在工业自动化和包装检测领域表现优异。其丰富的配置选项和易于维护的特点使其成为一款极具性价比的产品。
    推荐结论:
    强烈推荐给需要高精度检测且对背景变化敏感的应用场景。无论是物流分拣还是包装检测,这款传感器都能带来显著的优势。

    免责声明: 本产品不适合用作人身保护设备,任何不当使用可能导致严重伤害或死亡。

QS18K6AF120Q8参数

参数
响应时间 2.8ms
最小工作供电电压 10V
最大工作供电电压 30V
感应距离 120mm
光源 红色 (640nm)
输出类型 NPN/PNP
颜色感应 -
感应方式 Background Suppression
波长 -
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18K6AF120Q8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18K6AF120Q8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18K6AF120Q8 QS18K6AF120Q8数据手册
