Q12AP6FF50Q3

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 50mm PNP 10V 30V(DC) Visible 红色
供应商型号: 2170-Q12AP6FF50Q3-ND
供应商: Digi-Key
标准整包数: 1

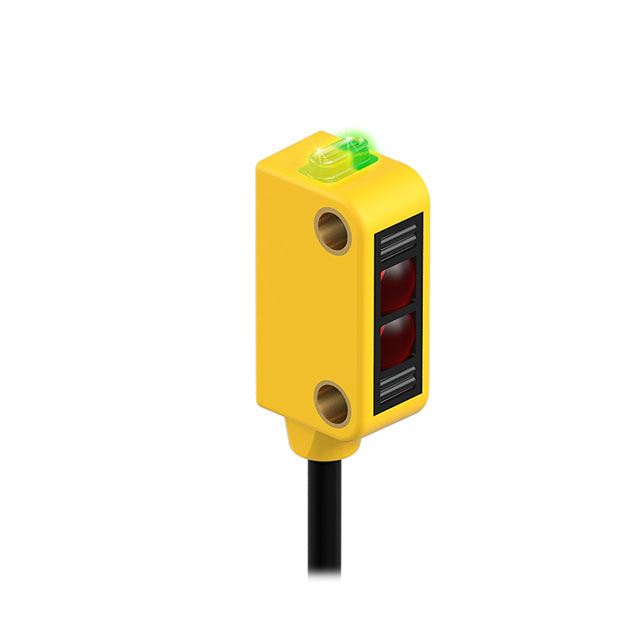

BANNER ENGINEERING 光电传感器 Q12AP6FF50Q3

Q12AP6FF50Q3概述

    Q12 Series Sensor 技术手册

    1. 产品简介


    Q12 系列传感器是一款紧凑型自含式光电传感器,具备多功能和高可靠性。它采用了先进的 ASIC 技术,具有很强的抗光学和电气噪声的能力。该系列产品广泛应用于自动化生产线、包装机械、物料处理系统等多个工业领域,为各种检测和控制系统提供可靠的传感解决方案。

    2. 技术参数


    - 供电电压和电流:10 至 30 V DC(最大纹波 10%),20 mA 最大电流
    - 光束类型:640 nm 可见红光
    - 供电保护电路:反向极性保护和瞬态电压保护
    - 感测范围:
    - 相对模式:2 米(6.5 英尺)
    - 偏振反射模式:1 米(40 英寸)
    - 反射模式:1.5 米(59 英寸)
    - 固定场 FF15 模式:15 mm(0.6 英寸)截止,10 mm(0.4 英寸)聚焦
    - 固定场 FF30 模式:30 mm(1.2 英寸)截止,16 mm(0.63 英寸)聚焦
    - 固定场 FF50 模式:50 mm(2 英寸)截止;16 mm(0.63 英寸)聚焦
    - 输出配置:双极性(1 NPN 和 1 PNP)固态输出,或单输出(PNP 或 NPN),LO 或 DO,根据型号不同而变化
    - 重复性:125 微秒
    - 切换频率:
    - 相对模式:385 Hz
    - LP/LV 模式:715 Hz
    - FF 模式:590 Hz
    - 输出保护电路:防止启动脉冲误触发,短路保护
    - 输出响应时间:
    - 相对模式:1.3 毫秒 ON,900 微秒 OFF
    - LP/LV 模式:700 微秒 ON/OFF
    - FF 模式:850 微秒 ON/OFF
    - 输出额定值:
    - OFF 状态泄漏电流(NPN):200 µA;PNP:10 µA
    - ON 状态饱和电压(NPN):50 mA 时 2 V;PNP:50 mA 时 2 V
    - 指示器:一个黄色和一个绿色 LED
    - 构造:
    - 偏振反射模式:尼龙树脂外壳和玻璃透镜
    - 其他标准型号:尼龙树脂外壳和聚碳酸酯透镜
    - 连接方式:标准型号带有 2 米(6.5 英尺)附带 PVC 电缆,或 150 毫米(6 英寸)带 M8 或 M12 螺纹连接的尾缆
    - 工作温度:-20°C 至 +55°C(-4°F 至 +131°F)
    - 储存温度:-30°C 至 +75°C(-22°F 至 +167°F)
    - 相对湿度:+50°C 下最大 95%(非凝结)
    - 环境等级:标准型号 IEC IP67

    3. 产品特点和优势


    Q12 系列传感器具有以下几个显著特点和优势:
    - 微型化设计:传感器体积小巧,便于安装和集成。
    - 高可见度光源:采用 640 nm 可见红光,光束明显且稳定。
    - 灵活的电缆选项:可选配 2 米或 9 米电缆,或者 150 毫米尾缆,适应不同应用场景。
    - 双向输出:提供 NPN 和 PNP 输出选项,满足多种控制需求。
    - 抗干扰能力强:采用先进 ASIC 技术,确保在恶劣环境中仍能可靠工作。
    - LED 指示灯:提供电源状态、信号接收状态、故障等实时反馈。

    4. 应用案例和使用建议


    Q12 系列传感器常用于物料检测、自动化生产线监控、包装机械等应用场合。例如,在自动化生产线上,可以利用 Q12 系列传感器进行物料计数和位置检测。为了获得最佳效果,建议:
    - 正确选择型号:根据具体应用场景选择合适的感测范围和输出类型。
    - 避免物理损坏:安装时注意防护措施,避免外力撞击和振动。
    - 正确接线:遵循制造商的接线指南,确保正确连接电源和负载。

    5. 兼容性和支持


    Q12 系列传感器兼容多种电缆和连接器,包括 3 针 M8、4 针 M8 和 4 针 M12。制造商提供详细的安装和操作手册,并通过官方网站(www.bannerengineering.com)提供技术支持和更新信息。

    6. 常见问题与解决方案


    - 问题 1:传感器无法正常工作。
    - 解决方案:检查电源电压是否在规定范围内,确认接线正确无误。
    - 问题 2:LED 指示灯闪烁。
    - 解决方案:这通常表示信号接收不完整,检查光束路径是否受阻或光强不足。
    - 问题 3:传感器频繁误触发。
    - 解决方案:可能由于环境光线干扰,可以考虑加装遮光罩或调整光束角度。

    7. 总结和推荐


    总体来说,Q12 系列传感器凭借其小巧的设计、多功能的输出选项和高可靠性,在自动化设备和生产线中具有很高的应用价值。无论是需要检测特定位置还是简单物体计数,Q12 系列传感器都能提供可靠的传感解决方案。强烈推荐给需要高性能传感器的应用场景。

Q12AP6FF50Q3参数

参数
波长 -
感应距离 50mm
最大工作供电电压 30V(DC)
光源 Visible 红色
输出类型 PNP
颜色感应 -
最小工作供电电压 10V
响应时间 -
感应方式 -
包装方式 盒装

Q12AP6FF50Q3厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q12AP6FF50Q3数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q12AP6FF50Q3 Q12AP6FF50Q3数据手册
