Q20PAF200

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Background Suppression 200mm 2.8ms PNP 10V 30V 红色 LED
供应商型号: 2170-Q20PAF200-ND
供应商: Digi-Key
标准整包数: 1

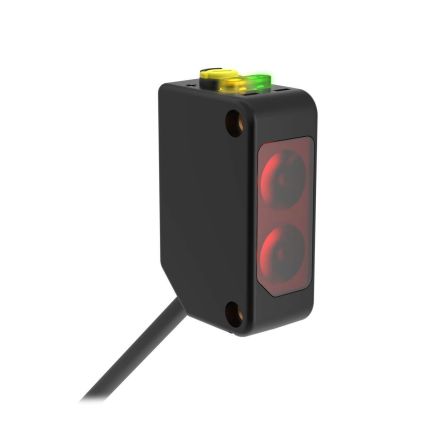

BANNER ENGINEERING 光电传感器 Q20PAF200

Q20PAF200概述


    产品简介




    WORLD-BEAM® Q20传感器背景抑制型光电传感器是一种紧凑型、坚固耐用的电子元器件,具有强大的背景抑制功能。该传感器被广泛应用于各种自动化和工业控制系统中,如包装机械、自动化装配线、机器人技术等领域。它能有效检测目标物体而忽略背景干扰,特别适用于需要高精度检测的应用场合。


    技术参数




    - 供电电压: 10 V DC 至 30 V DC(最大纹波为10%)
    - 最大功耗: 小于300 mW
    - 感测范围: 可调截止距离30 mm至200 mm
    - 输出配置: 开路集电极NPN或PNP,根据型号不同而异
    - 响应时间: 开启时间为1.7毫秒,关闭时间为1.1毫秒
    - 供电保护电路: 反向电压保护和瞬态电压保护
    - 操作温度范围: -20°C至+60°C(-4°F至+140°F)
    - 湿度范围: 相对湿度最高可达95%,无冷凝
    - 环境等级: IP67;NEMA 6
    - 认证: 符合MIL-STD-202F振动标准和IEC 60947-5-2机械冲击标准


    产品特点和优势




    - 背景抑制功能: 传感器可以在目标位置重复且背景条件多变的情况下可靠工作,有效避免误检。
    - 抗荧光灯干扰: 增强了在复杂光源条件下的抗干扰能力。
    - 接近抗串扰算法: 允许两个传感器在近距离使用而不会相互干扰。
    - 简易调整: 通过单旋转调节旋钮可简单设置截止距离,范围在30 mm至200 mm之间。
    - 高亮度LED指示灯: 高亮度红色LED便于传感器定位和状态显示。


    应用案例和使用建议




    应用场景

    该传感器非常适合用于自动检测生产线上的小部件和颜色标记的包裹。例如,在包装线上检测颜色各异的产品包装,以确保每件产品都能正确贴上标签并进行排序。

    使用建议

    - 在设置传感器时,先安装暗色物体,然后调整截止距离到最适配的位置。
    - 逐步调整截止距离:从最低到最高,然后再返回大约一半的位置,以确保最佳分离效果。
    - 使用合适的电源过流保护装置,确保供电安全可靠。


    兼容性和支持




    - 接口: 支持IO-Link通信协议,支持智能传感器配置文件。
    - 编程选项: 提供完整的编程选项,并可通过IODD文件获得额外的功能。
    - 制造商支持: Banner Engineering提供详细的文档和支持资源,包括IODD文件下载和技术指导。


    常见问题与解决方案




    | 问题 | 解决方案 |
    | --- | --- |
    | 输出异常 | 检查电源连接是否正确,确认供电电压符合要求。 |
    | 传感器误检 | 调整截止距离,确保目标物体与背景之间有足够的分离距离。 |
    | 系统无法启动 | 检查是否有适当的过流保护措施,确保电源和线路连接良好。 |


    总结和推荐




    WORLD-BEAM® Q20传感器背景抑制型光电传感器是一款高度可靠的电子元器件,适合多种应用场景。它的背景抑制功能、简单的调整机制和高抗干扰能力使其在市场上具有显著的优势。对于需要高精度检测的小部件和颜色标记物,强烈推荐使用此产品。在选择产品时,建议用户参考制造商提供的详细文档,以确保最佳的性能和可靠性。

Q20PAF200参数

参数
感应方式 Background Suppression
光源 红色 LED
感应距离 200mm
响应时间 2.8ms
输出类型 PNP
最小工作供电电压 10V
波长 -
最大工作供电电压 30V
颜色感应 -
应用等级 工业级
零件状态 在售
包装方式 盒装

Q20PAF200厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q20PAF200数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q20PAF200 Q20PAF200数据手册

Q20PAF200封装设计

查看详情并下载
Symbol
Footprint
3D Model
