Q126EQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q12系列, 检测范围2 米
供应商型号: 2170-Q126EQ-ND
供应商: Digi-Key
标准整包数: 1

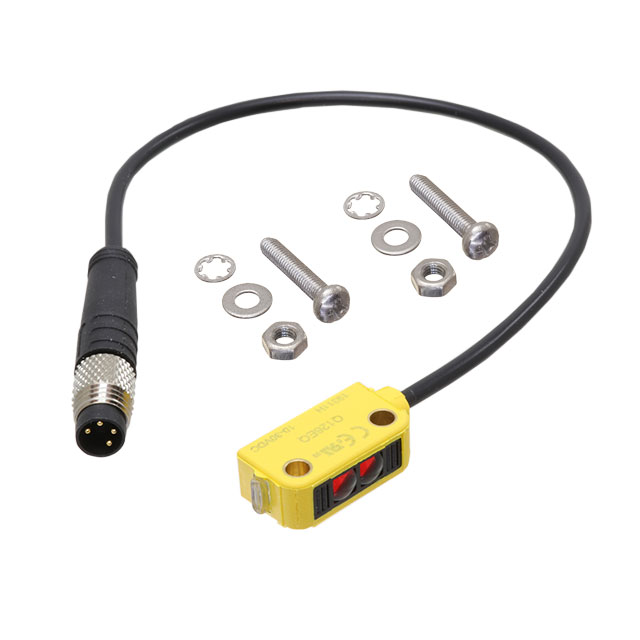

BANNER ENGINEERING 光电传感器 Q126EQ

Q126EQ概述

    Q12 系列传感器

    产品简介


    Q12 系列传感器是一款紧凑型自含式光电传感器,具有独特的封装设计。该传感器配备了可见红光(640 nm)光源,适用于多种应用场景。Q12 系列传感器的主要功能是检测物体的存在与否,并能通过可选的光电模式提供精确的检测结果。广泛应用于自动化控制、工业机器人、物流系统等领域。

    技术参数


    - 供电电压和电流:10至30 V直流电,最大电流20 mA。
    - 光束:640 nm可见红光。
    - 供电保护电路:反向极性和瞬态电压保护。
    - 检测范围:
    - 相对模式模型:2米(6.5英尺)。
    - 偏振反射模式模型:1米(40英寸)。
    - 反射模式模型:1.5米(59英寸)。
    - 固定场FF15模型:15毫米(0.6英寸)截止,10毫米(0.4英寸)焦点。
    - 固定场FF30模型:30毫米(1.2英寸)截止,16毫米(0.63英寸)焦点。
    - 固定场FF50模型:50毫米(2英寸)截止;16毫米(0.63英寸)焦点。
    - 输出配置:双极(1个NPN和1个PNP)固态输出或单输出(PNP或NPN),LO或DO,根据型号而定。
    - 重复性:125微秒。
    - 切换频率:
    - 相对模式:385 Hz。
    - LP/LV模式:715 Hz。
    - FF模式:590 Hz。
    - 输出响应时间:
    - 相对模式:1.3毫秒ON,900微秒OFF。
    - LP/LV模式:700微秒ON/OFF。
    - FF模式:850微秒ON/OFF。
    - 输出额定值:
    - OFF状态泄漏电流:NPN为200 μA,PNP为10 μA。
    - ON状态饱和电压:NPN为2 V(50 mA时),PNP为2 V(50 mA时)。
    - 指示器:一个黄色和一个绿色LED。
    - 构造:
    - 偏振反射模型:聚酰胺外壳带玻璃透镜。
    - 其他标准模型:聚酰胺外壳带聚碳酸酯透镜。
    - 连接方式:标准模型为2米(6.5英尺)连接PVC电缆,或150毫米(6英寸)带有M8或M12螺纹连接的尾巴。
    - 环境条件:
    - 工作温度:-20°C至+55°C(-4°F至+131°F)。
    - 存储温度:-30°C至+75°C(-22°F至+167°F)。
    - 最大相对湿度(非冷凝):+50°C下95%。
    - 防护等级:标准模型符合IEC IP67标准。

    产品特点和优势


    Q12 系列传感器具备多种显著的特点和优势:
    - 紧凑型设计:8毫米(0.31英寸)的小巧封装,几乎可以在任何地方安装。
    - 多功能性:支持LO和DO操作模式,灵活适应不同应用场景。
    - 强大的抗干扰能力:采用先进的ASIC技术,使传感器能够抵抗光学和电气噪声。
    - 多输出选项:配备双极输出和单输出(PNP或NPN),可根据需求选择。
    - LED状态指示器:方便监控电源状态、过载、信号接收及边缘信号。
    - 防交叉干扰电路:适用于多个传感器同时运行的应用场景。

    应用案例和使用建议


    Q12 系列传感器常用于自动化控制系统、工业机器人、物流系统等领域。例如,在制造业中,Q12 系列传感器可以用于生产线上的物料检测,确保生产的连续性和准确性。在仓储系统中,该传感器可用于货物分拣和识别。
    使用建议:
    - 在安装传感器时,确保接线符合正确的极性和负载要求。
    - 使用过程中,定期检查传感器的指示灯状态,以确保其正常运行。
    - 对于高精度应用,建议使用更小直径的圆形或槽形光阑,以进一步提升检测精度。

    兼容性和支持


    Q12 系列传感器提供了多种接口和线缆选项,如3针和4针M8及M12连接器。制造商提供相应的配件,如带有M8和M12螺纹连接的电缆。客户可以通过访问官方网站(www.bannerengineering.com)获取更多支持和信息。

    常见问题与解决方案


    - 问题1:传感器无法正常工作。
    - 解决方案:检查供电电压是否在10至30 V范围内,并确认连接正确。
    - 问题2:传感器输出不稳定。
    - 解决方案:检查环境是否有强光或电磁干扰,并调整传感器位置。
    - 问题3:传感器灵敏度不足。
    - 解决方案:使用适当尺寸的光阑减少检测范围,提高检测精度。

    总结和推荐


    Q12 系列传感器凭借其小巧的设计、多功能性、强大抗干扰能力和多种输出选项,成为广泛应用的理想选择。其广泛的适用性和可靠性使其在市场上具有很强的竞争力。我们强烈推荐此款传感器,尤其是在需要高精度和可靠性的应用场景中。
    请注意,该传感器不适用于人员保护应用,因其不具备必要的自我检测冗余电路,可能存在安全隐患。因此,在实际应用中需谨慎选择。

Q126EQ参数

参数
颜色感应 -
最小工作供电电压 10V
最大工作供电电压 30V
光源 LED
响应时间 1.3ms
输出类型 -
波长 -
感应距离 200cm
感应方式 Through-Beam
应用等级 工业级
包装方式 盒装

Q126EQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q126EQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q126EQ Q126EQ数据手册
