Q4XTKLAF100-Q8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q4X系列, NPN/PNP输出, 检测范围25 毫米 → 100 毫米
供应商型号: 1757828
供应商: 海外现货
标准整包数: 1

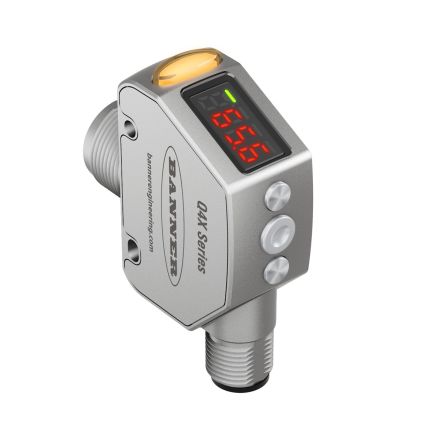

BANNER ENGINEERING 光电传感器 Q4XTKLAF100-Q8

Q4XTKLAF100-Q8概述

    Q4X Stainless Steel Laser Sensor with Dual Discrete Outputs and IO-Link

    产品简介


    Q4X不锈钢激光传感器配备双离散输出和IO-Link功能。该传感器采用了专利技术,旨在提供可靠的距离测量和物体检测能力。适用于工业自动化、物流系统、机械手操作等领域,尤其适合需要精确距离测量和高速响应的应用场景。

    技术参数


    - 激光特性:可见红光Class 1激光,波长655纳米,功率小于0.20毫瓦,脉冲持续时间为7微秒至2毫秒。
    - 供电电压:10到30伏直流(Class 2电源),允许的最大纹波为10%。
    - 功率消耗:小于700毫瓦(不包括负载)。
    - 传感范围:根据不同的型号分为600毫米、300毫米和100毫米三种范围。
    - 输出配置:主输出采用IO-Link,次级输出可设置为PNP输出、输入或脉冲频率调制输出。
    - 输出额定值:每个输出最大能力100毫安,总负载电流最大100毫安。
    - 饱和电压:小于2伏特。
    - 断态漏电流:PNP为30伏时,断态漏电流小于50微安。
    - 离散输出重复性:不同型号传感器在不同距离下的重复性有所不同,详见技术手册中的表格。
    - 远程输入:允许输入电压范围为0到Vcc。
    - 响应速度:用户可以选择1.5毫秒、3毫秒、10毫秒和50毫秒四种模式。

    产品特点和优势


    - 高精度距离测量:能够提供精确的距离测量,误差率低。
    - 双离散输出和IO-Link:方便集成到各种控制系统,提高系统的灵活性和可靠性。
    - 动态教学功能:具有多种教学模式,易于调试和安装。
    - 宽电压范围和高可靠性:能够在宽电压范围内稳定工作,并具备抗反接和过压保护功能。
    - 易用的编程接口:提供多种编程模式,便于用户根据需求进行调整。

    应用案例和使用建议


    - 安装和使用:确保传感器正确安装并调整到最佳位置以确保可靠的检测性能。对于不同类型的工件或材料,可能需要调整传感器的设置以获得最佳效果。
    - 注意事项:注意传感器不能用于人员保护装置,否则可能导致严重伤害或死亡。
    - 故障排除:在遇到信号不稳定或其他问题时,可以参考手册中的故障排查部分,根据指示调整设置。

    兼容性和支持


    - 兼容性:Q4X传感器设计支持多种安装方式,并能与多种工业控制系统兼容。
    - 支持:Banner Engineering公司提供详细的技术文档和客户支持,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    - Q: 传感器信号不稳定
    - A: 确保传感器正确安装并调整到最佳位置,检查是否有外部干扰源,并尝试重新校准传感器。
    - Q: 如何进行远程输入配置
    - A: 参考传感器手册中的远程输入章节,按照指示进行配置。
    - Q: 如何进入和退出编程模式
    - A: 按下特定组合按钮可以进入编程模式,再次按下相同的组合按钮即可退出编程模式。

    总结和推荐


    Q4X不锈钢激光传感器是一款高性能、多功能的产品,具有高精度距离测量和双离散输出的特点。特别适合需要高度可靠性的工业应用场景。尽管价格较高,但其优越的性能和广泛的适用性使其成为许多工业自动化项目的首选。强烈推荐给寻求高质量激光传感器的工程师和技术人员。

Q4XTKLAF100-Q8参数

参数
颜色感应 -
最小工作供电电压 -
输出类型 NPN/PNP
感应方式 -
感应距离 25 mm → 100 mm
最大工作供电电压 -
光源 LED
响应时间 1.5ms
波长 -

Q4XTKLAF100-Q8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q4XTKLAF100-Q8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q4XTKLAF100-Q8 Q4XTKLAF100-Q8数据手册

Q4XTKLAF100-Q8封装设计

查看详情并下载
Symbol
Footprint
3D Model
