Q45VR3R

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Through-Beam 60m 15ms SPDT 机电Electric Relay 红外 (880nm)
供应商型号: 2170-Q45VR3R-ND
供应商: Digi-Key
标准整包数: 1

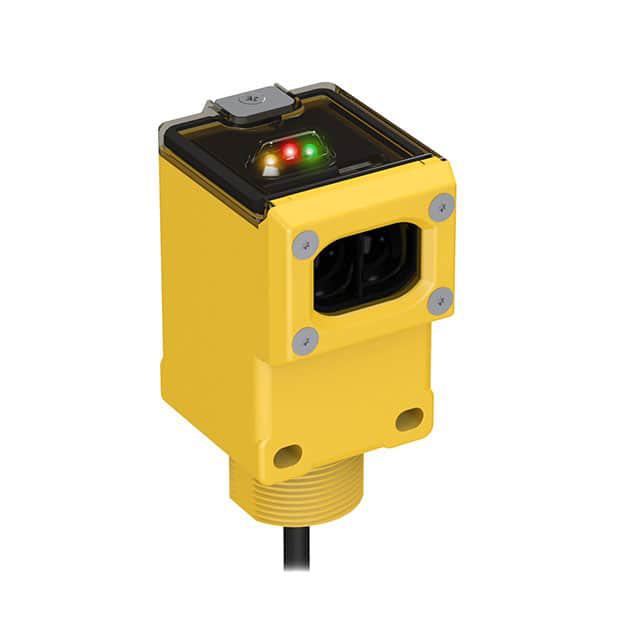

BANNER ENGINEERING 光电传感器 Q45VR3R

Q45VR3R概述

    Q45VR3 Series Sensors: An Advanced Universal Voltage Photoelectric Sensor

    1. 产品简介


    Q45VR3系列传感器是一种具有电磁继电器输出的通用电压光电传感器。这些传感器适用于各种工业自动化领域,如工厂自动化、物料搬运、包装和机器人技术等。它们能够精确检测并处理各种材料,广泛应用于恶劣环境中的位置和存在检测任务。

    2. 技术参数


    Q45VR3系列传感器的技术规格如下:
    - 供电电压: 12至250V直流电或24至250V交流电。
    - 输出配置: 单极双掷(SPDT)电磁继电器输出。
    - 最大开关功率: 1250VA(电阻负载),150W(电阻负载)。
    - 最大开关电压: 250V交流电,125V直流电。
    - 最大开关电流: 5A(250V交流电),5A(30V直流电),减至200mA(125V直流电)。
    - 最小电压和电流: 5V直流电,10mA。
    - 机械寿命: 5000万次操作。
    - 电气寿命: 10万次操作(满电阻负载)。
    - 响应时间: 15毫秒开启和关闭(上电后100毫秒延迟,继电器在此期间不激活)。
    - 重复性: 相对模式为0.25毫秒,其他传感模式为0.5毫秒。
    - 工作温度: -25°C至+55°C(-13°F至+131°F)。
    - 相对湿度: 在50°C时最高90%(非冷凝)。

    3. 产品特点和优势


    Q45VR3系列传感器的独特功能和优势如下:
    - 高精度光电信号处理: 传感器具备出色的光学性能和坚固设计,确保在极端环境下的可靠性。
    - 宽电压范围: 支持12至250V直流电或24至250V交流电,适用性强。
    - 经济高效的开关能力: 高容量电磁继电器,具备强大的电气噪声免疫力。
    - 多种感应模式: 包括直射式、漫反射式、反光式、汇聚式和光纤式感应。
    - 灵敏度调节: 可以通过顶部的旋钮进行精确的灵敏度调整,便于现场调试。
    - 清晰的指示灯: 提供电源、信号和输出状态指示,易于监控传感器的工作情况。

    4. 应用案例和使用建议


    应用案例
    Q45VR3系列传感器广泛应用于自动化生产线、包装设备、仓储系统等。例如,在一台自动包装机上,传感器用于检测纸箱的位置和数量,确保生产线的高效运行。
    使用建议
    - 在安装传感器前,确认电源电压与传感器的要求匹配。
    - 根据应用需求选择合适的感应模式(直射式、漫反射式等)。
    - 确保传感器正确接地,避免因静电引起的干扰。
    - 使用传感器提供的逻辑和信号强度显示模块,可以更方便地进行调试和故障排查。

    5. 兼容性和支持


    Q45VR3系列传感器兼容多种电缆和连接器,可以根据具体应用选择合适的型号。例如,通过添加后缀“W/30”,可以选择9米长的电缆。同时,该传感器支持与其他逻辑模块和信号强度显示模块的连接,增加了系统的灵活性。

    6. 常见问题与解决方案


    - 问题1: 传感器输出无反应
    - 解决方案: 检查电源连接是否正确,确认传感器灵敏度设置是否合适。
    - 问题2: 信号不稳定
    - 解决方案: 检查是否有外部电磁干扰,确保传感器周围没有金属物体或其他干扰源。
    - 问题3: 传感器无法识别目标物
    - 解决方案: 确认目标物的反射率和颜色是否适合所选的感应模式,必要时更换感应模式或调整传感器的位置。

    7. 总结和推荐



    总结


    Q45VR3系列传感器是一款高性能的光电传感器,其宽电压范围、多种感应模式和出色的耐用性使其成为许多工业应用的理想选择。产品提供了详细的指示灯和调整选项,便于用户进行现场调试和监控。
    推荐
    综上所述,Q45VR3系列传感器因其卓越的性能、广泛的适用性和用户友好的设计,非常值得推荐。无论是用于自动化生产线还是复杂的物流系统,这款传感器都能提供可靠的检测能力和稳定性。

Q45VR3R参数

参数
颜色感应 -
波长 -
最小工作供电电压 -
最大工作供电电压 -
响应时间 15ms
感应方式 Through-Beam
感应距离 60m
光源 红外 (880nm)
输出类型 SPDT 机电Electric Relay
零件状态 在售
包装方式 盒装

Q45VR3R厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q45VR3R数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q45VR3R Q45VR3R数据手册

Q45VR3R封装设计

查看详情并下载
Symbol
Footprint
3D Model
