Q4XTKLAF600-Q8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q4X系列, NPN/PNP输出, 检测范围25 毫米 → 600 毫米
供应商型号: 4241901
供应商: element14
标准整包数: 1

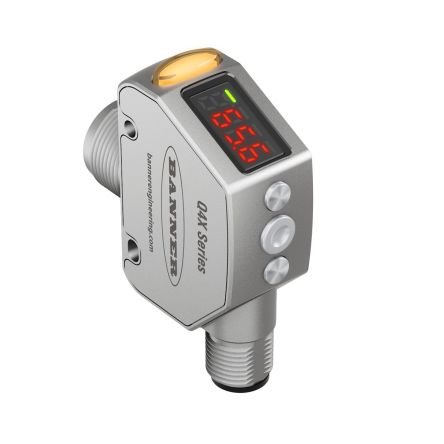

BANNER ENGINEERING 光电传感器 Q4XTKLAF600-Q8

Q4XTKLAF600-Q8概述

    Q4X Stainless Steel Laser Sensor with Dual Discrete Outputs and IO-Link

    1. 产品简介


    Q4X不锈钢激光传感器配备双离散输出和IO-Link,是一种具有专利申请中的CMOS传感器,专为复杂的应用环境设计。这款传感器不仅可以在距离感测方面提供可靠的解决方案,还能处理各种目标表面反射率下的困难应用,如黑色泡沫在黑色塑料上、黑色橡胶在金属前、透明物体、多色包装及所有颜色的目标物。它坚固耐用的外壳达到IP69K等级,且采用FDA级不锈钢材料,能够抵抗机械冲击、过度紧固和极端振动。

    2. 技术参数


    Q4X系列传感器的主要技术规格如下:
    - 感应范围:
    - Q4XTKLAF600-Q8:25mm至600mm
    - Q4XTKLAF300-Q8:25mm至300mm
    - Q4XTKLAF100-Q8:25mm至100mm
    - Q4XFKLAF610-Q8:35mm至610mm
    - Q4XFKLAF310-Q8:35mm至310mm
    - Q4XFKLAF110-Q8:35mm至110mm
    - 连接方式:集成式4针M12公快速断开连接器,支持Push/Pull输出、PNP仅输出或输入,以及脉冲频率调制输出。
    - 工作环境:符合FCC Part 15 Class A标准、加拿大工业标准及IP69K防护等级。
    - 尺寸:具体尺寸请参考手册中的尺寸图。
    - 其他电气特性:请参考手册中的电气特性图表。

    3. 产品特点和优势


    - 多功能输出:支持IO-Link通信协议,具备强大的多功能输出能力。
    - 耐用性:外壳采用不锈钢材料,可承受极端环境条件,适合多种工业应用。
    - 易于安装和调试:配有明亮的输出指示灯和实时距离反馈,使得安装和调试变得简单快捷。
    - 灵活性:具备双通道和TEACH模式等多种功能设置,可以满足不同应用场景的需求。

    4. 应用案例和使用建议


    Q4X传感器适用于各种复杂的应用场景,如自动化生产线、物流仓储系统和食品加工等。例如,在一个物流仓储系统中,它可以准确检测到输送带上的货物位置,确保分拣和搬运工作的顺利进行。
    使用建议:
    - 在安装过程中,请严格按照手册指导进行操作,确保传感器正确对准目标物。
    - 定期检查传感器的工作状态,及时清理灰尘或污垢,保证其正常运行。

    5. 兼容性和支持


    Q4X传感器支持多种接线方式和标准连接器,确保与现有系统的无缝集成。同时,厂商提供了详尽的技术文档和售后服务支持,以帮助用户解决安装和调试过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:传感器无法正常启动
    解决办法:检查电源连接是否正确,确认传感器供电电压符合要求。
    - 问题:输出信号不稳定
    解决办法:重新调整传感器的零参考位置,确保背景抑制模式正确设置。
    - 问题:传感器指示灯闪烁
    解决办法:检查目标物是否处于传感器的感应范围内,必要时可重新校准传感器。

    7. 总结和推荐


    Q4X不锈钢激光传感器凭借其灵活的功能配置、坚固耐用的外壳设计以及良好的兼容性,在多种工业应用场景中表现出色。我们强烈推荐此款传感器给需要高性能距离感测解决方案的客户。然而,必须注意的是,该设备不能用于人员保护应用,因为缺乏必要的自检冗余电路,使用不当可能导致严重的伤害或死亡。

Q4XTKLAF600-Q8参数

参数
输出类型 NPN/PNP
最小工作供电电压 10V
感应方式 -
感应距离 30mm~600mm
波长 -
光源 LED
最大工作供电电压 30V
颜色感应 -
响应时间 2ms
零件状态 在售
包装方式 盒装

Q4XTKLAF600-Q8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q4XTKLAF600-Q8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q4XTKLAF600-Q8 Q4XTKLAF600-Q8数据手册
