Q20NDL

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 800mm NPN 10V 30V(DC) 红外
供应商型号: 778-Q20NDL
供应商: Mouser
标准整包数: 1
BANNER ENGINEERING 光电传感器 Q20NDL

Q20NDL概述

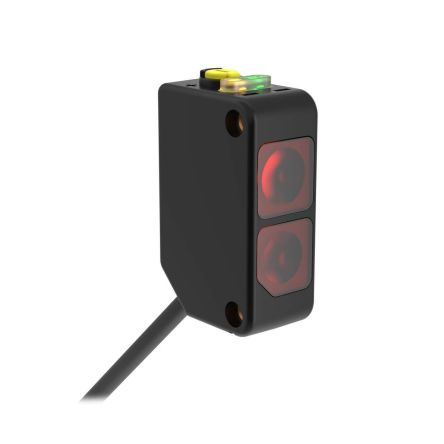

    WORLD-BEAM® Q20系列光电传感器

    1. 产品简介


    WORLD-BEAM® Q20系列光电传感器是专为紧凑空间设计的高性能光电传感器。它们具备坚固耐用的特点,采用密封且过模制塑料外壳。这些传感器支持多种传感模式,适用于各种工业自动化应用,包括制造、物流、包装等领域。

    2. 技术参数


    - 操作电压:10至30V直流
    - 电流消耗:固定场<25mA(不包括负载),其他型号<18mA(不包括负载)
    - 输出配置:
    - NPN:短路保护下的最大电流为100mA,OFF状态漏电流<200μA,ON状态饱和电压<1.6V
    - PNP:短路保护下的最大电流为100mA,OFF状态漏电流<10μA,ON状态饱和电压<3.0V
    - 响应时间:对射模式1毫秒ON/600微秒OFF,其他型号850微秒ON/OFF
    - 工作温度范围:-20°C到+60°C
    - 防护等级:IEC IP67,NEMA 6
    - 振动和机械冲击:符合MIL-STD-202F,方法201A要求;符合IEC 60947-5-2要求

    3. 产品特点和优势


    - 小型化设计:紧凑的尺寸适合安装在狭窄的空间内,减少了安装难度。
    - 高可靠性:通过先进的电子设计实现优秀的抗干扰能力和交叉对话避免功能。
    - 快速调整:单旋钮增益调节电位器使对准和配置变得简单。
    - 背景抑制模型:提供稳定的检测,背景对象不会干扰检测结果。
    - 多模式选择:支持对射、直射、极化反光等多种传感模式,适用于不同应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 装配线上的物料跟踪:通过使用背景抑制模型,确保物料在传送带上准确跟踪。
    - 包装机的计数器:通过长距离扩散模型精确检测小物体。
    使用建议:
    - 确保传感器在安装时避开直接光源,以减少环境光干扰。
    - 在极端环境下使用时,可选择更高防护等级的型号以保证稳定运行。

    5. 兼容性和支持


    - 电缆连接:支持不同长度和类型的电缆,如PVC和PUR材料,以及M8/Pico和M12/Euro风格的快速断开连接。
    - 厂商支持:Banner Engineering公司提供全面的技术支持,包括在线资源和客户服务热线。

    6. 常见问题与解决方案


    - 问题:如何正确安装传感器?
    - 解决方案:请参考用户手册中的详细安装指南,确保传感器安装稳固且方向正确。

    - 问题:如何校准传感器的增益?
    - 解决方案:使用顶部的单旋钮增益调节电位器进行微调,直到获得最佳检测效果。

    7. 总结和推荐


    总结:
    - WORLD-BEAM® Q20系列光电传感器在设计和功能上都表现优异,适用于多种工业应用场景。
    - 它们的小型化、多功能性和可靠性使其在市场上具有很强的竞争力。
    推荐:
    - 推荐用于需要高精度检测和稳定性的工业自动化项目,特别是在狭窄空间或恶劣环境条件下。
    通过以上分析,WORLD-BEAM® Q20系列光电传感器是一款值得推荐的产品,其在性能和应用方面均表现出色。

Q20NDL参数

参数
光源 红外
波长 -
最大工作供电电压 30V(DC)
颜色感应 -
输出类型 NPN
响应时间 -
最小工作供电电压 10V
感应距离 800mm
感应方式 -
应用等级 工业级

Q20NDL厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q20NDL数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q20NDL Q20NDL数据手册

Q20NDL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 110.16 ¥ 930.852
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 930.85
