Q12RB6FF50

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 50mm NPN/PNP 10V 30V(DC) Visible 红色
供应商型号: 2170-Q12RB6FF50-ND
供应商: Digi-Key
标准整包数: 1

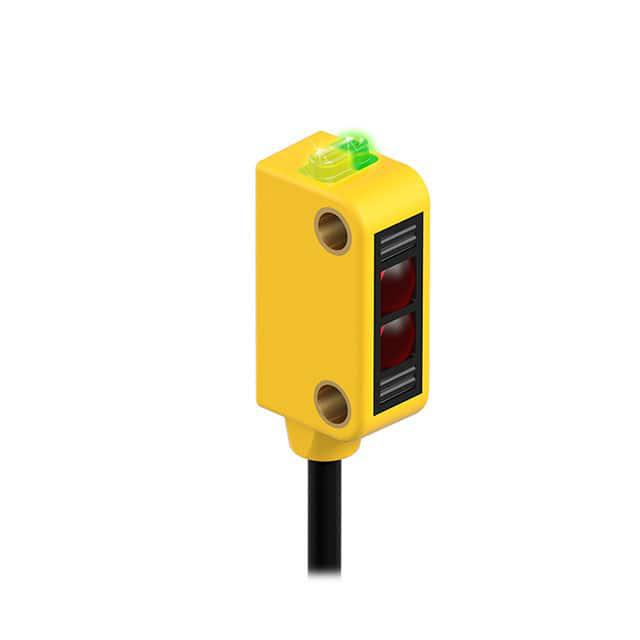

BANNER ENGINEERING 光电传感器 Q12RB6FF50

Q12RB6FF50概述

    Q12 系列传感器技术手册

    产品简介


    Q12系列传感器是一种紧凑型自包含式光电传感器,适用于多种工业自动化应用场景。这些传感器体积小巧,采用了先进的ASIC技术,具有强大的抗光噪和电噪能力。Q12系列传感器采用可见红光(640纳米)光源,具备亮红色光源,便于视觉检测。标准型号提供4线2米或9米电缆连接,以及3线或4线150毫米尾缆连接,方便不同应用需求。

    技术参数


    - 供电电压: 10至30V直流(最大电流20mA)
    - 光源: 640纳米可见红光
    - 防护电路: 反向极性保护及瞬态电压保护
    - 感应范围:
    - 相对模式: 2米(6.5英尺)
    - 极化反射模式: 1米(39.4英寸)
    - 非极化反射模式: 1.5米(59英寸)
    - 固定视野模式:
    - FF15模型: 15毫米(0.6英寸)截止,10毫米(0.4英寸)焦点
    - FF30模型: 30毫米(1.2英寸)截止,16毫米(0.63英寸)焦点
    - FF50模型: 50毫米(2英寸)截止,16毫米(0.63英寸)焦点
    - 输出配置:
    - 双极性输出(1个NPN和1个PNP)
    - 单输出PNP或NPN,可选择Light Operate (LO) 或 Dark Operate (DO)
    - 重复性: 125微秒
    - 切换频率:
    - 相对模式: 385赫兹
    - 极化反射模式: 715赫兹
    - 固定视野模式: 590赫兹
    - 输出响应时间:
    - 相对模式: 开启1.3毫秒,关闭900微秒
    - 极化反射模式: 700微秒
    - 固定视野模式: 850微秒
    - 输出额定值:
    - NPN关断漏电流: 200微安;PNP关断漏电流: 10微安
    - NPN导通饱和电压: 2伏(50毫安时);PNP导通饱和电压: 2伏(50毫安时)
    - 工作温度: -20°C 至 +55°C(-4°F 至 +131°F)
    - 存储温度: -30°C 至 +75°C(-22°F 至 +167°F)
    - 环境等级: IEC IP67

    产品特点和优势


    Q12系列传感器具备多种特点和优势:
    - 迷你尺寸: 传感器体积小巧,安装便捷,适用于狭小空间。
    - 多模式操作: 支持相对模式、极化反射模式和非极化反射模式,满足多样化应用需求。
    - 双输出配置: 可同时输出NPN和PNP信号,方便用户灵活配置。
    - 高性能抗干扰: 采用先进ASIC技术,有效抵御光噪声和电噪声干扰。
    - 多功能指示灯: 集成电源、过载、信号接收和边缘信号指示灯,方便实时监控。

    应用案例和使用建议


    Q12系列传感器广泛应用于工业自动化设备中,例如机械手抓取系统、物料输送系统和包装设备。对于需要高精度检测的应用,如自动化生产线上的工件定位,Q12系列传感器表现出色。建议在使用过程中注意以下几点:
    - 确保传感器的工作环境符合规定的温度和湿度要求。
    - 在高噪音环境中使用时,建议搭配合适的遮光罩或安装在屏蔽室中,以减少外部干扰。
    - 定期检查和维护传感器,确保长期稳定运行。

    兼容性和支持


    Q12系列传感器与多种连接器兼容,包括3针和4针M8及M12接头。此外,厂商还提供了详细的技术文档和支持服务,用户可通过访问官网获得技术支持和产品更新信息。需要注意的是,该产品不适合作为个人安全保护设备使用。

    常见问题与解决方案


    - Q: 传感器无法正常工作,指示灯无反应?
    - A: 检查电源连接是否正确,确认供电电压在10-30V之间。
    - Q: 感应范围不符合预期?
    - A: 检查反射板效率和反射面积是否符合标准,必要时更换更高效的反射板。
    - Q: 输出信号不稳定?
    - A: 确认周围是否有强光源或电磁干扰源,尽量远离干扰源或加装屏蔽装置。

    总结和推荐


    总体而言,Q12系列传感器以其小巧的体积、高灵敏度和多重保护功能,在工业自动化领域中表现优异。对于需要高精度和稳定性的应用场合,推荐选用Q12系列传感器。尽管存在一定的限制条件(不适用于个人保护),但其在自动化生产中的广泛应用仍使其成为值得信赖的选择。

Q12RB6FF50参数

参数
输出类型 NPN/PNP
响应时间 -
光源 Visible 红色
颜色感应 -
最大工作供电电压 30V(DC)
波长 -
最小工作供电电压 10V
感应方式 -
感应距离 50mm
应用等级 工业级
包装方式 盒装

Q12RB6FF50厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q12RB6FF50数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q12RB6FF50 Q12RB6FF50数据手册

Q12RB6FF50封装设计

查看详情并下载
Symbol
Footprint
3D Model
