PMTT22E

产品分类: 管件和管道
厂牌: JG SPEEDFIT

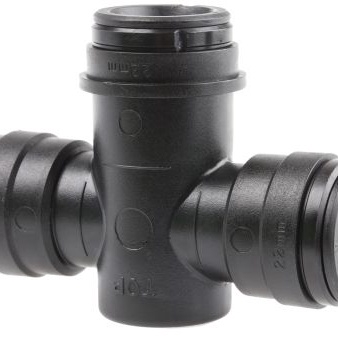

产品描述: JG Speedfit 90°三通存水弯 塑料管件, CPVC制
供应商型号: 3406726
供应商: 欧时
标准整包数: 1
JG SPEEDFIT 管件和管道 PMTT22E

PMTT22E概述


    产品简介


    John Guest Air Ring Main系统是一种专为压缩空气系统设计的便捷连接装置,适用于从压缩机接收器到空气服务组件乃至整个环状主干网络和分出点的应用。通过John Guest系统的使用,可以快速且简便地安装压缩空气环状主干系统,大幅减少对专业技术人员的需求并显著缩短生产时间。该系统在管道接合和安装方面提供了极高的灵活性和可靠性,广泛应用于各种工业领域,如制造业、汽车业和实验室设施等。

    技术参数


    - 工作温度范围:
    - 最低工作温度: -20°C
    - 最高工作温度: +70°C
    - 工作压力:
    - 在+23°C时: 10 BAR
    - 在+70°C时: 7 BAR
    - 管材规格:
    - 管材外径公差: ±0.05至-0.10mm(尺寸从12mm到28mm)
    - 软塑料管(如尼龙)需具备最小壁厚1.5mm
    - 最大扭矩值:
    - 3/8英寸: 3.0Nm
    - 1/2英寸: 3.0Nm
    - 3/4英寸: 4.0Nm
    - 1英寸: 无适用(N/A)
    - 材料规格:
    - 主体: 工程塑料或黄铜
    - 密封圈: 丁腈橡胶
    - 夹具: 乙酰共聚物配不锈钢齿

    产品特点和优势


    John Guest Air Ring Main系统的特点在于其独特的专利夹紧系统,可确保管道稳固安装且不会变形或阻碍气流。系统的设计简洁易用,支持多种塑料和软金属管材,适应性广。该系统的安装简便,无需专业工具或人员,降低了安装成本和时间。其耐高温和高压特性使得它适用于多种严苛的工作环境,适合各类工业应用。

    应用案例和使用建议


    该系统最常见于压缩空气环状主干网络的安装。例如,在汽车制造工厂中,通过John Guest Air Ring Main系统,可以迅速铺设和连接压缩空气管道,满足车间内多种工具和设备的空气供应需求。为了最大化系统效能,建议在管道安装后进行压力测试,以确保密封性能良好。

    兼容性和支持


    该产品仅限于压缩空气系统使用,不适合用于爆炸性气体、石油溶剂或其他燃料。对于中央供暖系统也不推荐使用。此外,系统兼容各种管材,如UPVC、ABS、聚乙烯、尼龙、低碳钢和铜等,确保了广泛的适用性和便利性。John Guest公司提供技术支持和售后服务,确保用户能够正确安装和使用系统。

    常见问题与解决方案


    - Q:如何确保管道安装正确?
    - A: 确保管道端面切割平整,无划痕。使用John Guest专用管道切割工具,避免使用锯子切割。

    - Q:如何检查系统密封性?
    - A: 安装完成后,手动拉拽管道检查其是否牢固。推荐在施工现场进行系统测试,确保所有连接可靠。
    - Q:如何安全断开管道连接?
    - A: 在拆卸前,务必确保系统完全泄压。按下夹具并平稳取出管道,以保证系统完整性。

    总结和推荐


    综上所述,John Guest Air Ring Main系统是一款高效、便捷且可靠的压缩空气管道连接解决方案。其独特之处在于易于安装、兼容性强且维护简单。系统设计严谨,能承受较宽泛的工作温度和压力条件。在实际应用中,推荐严格按照安装指南操作,并定期进行系统测试以确保最佳性能。总体而言,该系统值得推荐给需要高效压缩空气供应的工业用户。

PMTT22E参数

参数
长*宽*高 98mm(长度)

PMTT22E厂商介绍

JG Speedfit是英国领先的管道系统制造商,专注于开发和生产用于冷热水供应系统的塑料管道和配件。公司主营产品包括:

1. 管道系统:提供各种尺寸和材质的管道,适用于住宅、商业和工业建筑的冷热水供应系统。

2. 配件:包括阀门、接头、弯头等,用于管道系统的安装和维护。

3. 工具:提供专业的安装工具,如剪切器、压接器等,以提高安装效率和安全性。

JG Speedfit的产品广泛应用于以下领域:

1. 住宅建筑:为家庭提供热水和冷水供应系统。

2. 商业建筑:如酒店、办公楼等,提供高效的水供应解决方案。

3. 工业建筑:为工厂、仓库等提供可靠的水供应系统。

JG Speedfit的优势:

1. 高质量:产品采用优质材料制造,确保耐用性和可靠性。

2. 安装简便:采用独特的压接技术,无需特殊工具,安装快捷方便。

3. 节能环保:采用塑料材料,减少能源消耗,降低环境影响。

4. 广泛的产品线:提供各种尺寸、材质和功能的管道和配件,满足不同客户的需求。

PMTT22E数据手册

厂牌 PDF简要描述 下载
JG SPEEDFIT 管件和管道 JG SPEEDFIT PMTT22E PMTT22E数据手册
