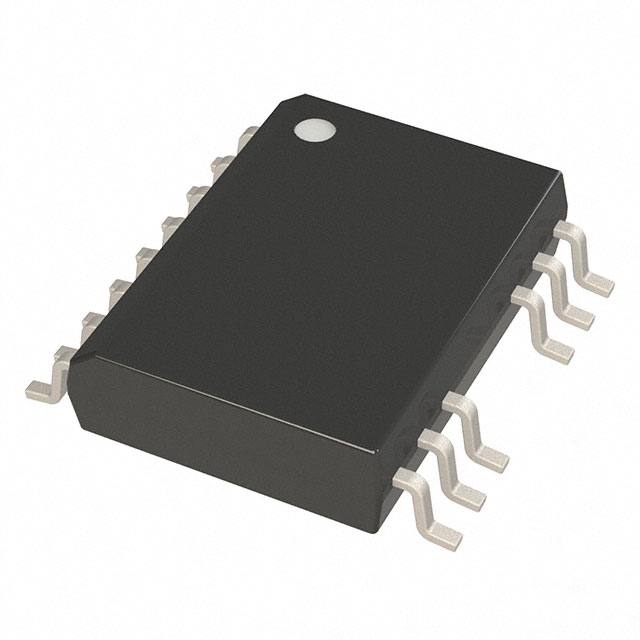

UCC21550CQDWKRQ1

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: UCC21550CQDWKRQ1
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 栅极电源驱动器 UCC21550CQDWKRQ1

UCC21550CQDWKRQ1概述

    # UCC21550x-Q1 Automotive Isolated Dual-Channel Gate Driver

    产品简介


    UCC21550x-Q1 是一款专为汽车应用设计的增强型隔离双通道栅极驱动器。该系列产品能够提供高达 4A 的峰值源电流和 6A 的峰值灌电流输出,适用于多种高压电源转换器及电池充电系统。它具有广泛的温度范围(-40°C 到 +150°C),支持 AEC-Q100 认证,可应用于电池充电器、高电压 DC-DC 转换器以及汽车 HVAC 和车身电子系统等领域。

    技术参数


    以下是 UCC21550x-Q1 的关键技术参数:
    - 输出驱动电压:最高可达 25V VDD
    - 供电选项:5V, 8V, 12V VDD 欠压锁定(UVLO)
    - 峰值电流:4A 源电流,6A 灌电流
    - 传播延迟:典型值为 33ns
    - 脉冲宽度失真:最大值为 5ns
    - VDD 上电延迟:最大值为 10μs
    - 共模瞬态抗扰度(CMTI):大于 125V/ns
    - 绝对最大额定值:VCCI 至 GND 输入偏置电源电压 -0.3 至 6V;VDDA 至 VSS 输出偏置电源电压 -0.3 至 30V
    - 绝缘规格:最小内部间隙 17μm,DIN EN 60112(VDE 0303-11)的 CTI 值大于 600V
    - 工作条件:TJ 温度范围 -40°C 到 150°C
    - 热信息:RθJA 最大值 69.8°C/W

    产品特点和优势


    UCC21550x-Q1 系列产品的显著特点包括:
    - 隔离性:高达 5kVRMS 的隔离屏障,支持共模瞬态抗扰度大于 125V/ns
    - 灵活性:可以配置为两个低侧驱动器、两个高侧驱动器或半桥驱动器
    - 保护功能:电阻可编程死时间、快速禁用和集成去毛刺滤波器
    - 高效能:高效率、高功率密度,适用于多种电力应用
    这些特点使得 UCC21550x-Q1 在高可靠性、高稳定性的电力应用中表现出色。

    应用案例和使用建议


    应用案例
    - 电池充电器:利用其宽温度范围和高功率输出,UCC21550x-Q1 可以安全可靠地驱动电池充电器中的 MOSFET。
    - HVAC 系统:在汽车 HVAC 中,它可以控制高压风扇和电机,确保系统的稳定运行。
    - 高电压 DC-DC 转换器:适用于各种高压电源转换器,提高整体系统的效率和稳定性。
    使用建议
    1. 布局建议:为了优化电路性能,需要遵循规范的 PCB 布局指南。建议将电源和地线尽可能靠近器件放置,以减少寄生电感和噪声。
    2. 电源供应:根据不同的供电电压选择合适的型号(如 UCC21550AQDWRQ1 或 UCC21550BQDWRQ1)。在使用过程中要确保供电电压稳定,避免因电压波动导致性能下降。
    3. 信号处理:输入信号通过 RC 滤波器后接入驱动器,以滤除高频噪声。例如,对于 INA 和 INB 引脚,可以使用 10Ω 到 100Ω 的电阻和 10pF 到 100pF 的电容。

    兼容性和支持


    UCC21550x-Q1 与多种高压电源转换器和控制系统兼容,适用于各种电子模块和设备。制造商提供了详尽的技术文档和用户指南,涵盖安装、配置和故障排查。此外,还可以获得技术支持资源和更新通知。

    常见问题与解决方案


    1. 问题:驱动器输出电流不足
    - 解决方案:检查 VCCI 和 VDDA/VDB 电压是否正常,确认驱动器连接无误,同时检查是否存在过载现象。

    2. 问题:电源上电延迟过长
    - 解决方案:检查输入电源是否稳定,调整外围电路的滤波电容大小,或考虑更换更低阻抗的电源。

    3. 问题:输入信号不稳定
    - 解决方案:确保输入信号符合规格要求,添加适当的 RC 滤波器,减小外部干扰的影响。

    总结和推荐


    UCC21550x-Q1 系列是高性能、高可靠性的隔离双通道栅极驱动器,非常适合于高压、高温的应用场合。其独特的隔离性能和强大的保护功能使其在市场上具备显著的竞争优势。强烈推荐用于电池充电器、高压 DC-DC 转换器和汽车电子系统中。总之,UCC21550x-Q1 是您项目中的理想选择。

UCC21550CQDWKRQ1参数

参数
输入类型 -
最大工作供电电压 -
上升时间 -
通道类型 -
最小工作供电电压 -
最大传播延迟时间 -
逻辑电压 - VIL,VIH -
驱动数量 -
最大高压侧电压-自举 -
栅极类型 -
下降时间 -
电流 - 峰值输出(灌入,拉出) -
驱动配置 -
包装方式 卷带包装

UCC21550CQDWKRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC21550CQDWKRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 栅极电源驱动器 TEXAS INSTRUMENTS UCC21550CQDWKRQ1 UCC21550CQDWKRQ1数据手册

UCC21550CQDWKRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 13.3504
3000+ ¥ 13.0248
6000+ ¥ 12.5906
库存: 3766
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 13350.4
