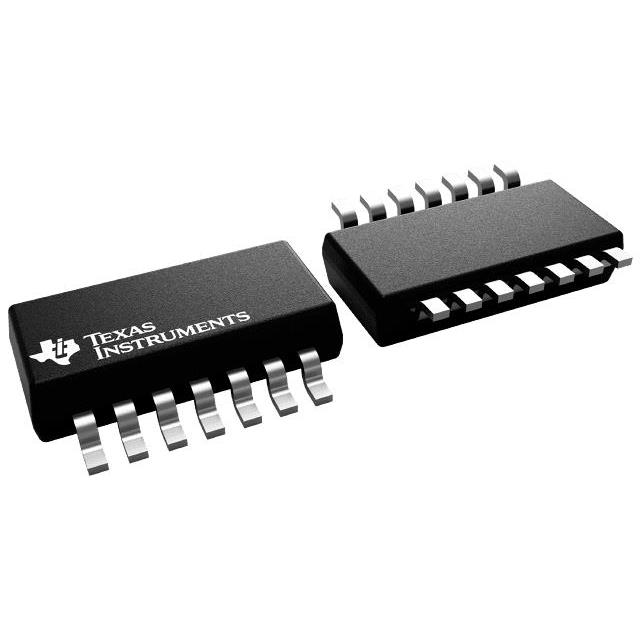

OPA4323IDYYR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: OPA4323IDYYR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA4323IDYYR

OPA4323IDYYR概述

    # 高品质文章:OPAx323系列零交叉运算放大器

    产品简介


    OPAx323 系列零交叉运算放大器(包括单通道、双通道和四通道型号)是专为高增益和高速应用设计的。这些放大器可在 1.7V 至 5.5V 的电压范围内运行,具备单位增益稳定性,并且适用于多种通用场合。特别适合在ADC驱动应用中实现高精度性能,具有卓越的输入信号线性度和低失真表现。

    技术参数


    主要规格
    - 工作电压范围: 1.7V 至 5.5V
    - 带宽: 20MHz
    - 电源电流: 1.6mA (典型值)
    - 输出电流: ±110mA (典型值)
    - 输入偏置电流: 0.5pA (典型值)
    - 共模抑制比 (CMRR): 114dB (典型值)
    - 电压噪声密度: 5.5nV/√Hz (10kHz 时)
    - 热噪声底限: 5.5nV/√Hz (典型值)
    - 失调电压: ±150µV (典型值)
    - 热漂移: 1.8µV/℃ (最大值)
    工作环境
    - 温度范围: -40°C 至 125°C
    - 供电电压范围: 1.7V 至 5.5V

    产品特点和优势


    OPAx323 系列零交叉运算放大器具备多项独特功能和优势,使其在工业和汽车市场中有广泛应用。这些特点包括:
    - 零交叉输入架构: 支持全范围内的轨到轨输入信号处理,无需复杂的补偿机制。
    - 高线性度和低失真: 特别适用于高速ADC驱动和其他高要求的精密测量应用。
    - 高共模抑制比 (CMRR): 在各种工作条件下维持稳定性能,减少干扰影响。
    - 低输入偏置电流和噪声: 增强信噪比,提升系统整体精度。
    - 快速恢复时间: 适应瞬态响应需求,提供稳定可靠的操作环境。

    应用案例和使用建议


    应用案例
    - ADC驱动: 在高精度ADC采样过程中实现精确的信号转换。
    - 高边电流检测: 在工业电机控制和电源管理系统中用于精确监测电流变化。
    - 音频麦克风前级放大器: 实现高质量的音频信号预处理。
    使用建议
    - 电路布局: 考虑将输入端子远离电源和输出端子,以降低寄生耦合的影响。
    - 去耦电容: 在每个供电引脚和地之间放置低ESR陶瓷电容器,确保稳定的电源供给。
    - 反馈回路稳定性: 在驱动大电容负载时,可以在输出端串联一个小电阻以提高稳定性。

    兼容性和支持


    OPAx323 系列运算放大器与其他TI公司的标准封装和接口兼容。厂商提供了详尽的技术支持文档,帮助用户进行产品的选型和调试。此外,技术支持团队能够解答用户关于产品集成过程中可能遇到的各种问题,确保最佳的应用体验。

    常见问题与解决方案


    常见问题
    - 过载恢复时间: 过高的输入电压导致输出进入饱和状态后,需要一段时间才能恢复到线性工作状态。
    - 电容负载: 过大的电容负载可能导致电路不稳定,解决方法是在输出端串联一个小电阻来改善负载特性。
    解决方案
    - 过载恢复: 设计上保证过载恢复时间为130纳秒(典型值),确保在高瞬态条件下依然保持良好的动态性能。
    - 电容负载: 如需驱动较大电容负载,可在输出端串联一个10欧姆至50欧姆的小电阻,有效降低振铃现象。

    总结和推荐


    OPAx323 系列零交叉运算放大器凭借其高带宽、低噪声和优异的共模抑制能力,在多种应用场景中表现出色。对于需要高精度和高稳定性的应用场合,我们强烈推荐选用这一系列的运算放大器。无论是音频前级放大、高边电流检测还是高精度ADC驱动,OPAx323都展现出卓越的性能和可靠性,非常适合复杂系统的高精度信号处理需求。

OPA4323IDYYR参数

参数
输出类型 -
放大器类型 -
典型供电电流 -
Vos - 输入偏置电压 -
关闭 -
电流 - 输入偏置 -
最大工作供电电压 -
最小工作供电电压 -
CMRR - 共模抑制比 -
通道数量 -
每个通道的输出电流 -
典型输入噪声电压密度 -
-3db带宽 -
典型增益带宽 -
电路数 -
典型压摆率 -
包装方式 卷带包装

OPA4323IDYYR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4323IDYYR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA4323IDYYR OPA4323IDYYR数据手册

OPA4323IDYYR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.5164
2000+ ¥ 3.427
3000+ ¥ 3.3376
库存: 12000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 3516.4
