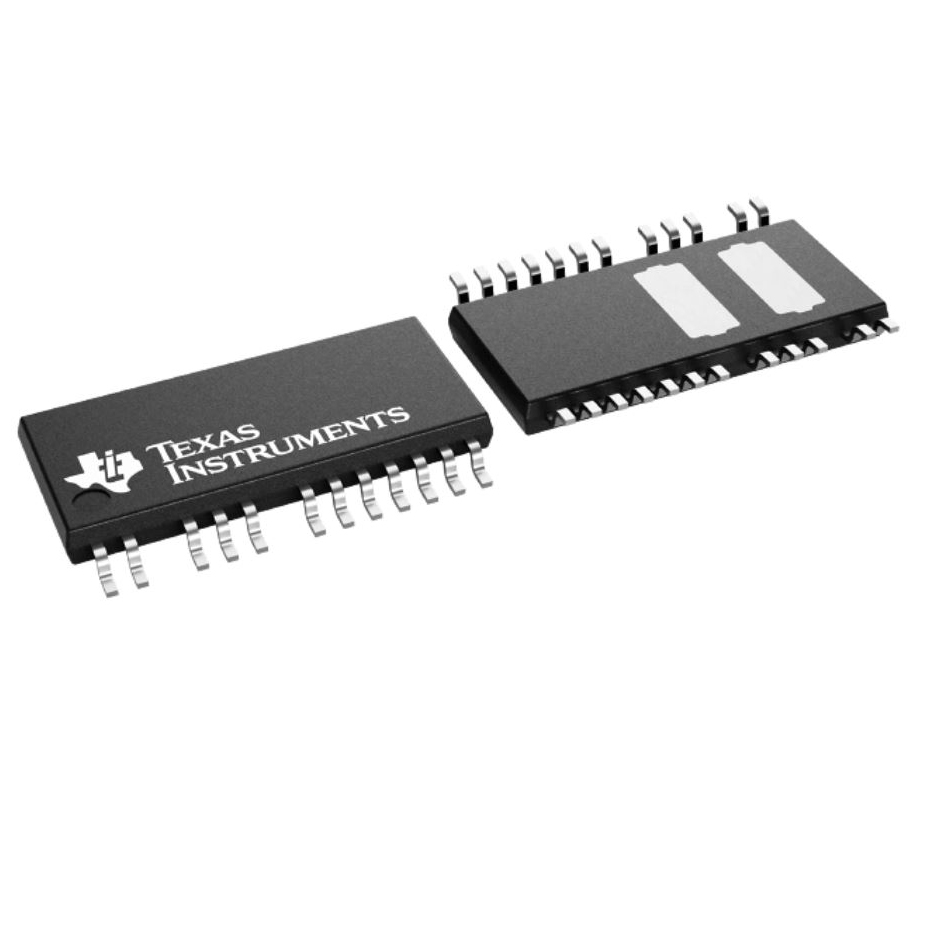

INA254A2IPWAR

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8mA Current Sense HTSSOP-24 贴片安装,黏合安装
供应商型号: INA254A2IPWAR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他放大器 INA254A2IPWAR

INA254A2IPWAR概述

    INA254 高压高精度电流分流监测器技术手册

    产品简介


    INA254 是一款电压输出型、双向电流感应放大器,集成了一颗 400 微欧姆的精密分流电阻。该器件适用于多种高压应用,如电机控制、DC/DC 转换器、医疗无绳工具、电磁阀及执行器等。该器件具备超低的温度漂移性能和卓越的 PWM 抑制能力,能够为电机驱动和电磁阀控制提供实时连续电流测量。

    技术参数


    - 产品类型: 集成精密分流电阻的电流感应放大器
    - 主要功能: 监测双向电流,支持 2.7V 至 5.5V 的电源电压,宽范围共模输入电压(-4V 至 +80V),可选增益:20mV/A、40mV/A 和 75mV/A。
    - 技术规格:
    - 最大连续电流:±75A(25°C);±50A(-40°C 至 +85°C)
    - 分流电阻容差:0.5%
    - 温度系数:10ppm/°C(0°C 至 125°C)
    - 输入偏置电流:±62.5mA(最大)
    - 功耗:最高 6V
    - 温度范围:-40°C 至 +125°C

    产品特点和优势


    INA254 的核心优势在于其集成的精密分流电阻,保证了测量精度和稳定性。具体来说:
    - 高精度:系统增益误差小于 0.5%,最大增益漂移为 45ppm/°C
    - 优良的热性能:具有 10ppm/°C 的低温度漂移
    - 强抗干扰性:具有增强的 PWM 抑制能力,确保在高动态环境下仍能进行精确测量
    - 高可靠性:适用于广泛的工业环境和极端条件下的应用

    应用案例和使用建议


    INA254 主要应用于需要精确测量高电流的应用场合,如:
    - 48V 电机控制系统:适用于工业自动化和电动车辆中的高电流监测
    - 远程 I/O 链路控制:适用于电信和数据通信系统中的电源监控
    使用建议:
    - 在安装过程中需注意保持良好的接地连接,以减少噪声干扰。
    - 使用外部滤波网络时,要根据具体的使用场景选择合适的滤波器类型和值,以达到最佳的测量效果。

    兼容性和支持


    INA254 具有良好的兼容性,可以方便地与其他电源和信号处理电路集成。制造商 TI 提供详尽的技术文档和支持服务,包括在线社区、技术支持热线等,帮助用户解决使用中遇到的各种问题。

    常见问题与解决方案


    - 问题: 电路启动后电流读数不稳定
    - 解决方法: 检查是否有未连接的引脚,确认外部滤波器设置正确。
    - 问题: 在极端温度下电流读数偏差较大
    - 解决方法: 确认外部电路满足绝对最大额定值的要求,同时检查 PCB 设计是否有助于散热。

    总结和推荐


    综上所述,INA254 是一款功能强大且可靠的电流感应放大器,非常适合在高压环境下的高精度电流测量应用。凭借其优异的性能和高度的稳定性,它成为众多工业领域的理想选择。对于需要高精度电流测量的应用,强烈推荐选用 INA254。

INA254A2IPWAR参数

参数
放大器类型 Current Sense
典型供电电流 1.8mA
最大工作供电电压 -
最小工作供电电压 -
通用封装 HTSSOP-24
安装方式 贴片安装,黏合安装
包装方式 卷带包装
