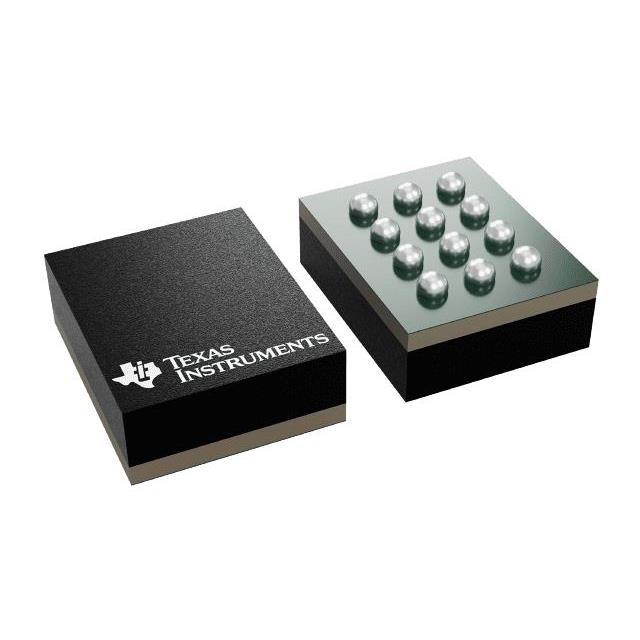

TXS0104ERUTR

产品分类: 电平转换器
厂牌: TEXAS INSTRUMENTS
产品描述: Voltage Level 三态,推挽式,漏极开路 1 4 24Mbps 双向 2.3V~5.5V 1.65V~3.6V 贴片安装,黏合安装
供应商型号: TXS0104ERUTR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电平转换器 TXS0104ERUTR

TXS0104ERUTR概述

    TXS0104E 4-Bit Bidirectional Voltage-Level Translator

    1. 产品简介


    TXS0104E 是一款专为开漏极(Open-Drain)和推挽(Push-Pull)应用设计的4位双向电压电平转换器。它支持自动检测信号方向,无需外部控制信号。该器件广泛应用于智能手机、平板电脑、桌面PC等多种便携式电子设备中。

    2. 技术参数


    - 最大数据传输速率:
    - 推挽模式:24 Mbps
    - 开漏极模式:2 Mbps

    - 电源电压范围:
    - A端口:1.65 V 至 3.6 V
    - B端口:2.3 V 至 5.5 V(VCCA ≤ VCCB)

    - 电气特性:
    - ESD保护:人体模型(HBM)高达±2000 V(A端口),±15 kV(B端口)
    - 机器模型(MM):±200 V(A端口),±200 V(B端口)
    - 充电设备模型(CDM):±1000 V(A端口),±1000 V(B端口)
    - 其他参数:
    - 漏电流:不超过±50 mA
    - 连续输出电流:±50 mA
    - 存储温度范围:-65°C 至 150°C
    - 工作温度范围:-40°C 至 85°C

    3. 产品特点和优势


    TXS0104E 的主要特点包括:
    - 无需方向控制信号:简化设计,降低系统复杂度。
    - 灵活的电源电压配置:能够支持多种不同的电源电压组合。
    - 强大的ESD保护:确保在工业环境中稳定可靠运行。
    - 高数据传输速率:支持高达24 Mbps的数据传输,满足高速通信需求。
    这些特点使得 TXS0104E 在多种便携式电子设备中表现出色,具有较高的市场竞争力。

    4. 应用案例和使用建议


    TXS0104E 广泛应用于手机、智能手机、平板电脑和桌面PC等领域。例如,在手机和平板电脑中,它可以用于处理不同电压节点之间的信号电平转换,以确保不同模块之间的通信畅通无阻。
    使用建议:
    - 正确的电源连接:确保按照手册中的推荐操作条件正确连接VCCA和VCCB。
    - 合适的输入输出配置:根据具体应用场景选择合适的输入输出配置,以充分发挥其高性能。

    5. 兼容性和支持


    - 兼容性:TXS0104E与各种常见的电子元器件和设备具有良好的兼容性,可以轻松集成到现有系统中。
    - 支持和维护:Texas Instruments提供全面的技术支持和文档更新服务,确保用户获得最佳的使用体验。

    6. 常见问题与解决方案


    常见问题:
    1. 信号传输不稳定:检查VCCA和VCCB的连接是否正确,确保电源电压在推荐范围内。
    2. 数据传输速率低:确认系统中的其他部件是否也支持高数据传输速率。
    解决方案:
    - 确保所有电源引脚连接稳固,使用滤波电容减少噪声干扰。
    - 检查布线和布局,避免长距离走线引入信号失真。

    7. 总结和推荐


    TXS0104E 是一款高效、可靠的双向电压电平转换器,适用于多种便携式电子设备。其强大的ESD保护能力和广泛的电压支持范围使其在市场上具有明显的优势。强烈推荐在需要高数据传输速率和多电压兼容性的应用中使用这款产品。
    通过以上详细的分析和总结,我们可以看到 TXS0104E 不仅具有出色的性能,而且具备广泛的适用性和可靠性,是电子设计工程师的理想选择。

TXS0104ERUTR参数

参数
电压- VCCA 1.65V~3.6V
每个电路的通道数 4
数据速率 24Mbps
输出信号类型 -
最大工作供电电压 -
电压- VCCB 2.3V~5.5V
输入信号类型 -
输出类型 三态,推挽式,漏极开路
转换器类型 Voltage Level
最小工作供电电压 -
传播延迟时间 -
通道类型 双向
电路数量 1
安装方式 贴片安装,黏合安装
包装方式 卷带包装

TXS0104ERUTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TXS0104ERUTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电平转换器 TEXAS INSTRUMENTS TXS0104ERUTR TXS0104ERUTR数据手册

TXS0104ERUTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.0326
2000+ ¥ 2.9555
3000+ ¥ 2.8784
库存: 62000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 3032.6
