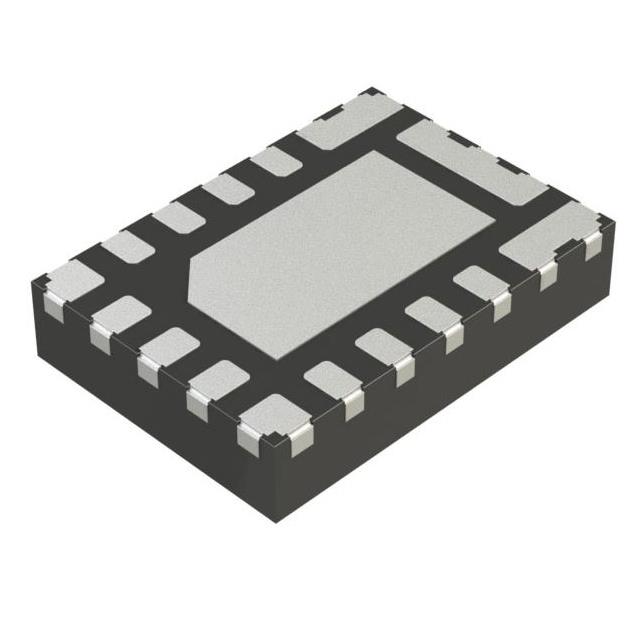

INA745BIRELR

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: INA745BIRELR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电源管理芯片(PMIC) INA745BIRELR

INA745BIRELR概述

    高质量文章:德州仪器(TI)INA745x精密电流监测器

    产品简介


    德州仪器(Texas Instruments, TI)的INA745x是一款高度集成的电流和电源监测器,专为需要高精度电流测量的应用设计。该产品集成了一个低损耗的内部电阻器,能够提供高达±35 A的连续电流测量能力,适用于广泛的工业和企业应用。主要功能包括精确的电流、电压、温度、能量和电荷监控,这些特性使其成为电网基础设施、电信设备和企业服务器等领域的理想选择。

    技术参数


    - 内置电阻器:内部电阻800 µΩ,最高工作温度下可承受±35 A的连续电流,峰值测量能力达到±39.32 A。
    - 电流监测精度:A/B级最大误差,漂移系数为±0.75% / ±1.25%,共模抑制率为±0.125 / ±1.25 mA/V。
    - 功率监测精度:A/B级最大误差,满量程时精度为±0.9% / ±1.6%。
    - 温度传感器:精度为±1.5°C(满量程下)。
    - 精密振荡器:最大精度为±0.5%。
    - 工作电压范围:2.7 V至5.5 V,典型操作电流为640 µA,待机模式下电流为5 µA。
    - 接口:支持高达2.94 MHz的高速I²C接口,具有16个可选地址。

    产品特点和优势


    INA745x的主要优势在于其高精度和低功耗设计。内部集成的低损耗电阻器减少了功耗损失,而高精度电流监测能力使其能够在不进行多温度校准的情况下用于高精度系统。此外,通过调节ADC转换时间和采样平均值,进一步降低了噪声干扰,保证了数据采集的准确性。

    应用案例和使用建议


    INA745x广泛应用于电力输送、电网基础设施、工业电池组、测试设备等领域。例如,在电网基础设施中,它可以实时监控电流和电压的变化,确保系统的稳定运行。为了最大化其效能,建议在设计电路时充分考虑其工作环境和电源稳定性,以避免因外部因素导致的精度下降。

    兼容性和支持


    INA745x具备出色的兼容性,支持标准的I²C通信协议,方便与各种控制器和处理器连接。TI提供了全面的技术支持文档,包括详细的编程指南和应用笔记,帮助用户快速上手并解决问题。

    常见问题与解决方案


    - 问题1:设备启动时间较长。
    - 解决方案:检查电源电压是否符合推荐范围,确保电源稳定。

    - 问题2:测量结果出现较大偏差。
    - 解决方案:确认连接线路无误,尤其是高温环境下需检查是否有热漂移影响。

    - 问题3:设备进入待机模式后无法唤醒。
    - 解决方案:检查I²C信号线连接是否正确,必要时重置设备。

    总结和推荐


    综上所述,INA745x凭借其高精度、低功耗和广泛的适用性,成为了市场上极具竞争力的产品。无论是工业控制还是电信设备,该产品都能提供卓越的性能和可靠性。强烈推荐用户在设计高精度电流和电源监测系统时选用INA745x,以实现更精准的数据采集和系统管理。

INA745BIRELR参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
包装方式 卷带包装

INA745BIRELR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

INA745BIRELR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS INA745BIRELR INA745BIRELR数据手册

INA745BIRELR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 6.3956
2000+ ¥ 6.233
3000+ ¥ 6.0704
库存: 12000
起订量: 1000 增量: 5000
交货地:
最小起订量为:1000
合计: ¥ 6395.6
直接购买
加入购物车
