ADC3910D125IRSMR

产品分类:
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: ADC3910D125IRSMR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS  ADC3910D125IRSMR

ADC3910D125IRSMR概述


    产品简介


    ADC3910Dx 和 ADC3910Sx 系列:10 位高速模数转换器
    ADC3910Dx 和 ADC3910Sx 是由德州仪器(Texas Instruments)设计的超低功耗 10 位模数转换器(ADC),具有单通道和双通道两种型号。这类转换器在高精度测量、工业自动化和通信等领域有着广泛的应用,尤其适用于需要高采样率和低延迟控制环路的应用场合。

    技术参数


    主要规格
    - 采样率:高达 125MSPS
    - 延迟时间:仅 1 个时钟周期
    - 电源要求:单 1.8V 供电,可选 3.3VIO
    - 温度范围:工业级温度范围,-40°C 至 105°C

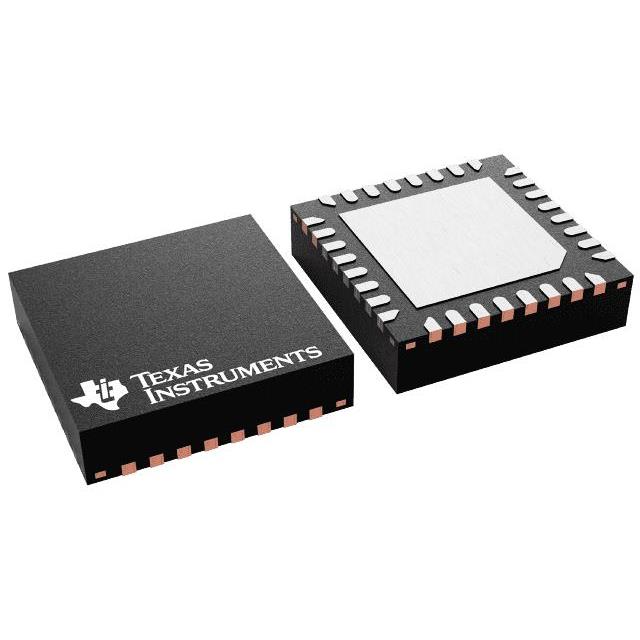

    - 封装尺寸:32 引脚 VQFN,4mm x 4mm
    - 供电电流:
    - 双通道模式下:125MSPS 时为 92mW
    - 单通道模式下:125MSPS 时为 80mW
    输入和输出接口
    - 输入接口:双端差分或单端
    - 输出接口:DDR、HDDR、SDR 或串行 CMOS 接口
    - 参考电压:内部或外部 1.2V 参考电压
    - 数字接口:集成双路数字比较器,事件触发中断
    电气特性
    - 无缺失码:±1 LSB 内部非线性误差
    - 输入带宽:150MHz (3dB)
    - 噪声密度:fIN = 10MHz 时为 -132 dBFS/Hz

    产品特点和优势


    ADC3910Dx 和 ADC3910Sx 拥有多种独特的功能和优势。例如,它们提供了超低的功耗和极短的延迟时间,使其非常适合用于无线电接收器、激光扫描仪等需要实时处理的应用。这些转换器还具有高集成度,集成了输入缓冲器、数字比较器等功能,显著简化了系统设计。

    应用案例和使用建议


    应用场景
    ADC3910Dx 和 ADC3910Sx 在多个领域有着广泛应用,如无线电接收器、LiDAR、激光扫描仪、全球定位系统等。特别是在需要高速数据采集和低延迟控制的场合,如工业自动化控制、精密测量等。
    使用建议
    为了充分发挥其性能,建议根据具体应用需求选择适当的采样率。例如,在需要高频信号采集的场合,选择较高采样率可以更好地捕捉细节。同时,合理的电路布局和滤波设计也有助于提高信号质量和稳定性。

    兼容性和支持


    ADC3910Dx 和 ADC3910Sx 支持标准的串行和并行 CMOS 接口,便于与各种其他电子元件和设备进行连接。德州仪器提供了全面的技术支持和文档资源,包括详细的编程指南和应用示例,以帮助用户高效地部署和使用这些转换器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 采样速率不稳定 | 检查时钟信号质量和外部参考电压的稳定性 |
    | 输出数据错误 | 确认数字输出配置正确,检查是否有误触发的中断 |
    | 功耗过高 | 调整采样率或进入休眠模式 |

    总结和推荐


    总的来说,ADC3910Dx 和 ADC3910Sx 是一款非常优秀的高性能模数转换器。它们具备出色的性能指标和较低的功耗,能够满足大多数工业和商业应用的需求。强烈推荐给那些需要高精度、高速度的数据采集系统的工程师和设计师。

ADC3910D125IRSMR参数

参数
包装方式 卷带包装

ADC3910D125IRSMR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADC3910D125IRSMR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS TEXAS INSTRUMENTS ADC3910D125IRSMR ADC3910D125IRSMR数据手册
