LMKDB1120Z85NPPT

产品分类: 其他时钟电路
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: LMKDB1120Z85NPPT
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他时钟电路 LMKDB1120Z85NPPT

LMKDB1120Z85NPPT概述


    产品简介


    LMKDB1xxx 系列 PCIe Gen 1 至 Gen 6 Ultra Low Jitter 钟缓冲器及多路复用器 是一款适用于高速通信的高性能电子元器件。该系列器件支持从 PCIe Gen 1 到 Gen 6 的广泛频率范围,具备超低抖动特性(最低可至 3fs)。LMKDB1xxx 支持 Common Clock 和 Independent Reference 架构,并兼容带或不带 SSC(Spread Spectrum Clocking)的输入时钟。它广泛应用于高性能计算、服务器主板、网络接口卡(NIC/SmartNIC)以及硬件加速器等领域。

    技术参数


    以下是该产品的主要技术规格:
    - 支持协议: PCIe Gen 1 至 Gen 6
    - 输出阻抗: 85Ω 或 100Ω
    - 电源电压: 1.8V 或 3.3V ± 10%
    - 工作温度范围: -40°C 至 105°C
    - 最大加性抖动:
    - 12kHz 至 20MHz 频率范围内:31fs(156.25MHz),13fs(Gen 4),5fs(Gen 5),3fs(Gen 6)

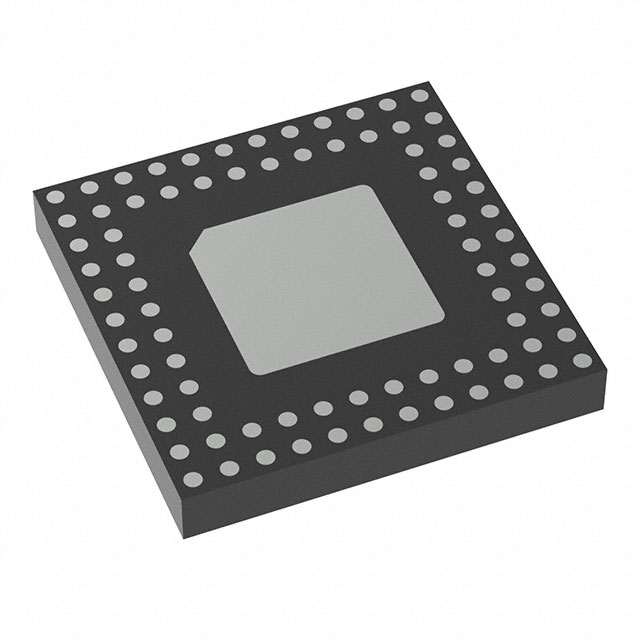

    - 封装选项: NPP(TLGA,80 引脚)、RKP(VQFN,40 引脚)、REX(VQFN,28 引脚)、REY(VQFN,20 引脚)

    产品特点和优势


    1. 超低抖动性能:极低的加性抖动特性,确保在高速信号传输中保持优异的稳定性。
    2. 灵活配置:支持多种输入输出组合(如 1:20、1:8、1:4 等),可根据不同需求进行调整。
    3. 可靠性设计:内置失效保护输入、自动输出禁用和 LOS(Loss of Signal)检测功能,提升系统鲁棒性。
    4. 节能环保:1.8V 供电模式相比 3.3V 可节省高达 250mW 功耗。
    5. 多功能引脚:支持 SMBus 控制、侧边带接口(SBI),提供丰富的控制方式。

    应用案例和使用建议


    应用案例:
    - 服务器主板:用于数据中心服务器的高精度时钟分配。
    - 网络设备:支持高性能交换机和路由器的 PCIe Gen 4/5/6 接口。
    - 硬件加速器:为人工智能和深度学习平台提供低抖动时钟信号。
    使用建议:
    - 在 PCB 布局中,确保高频信号线远离干扰源,并采用屏蔽材料。
    - 配置 SMBus 或 SBI 接口以实现更高级别的控制功能。
    - 考虑热管理策略,特别是在高温环境下运行时,合理安排散热措施。

    兼容性和支持


    LMKDB1xxx 系列产品具有良好的兼容性,能够无缝集成到现有的 PCIe 生态系统中。同时,TI 提供全面的技术支持,包括文档更新通知、技术支持资源以及详细的参考设计,帮助客户快速完成产品开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号质量较差 | 检查电源电压是否稳定,调整输出阻抗设置。 |
    | 设备无法正常启动 | 确保正确配置 Power Good 引脚的初始化逻辑。 |
    | SMBus 接口通讯失败 | 确认 SMBus 引脚连接无误,并调整时序要求。 |

    总结和推荐


    综上所述,LMKDB1xxx 系列 PCIe Gen 1 至 Gen 6 Ultra Low Jitter 钟缓冲器及多路复用器是一款性能卓越的高速时钟管理芯片,尤其适合对抖动敏感的应用场景。其强大的功能、出色的能效表现和完善的兼容性使其成为现代计算和通信领域的理想选择。因此,强烈推荐此系列产品用于相关项目开发。

LMKDB1120Z85NPPT参数

参数
包装方式 卷带包装

LMKDB1120Z85NPPT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMKDB1120Z85NPPT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他时钟电路 TEXAS INSTRUMENTS LMKDB1120Z85NPPT LMKDB1120Z85NPPT数据手册

LMKDB1120Z85NPPT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 30.3515
3000+ ¥ 29.6112
6000+ ¥ 28.6242
库存: 9070
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 30351.5
