F2800135VPMR

产品分类: 微控制器(MCU)
厂牌: TEXAS INSTRUMENTS
产品描述: 2.8V~3.63V 120MHz 1.7734375MB FLASH 128KB Brown-out Detect/Reset,POR,PWM,WDT 内部,外部 38 CANbus,FIFO,I2C,SCI,SPI,UART,USART 32bit C28x 贴片安装,黏合安装
供应商型号: F2800135VPMR
供应商: 国内现货
标准整包数: 1000

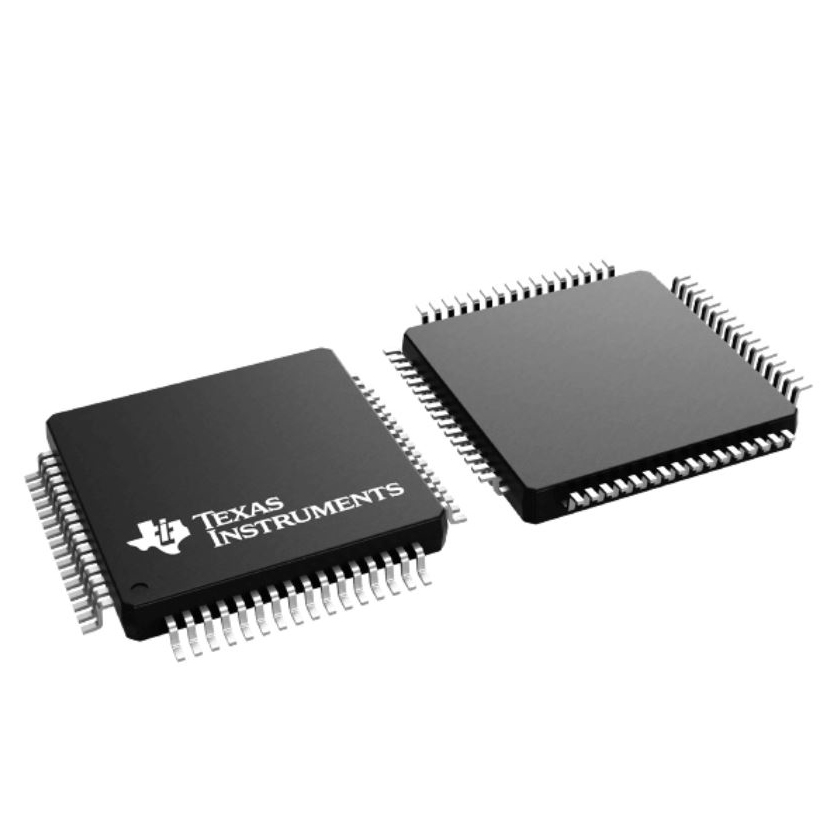

TEXAS INSTRUMENTS 微控制器(MCU) F2800135VPMR

F2800135VPMR概述

    TMS320F280013x Real-Time Microcontrollers

    1. 产品简介


    TMS320F280013x 系列是德州仪器(TI)C2000 实时微控制器家族中的成员之一,专为高效电力电子设计而设计。这些实时微控制器集成了高性能模拟模块,结合处理器和PWM单元,提供了卓越的实时信号链性能。这些微控制器广泛应用于各种工业和消费类电子产品,如空调、洗衣机、机器人割草机、电信整流器以及多种自动化和电机控制应用。

    2. 技术参数


    以下是 TMS320F280013x 系列微控制器的技术规格摘要:
    - 处理性能:
    - 120 MHz C28x 32位DSP CPU
    - 浮点运算单元(FPU)
    - 三角函数数学单元(TMU)

    - 内存:
    - 256KB(128KW)单银行闪存(带ECC保护)
    - 36KB(18KW)RAM(带ECC/奇偶校验保护)
    - 安全性:
    - JTAG锁
    - 零引脚启动
    - 双区安全
    - 时钟和系统控制:
    - 两个内部10 MHz振荡器
    - 窗口看门狗定时器模块
    - 缺失时钟检测电路
    - 双时钟比较器(DCC)
    - I/O设计:
    - 3.3V I/O设计
    - 内部电压调节器生成
    - 棕色输出复位(BOR)电路
    - 系统外设:
    - 38个可编程多路复用通用输入输出(GPIO)引脚(其中11个与模拟引脚共享)
    - 增强的外设中断扩展(ePIE)
    - 通讯外设:
    - 两个I2C接口
    - 一个控制器局域网(CAN/DCAN)总线端口
    - 一个串行外设接口(SPI)端口
    - 三个串行通信接口(SCI)兼容UART
    - 模拟系统:
    - 两个4 MSPS、12位模数转换器(ADC)
    - 四个集成后处理块(PPB)/ADC
    - 一个窗口比较器(CMPSS),带有12位参考数模转换器(DAC)
    - 数字滤波器:
    - COMPDACOUT(11位)
    - 增强型控制外设:
    - 14个ePWM通道,其中两个具有高分辨率能力(150 ps分辨率)
    - 集成死区支持
    - 集成硬件跳闸区域(TZs)
    - 温度范围:
    - 工作温度范围:-40°C 到 125°C

    3. 产品特点和优势


    TMS320F280013x 系列具备多项独特的功能和优势:
    - 高性能计算能力:支持浮点运算和三角函数运算,适用于复杂算法。
    - 丰富的存储资源:大容量闪存和高速RAM,确保代码和数据的高效处理。
    - 多重安全性措施:提供多种安全机制,保护系统不受未授权访问。
    - 灵活的通信接口:支持多种标准通信协议,便于与其他设备连接。
    - 高精度模拟和数字转换:支持快速的ADC和高精度比较器,适用于精密控制系统。

    4. 应用案例和使用建议


    TMS320F280013x 系列微控制器被广泛应用于多个领域:
    - 家用电器:如空调室外单元、洗衣机、干衣机、割草机器人等。
    - 工业自动化:如工厂自动化设备、建筑自动化系统、移动机器人电机控制器等。
    - 电力系统:如电信和服务器电源、电网基础设施中的微型逆变器、太阳能充电控制器等。
    使用建议:
    在使用时应注意散热设计,确保在高温环境下也能稳定运行。对于复杂的应用场景,可以考虑采用外部辅助电路来提高系统的可靠性和性能。

    5. 兼容性和支持


    TMS320F280013x 系列微控制器与其他TI的设备高度兼容,且具备丰富的支持文档和工具,如TMDSCNCD2800137评估板和C2000Ware软件包,帮助开发者快速上手。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及解决方案:
    - 问题:系统不稳定,频繁重启。
    解决方案:检查电源供应是否稳定,确认电源噪声滤波电路设计合理。

    - 问题:通讯错误频繁。
    解决方案:检查通信线路的接线是否正确,尝试更换通信线缆。

    - 问题:ADC转换结果不准确。
    解决方案:确认ADC输入信号的范围符合要求,检查输入信号是否带有足够的噪声。

    7. 总结和推荐


    TMS320F280013x 系列微控制器以其出色的处理性能、高精度的模拟模块和全面的安全措施,成为实时控制系统的理想选择。强烈推荐用于需要高性能实时控制的应用场合。此外,丰富的文档和支持资源使得开发过程更加顺畅。

F2800135VPMR参数

参数
I/O数量 38
程序存储器大小 128KB
速度 120MHz
最大工作供电电压 -
EEPROM大小 -
数据总线宽度 32bit
最大时钟频率 -
电压-电源(Vcc/Vdd) 2.8V~3.63V
接口类型 CANbus,FIFO,I2C,SCI,SPI,UART,USART
核心处理器 C28x
RAM大小 1.7734375MB
外设 Brown-out Detect/Reset,POR,PWM,WDT
程序存储器类型 FLASH
最小工作供电电压 -
数据转换器 -
内核数 -
振荡器类型 内部,外部
安装方式 贴片安装,黏合安装
包装方式 卷带包装

F2800135VPMR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

F2800135VPMR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微控制器(MCU) TEXAS INSTRUMENTS F2800135VPMR F2800135VPMR数据手册

F2800135VPMR封装设计

查看详情并下载
Symbol
Footprint
3D Model
