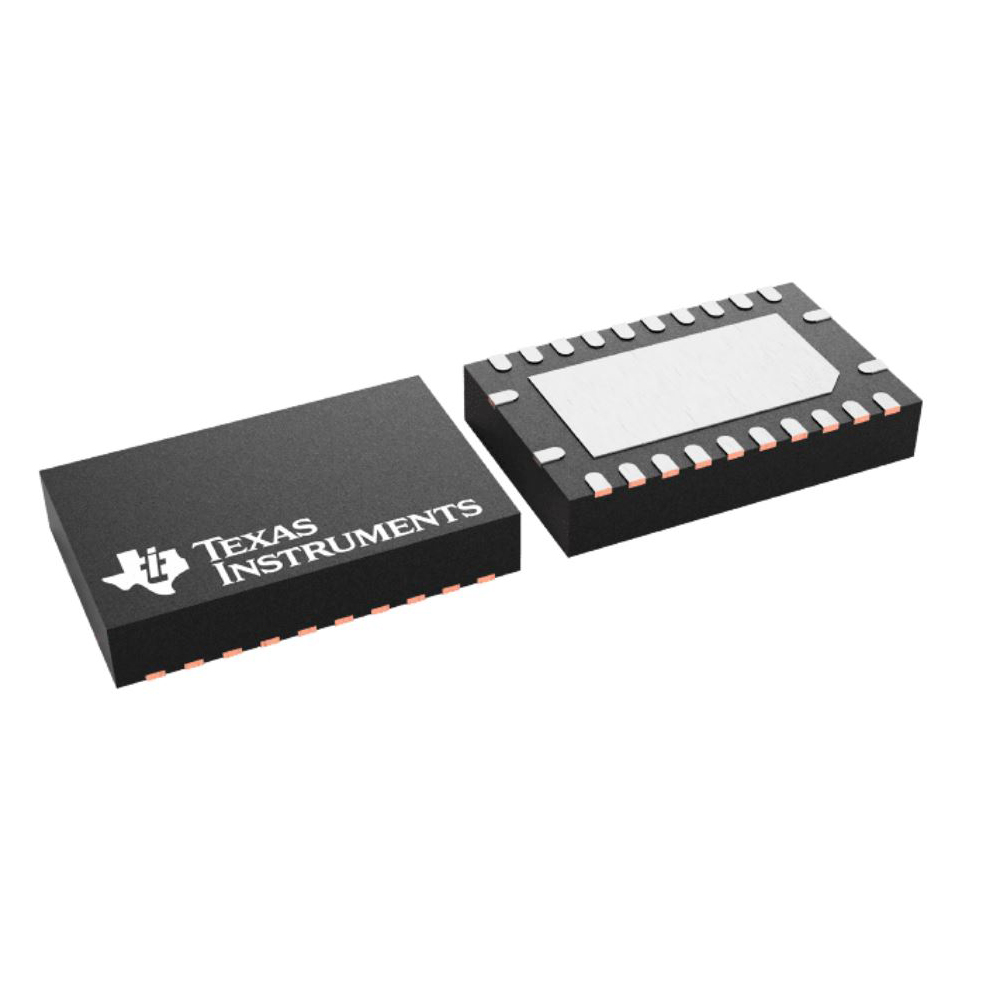

TXV0108RGYR

产品分类: 电平转换器
厂牌: TEXAS INSTRUMENTS
产品描述: Voltage Level 三态,推挽式 1 8 500Mbps 单向 1.65V~3.6V 1.65V~3.6V 贴片安装
供应商型号: TXV0108RGYR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电平转换器 TXV0108RGYR

TXV0108RGYR概述

    TXV0108 8-Bit Direction Controlled Low-Skew, Low-Jitter Voltage Translator or Buffer

    1. 产品简介


    TXV0108是一款8位双供电方向控制低偏斜、低抖动电压转换器或缓冲器。它主要用于需要严格时序条件的应用,如RGMII(Reduced Gigabit Media Independent Interface)在以太网MAC(Media Access Control)和PHY(Physical Layer)设备之间的接口。此设备可实现信号再驱动、电压转换和功率隔离,广泛应用于雷达、ADAS域控制器、HVAC控制器设计、机器视觉相机、机架服务器主板和IP电话等领域。

    2. 技术参数


    - 供电范围:每个端口可配置为1.14V至3.6V的供电范围。
    - 最大传输速率:支持高达500Mbps的数据传输率,适用于1.65V到3.6V的电压范围。
    - RGMII 2.0规格:
    - 升降时间:< 750ps
    - 占空比失真:< ±5%
    - 通道间偏斜:< ±400ps
    - 每通道传输速率:最高可达250Mbps
    - 输出阻尼电阻:集成10Ω输出阻尼电阻,用于最小化信号反射。
    - 驱动强度:最高驱动能力达12mA(3.6V时)。
    - 电源隔离:具备VCC隔离功能,在任一VCC供应电压接近或为0V时,两个端口将切换到高阻态。
    - Ioff模式:支持部分断电模式操作。
    - 闩锁性能:超过100mA,符合JESD78 Class II标准。
    - ESD保护:满足JESD22标准,人体模型(HBM):±2000V;带电装置模型(CDM):±1000V。
    - 低功耗:
    - 最大静态电流:10μA(25°C)
    - 扩展温度范围:-40°C至+125°C

    3. 产品特点和优势


    - 多电压兼容性:支持宽泛的供电范围,每个端口可独立设置,灵活适应不同系统需求。
    - 高可靠性:集成多种保护机制,包括闩锁防护、ESD保护等,确保长期可靠运行。
    - 高性能:具备优异的信号完整性,低偏斜和低抖动,非常适合对时序敏感的应用。
    - 易用性:配置简单,支持多种工作模式,方便集成于各类应用中。

    4. 应用案例和使用建议


    应用案例:
    - 中短程雷达:用于信号再驱动,提高信号质量。
    - ADAS域控制器:用于通信链路的稳定和高效信号传输。
    - 机器视觉相机:保障图像信号的精确度和稳定性。
    使用建议:
    - 在选择供电电压时,应根据实际应用需求进行配置,确保各端口在合适的电压范围内工作。
    - 注意散热设计,特别是在满载情况下,合理布局以减少热阻,保证设备的长期稳定运行。

    5. 兼容性和支持


    兼容性:
    - TXV0108与SN74AVC8T245在引脚上兼容,可直接替代使用。

    支持资源:
    - 提供详尽的文档和技术支持服务,包括应用指南、典型电路图等。
    - 厂商提供全面的售后技术支持,确保客户顺利实施应用并解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 升降时间不达标 | 检查供电电压是否在规定范围内;检查外围电路布局及信号走线。 |
    | 输出信号失真严重 | 调整输出阻抗匹配,确保信号完整性;确认外部负载在合适范围内。 |
    | 系统出现不稳定现象 | 检查所有电源连接是否正常;查看是否有过流或过热保护启动。 |

    7. 总结和推荐


    TXV0108是一款性能卓越的电压转换器,适合多种严苛应用场合。其高驱动能力、低抖动和低偏斜特性,使得它成为众多系统的理想选择。强烈推荐在需要精确时序控制和高信号完整性的场景下使用。其宽泛的供电范围、良好的ESD保护和可靠的热管理特性,使其具有极高的性价比。通过合理的配置和布局,TXV0108能够显著提升整体系统的性能和稳定性。

TXV0108RGYR参数

参数
通道类型 单向
转换器类型 Voltage Level
输入信号类型 -
输出类型 三态,推挽式
电路数量 1
传播延迟时间 -
数据速率 500Mbps
最大工作供电电压 -
电压- VCCB 1.65V~3.6V
输出信号类型 -
每个电路的通道数 8
电压- VCCA 1.65V~3.6V
最小工作供电电压 -
安装方式 贴片安装
包装方式 卷带包装

TXV0108RGYR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TXV0108RGYR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电平转换器 TEXAS INSTRUMENTS TXV0108RGYR TXV0108RGYR数据手册

TXV0108RGYR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.2598
2000+ ¥ 4.1515
3000+ ¥ 4.0432
库存: 68000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 4259.8
直接购买
加入购物车
